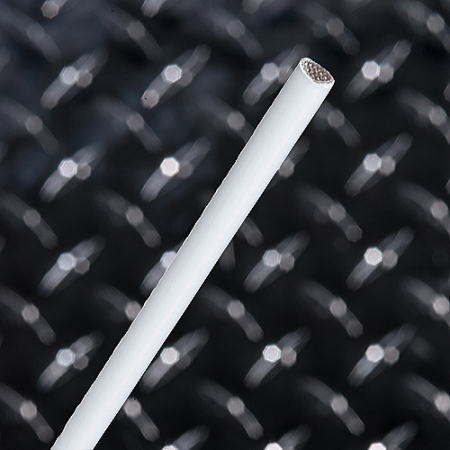

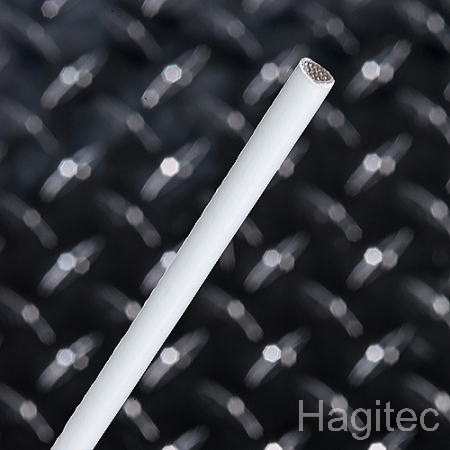

難燃シリコンコートファイバーグラススリーブ耐熱220℃
（Aタイプ/8000V＆Cタイプ/2500V）
674

■ 特長
・ シリコンコートファイバーグラススリーブはシリコンゴムでコーティングされた絶縁ファイバーグラスのスリーブです。
優れた耐摩耗性があり、ハイレベルな機械的耐性及び電気的耐性の特性を必要とする用途に適しています。

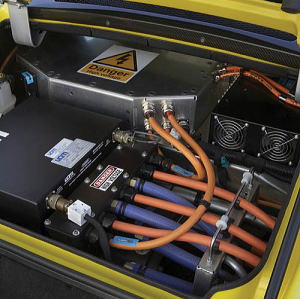

低温でも柔軟性を維持します。ハイボルテージ仕様機器や、トランスリードの保護やモーターコイルリード、
ワイヤーハーネス、電源機器、ヒーターリード等、広範囲にお使い頂けます。
引裂に対する高い強度があり、インストールを容易にするためにわずかな拡張性を持たせており、
長い屈曲寿命をもちあわせています。
 最大使用可能電圧
   Aタイプ ：8000V
   Cタイプ ：2500V

 使用温度範囲 ：-７５℃〜220℃

 適合規格 ：ＵＬ　ＶＷ−１


※お問い合わせ方法
 ご要望の型式、色、数量をご指定ください。

 例　H674-SFAG24 152.4m　黒

○寸法表　H674-SFAG&SFCG
型式 内径(mm) 色 梱包
Aタイプ（7000V) Cタイプ（2500V) 　大巻（m) 　小巻（m)
H674-SFAG.24 H674-SFCG.24 0.6 白　赤　黒 152.4m 76.2m
H674-SFAG.22 H674-SFCG.22 0.7
H674-SFAG.20 H674-SFCG.20 0.9
H674-SFAG.18 H674-SFCG.18 1.1
H674-SFAG.16 H674-SFCG.16 1.3
H674-SFAG.14 H674-SFCG.14 1.7
H674-SFAG.12 H674-SFCG.12 2.2 76.2m 30.5m
H674-SFAG.10 H674-SFCG.10 2.7
H674-SFAG.09 H674-SFCG.09 3
H674-SFAG.08 H674-SFCG.08 3.4
H674-SFAG.07 H674-SFCG.07 3.8
H674-SFAG.06 H674-SFCG.06 4.2
H674-SFAG.05 H674-SFCG.05 4.7
H674-SFAG.04 H674-SFCG.04 5.3
H674-SFAG.03 H674-SFCG.03 5.9
H674-SFAG.02 H674-SFCG.02 6.7
H674-SFAG.01 H674-SFCG.01 7.5 30.5m 15.2m
H674-SFAG.00 H674-SFCG.00 8.4
H674-SFA.0.38 H674-SFC.0.38 9.5
H674-SFA.0.44 H674-SFC.0.44 11.1
H674-SFA.0.50 H674-SFC.0.50 12.7
H674-SFA.0.63 H674-SFC.0.63 15.9
H674-SFA.0.75 H674-SFC.0.75 19.1
H674-SFA.0.88 H674-SFC.0.88 22.2
H674-SFA.1.00 H674-SFC.1.00 25.4
H674-SFA.1.25 - 31.8
H674-SFA.1.50 - 38.1

※ 最低販売数量は変更がある場合がありますので都度、お問い合わせください。

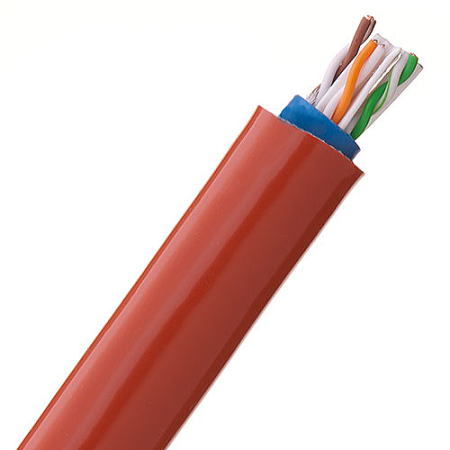

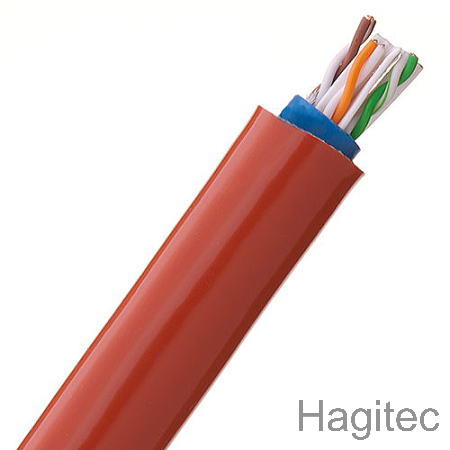

肉厚シリコンコートファイバーグラススリーブ耐熱220℃（15000V）
674
　
■ 特長
・ 厚肉シリコンコートスリーブは、高品質の編組ファイバーグラスのスリーブで、厚肉のシリコンゴムで
コーティングされています。
対象物の挿入を簡単にするためわずかな拡張性を持ち、アプリケーションに使用する際にも充分な強度と
柔軟性があります。
シリコンコーティングは亀裂や折れることなく拡張・屈曲し、また、ファイバーグラスは特殊な処理が施されて
いるので、組み立てる際及び使用中に端のほつれや粉塵を最小限に抑えることができます。
動作上のストレスによって引き起こされる絶縁破壊に耐性があります。
高度な耐摩耗能力があり、低温環境下の使用でも柔軟性を維持します。また、一般的な化学薬品、無機酸、
アルカリ、脂肪族炭化水素に耐性があります。

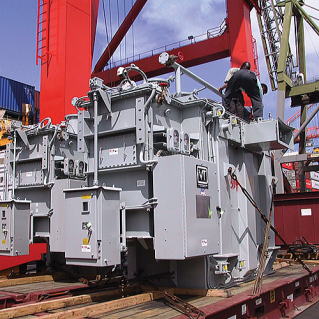

クラスH（200℃）の評価で、乾式変圧器での用途で広く使用されており、幅広いオペレーティング環境での
端末絶縁と保護に適します。
 最大使用可能電圧 ：15000V

 使用温度範囲 ：-７５℃〜220℃

 内面耐熱温度：700℃/参考データ
○寸法表　H674-ＳＧＨＧ
型式 内径(mm) 色 梱包
大巻（m)
H674-SGHG.14RD 1.7 赤 152.4m
H674-SGHG.12RD 2.2 76.2m
H674-SGHG.10RD 2.7
H674-SGHG.09RD 3
H674-SGHG.08RD 3.4
H674-SGHG.07RD 3.8
H674-SGHG.06RD 4.2
H674-SGHG.05RD 4.7
H674-SGHG.04RD 5.3
H674-SGHG.03RD 5.9
H674-SGHG.02RD 6.7
H674-SGHG.01RD 7.5
H674-SGHG.00RD 8.4 30.5m
H674-SGH.0.38RD 9.5
H674-SGH.0.44RD 11.1
H674-SGH.0.50RD 12.7
H674-SGH.0.63RD 15.9
H674-SGH.0.75RD 19.1
H674-SGH.0.88RD 22.2 15.2m
H674-SGH.1.00RD 25.4

※ 最低販売数量は変更がある場合がありますので都度、お問い合わせください。
