APR　 操作ペンダントアーム
771
特長
・ アームの長さをご指定いただくだけで即使用できます。
・ ペンダントはロックハンドル機能を備え所定の位置での固定が可能です。
・ アームはペンダント側、リヴォルブ側共にフタ付角穴が開いており入線が容易です。
・ リヴォルブは旋回抵抗力調整・旋回角度調整機能を備えております。
・ ①吊り下げ専用回転コネクターはニッケルメッキ仕上げ②アーム③リヴォルブの塗装は
   ポリウレタン樹脂（下塗り・サビ色）を使用し、シンナー等で拭いても取れません。

主材質
①吊り下げ専用回転コネクター  鉄（S45C）+ニッケルメッキ
②アーム 鉄（STK400、SS-400)
色：錆止め（赤）
色見本ある場合、塗装可能 （別途見積もり）
③リヴォルブ

　

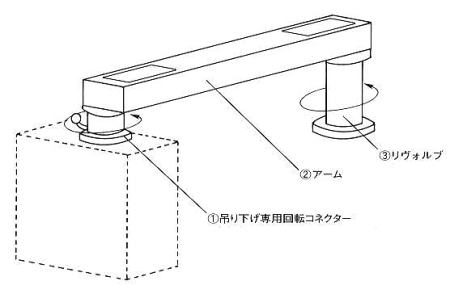

  各部名称

①吊り下げ専用回転コネクター
②アーム
③リヴォルブ

（単独販売可）
 ■型式例



ユニット記号は、下記ユニット構成によります。
旋回抵抗力調整は、5～7ｋｇ調整出荷が標準です。

ユニット型式 吊り下げ専用回転コネクター アーム リヴォルブ
APR-065 NSPM-70WF ARM-065 NRS-065
APR-080 NSPM-82WF ARM-080 NRS-080
APR-100 NSPM-104WF ARM-100 NRS-100
 ■ユニット構成

①吊り下げ専用回転コネクター（スクリューコネクター）

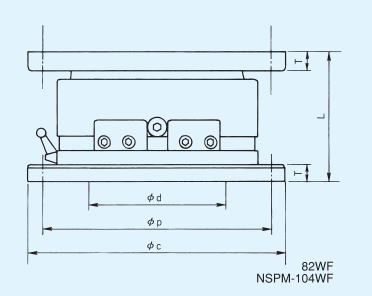

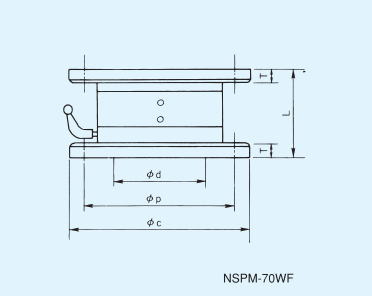

 ■吊り下げ専用回転コネクター寸法表

型式 最小内径 外径 フランジ厚さ 穴ピッチ 取付穴 全長 概算重量 ユニット型式
ｄ（mm） Ｃ（mm） T（mm） P（mm） （片側） L（mm） （ｋｇ）
NSPM-70WF 64 130 10.5 110 M8用×6 67 3.5 APR-065
NSPM-82WF 78 150 11.0 125 M8用×6 73 4.0 APR-080
NSPM-104WF 96 180 12.0 160 M8用×6 89 7.5 APR-100

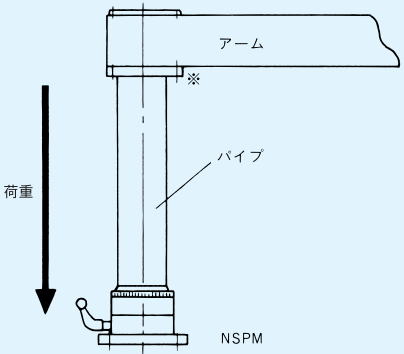

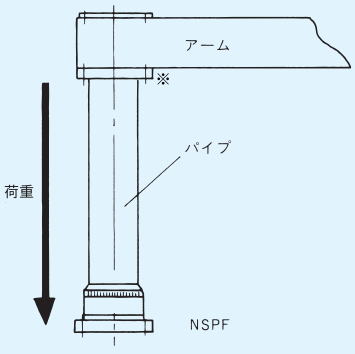

 ・NSPF及びNSPMを使用することにより長さも自在となります。　→ こちらを参照



※パイプは、お客様にてご用意下さい。 注意 :本体とフランジのスキマが2mm以上になれば交換して下さい。
※パイプ接続用の部品はお客様でご用意下さい。

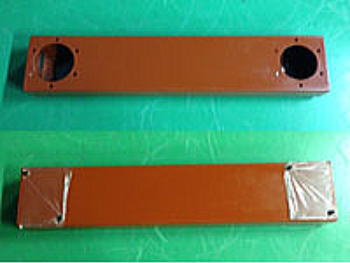

②アーム

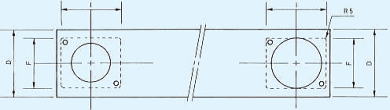

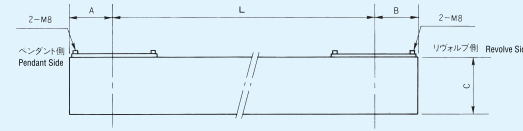

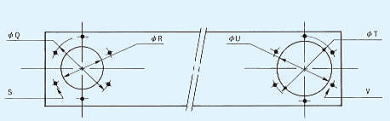

■アーム寸法表

型式 C
mm		 D
mm		 A
mm		 B
mm		 F
mm		 I
mm		 Q
mm		 R
mm		 S
mm		 T
mm		 U
mm		 V
mm		 板厚
mm		 重量
Kg/m		 ユニット型式
ARM-065 100 150 85 70 135 170 110 80 9.5φ×6 120 95 9.5φ×6 4.5 16.6 APR-065
ARM-080 110 160 85 75 135 170 125 95 9.5φ×6 135 115 9.5φ×6 4.5 17.8 APR-080
ARM-100 100 200 90 90 170 135 160 125 9.5φ×6 165 140 11.5φ×6 6 26.4 APR-100

※ L寸法はご指定下さい。　※ フタ厚さは1.6mmです。


 ③リヴォルブ
 		  ＜旋回抵抗力調整＞
 旋回抵抗力は、5～7kgにて調整出荷致します。

＜旋回角度調整＞
 旋回角度は、30°等分にて調整が可能ですので、
 機械本体への接触の心配がありません。
 また、ボルト位置の変換により搬入時の固定にも
 ご利用いただけます。

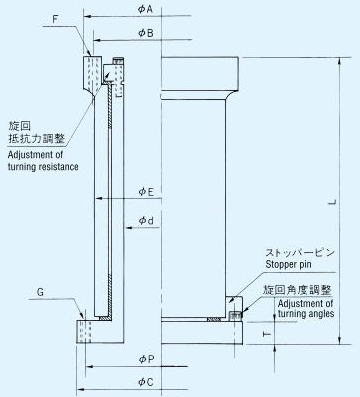

 ■リヴォルブ寸法表
型式 L
mm		 T
mm		 ｄ
mm		 Ｅ
mm		 Ａ
mm		 Ｂ
mm		 Ｐ
mm		 Ｃ
mm		 Ｆ Ｇ 概算重量
Kg		 最大モーメント
荷重　Kg/mm		 ユニット型式
NRS-065 250 20 65 115 135 120 130 145 M8用×6 M8用×6 18 116,600 APR-065
NRS-065-T5 250 20 65 115 135 120 130 155 M8用×6 9.5φ×6 18
150 9.5φ×6 10
NRS-080 282 20 80 125 150 135 145 160 M8用×6 M8用×6 20 137,800 APR-080
NRS-080-T5 282 20 80 125 150 135 145 165 M8用×6 9.5φ×6 20
150 9.5φ×6 11
NRS-100 282 20 100 150 180 165 170 190 M10用×6 M10用×6 25 146,400 APR-100
NRS-100-T5 282 20 100 150 180 165 170 195 M10用×6 M10用×6 25
※ L寸法小さいものがご希望の場合はNRS-065-T5、NRS-080-T5、NRS-100-T5をご指定ください。（L=150)
    尚、T5取付穴はφ16、深さ10mmのザクリがあり、ねじが切ってありません。
※ 最大M°荷重を超える場合はご相談下さい。
