ケミクリーン継手 (PPS製）

235

特長

・フッ素樹脂チューブ用の継手ですがチューブ寸法が合えばシリコンチューブ、ウレタンチューブ、
   ナイロンチューブ等にも使用できます。
・溶出物が極めて少なく、クリーン配管に最適です。
・200℃以下ではほとんどの部品に耐えます。
・スリーブなどの消耗品がありません。
・袋ナットの締付けトルクの管理は不要です。
・難燃性樹脂です。（UL-94　V-O相当)
・チューブが破壊するまで継手に異常はありません。
   注）紫外線にあたると表面が茶褐色になる場合がありますが、物性上の変化はありませんので
   安心してご使用下さい。（蛍光灯等でも変色することがあります。)

用途

・純水や超純水の配管
・食品、飲料の配管
・腐食性流体液体の配管
・耐熱を必要とする配管

材質

PPS

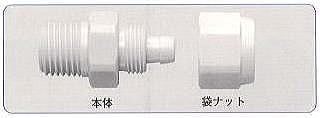

構造
本体と袋ナットのみのシンプルな構造です。

チューブ接続方法

本体R（PT）ネジを機器にセット後、袋ナットを外し、本体インサート部の根本までチューブを挿入し、
袋ナットを本体につき当たるまで締込んで下さい。

管用ネジ推奨締付トルク

R(PT)	ｋｇｆ　-　cm	N　・　m
R(PT)	プラスチック　金属	プラスチック　　金属
1/8	9 　　　8	0.9　　　1.7
1/4	15　　　27	1.5　　　2.7
3/8	20　　　50	2.1　　　4.8
1/2	50　　　85	5.0　　　8.3

NP　ニップル

型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ（ｍｍ）	二面幅（ｍｍ）
型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ（ｍｍ）	Ｓ1	Ｓ2
235-01-01	4×2	1/8	1	26.5	12	12
235-01-02	4×2	1/4	1	29.5	14	12
235-01-03	6×4	1/8	2.5	26.5	14	14
235-01-04	6×4	1/4	2.5	29.5	14	14
235-01-05	8×6	1/4	4.2	32.5	14	17
235-01-06	8×6	3/8	4.2	32.5	17	17
235-01-07	10×8	3/8	6	35.5	17	19
235-01-08	10×8	1/2	6	40.5	22	19
235-01-09	12×10	3/8	8	36	17	22
235-01-10	12×10	1/2	8	40	22	22

LP　エルボ

型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ1 （ｍｍ）	Ｌ2 （ｍｍ）	二面幅（mm）
型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ1 （ｍｍ）	Ｌ2 （ｍｍ）	S1	S2
235-02-01	4×2	1/8	1	21	21	12	12
235-02-02	4×2	1/4	1	23.5	23.5	14	12
235-02-03	6×4	1/8	2.5	21	21	12	14
235-02-04	6×4	1/4	2.5	23.5	23.5	14	14
235-02-05	8×6	1/4	4.2	25	25	14	17
235-02-06	8×6	3/8	4.2	25	25	17	17
235-02-07	10×8	3/8	6	28	25	17	19
235-02-08	10×8	1/2	6	31	31	22	22
235-02-09	12×10	3/8	8	30	26	19	22
235-02-10	12×10	1/2	8	31	31	22	22

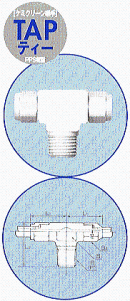

TAP　ティー

型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ1 （ｍｍ）	Ｌ2 （ｍｍ）	二面幅（mm）
型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ1 （ｍｍ）	Ｌ2 （ｍｍ）	S1	S2
235-03-01	4×2	1/8	1	21	21	12	12
235-03-02	4×2	1/4	1	23.5	23.5	14	12
235-03-03	6×4	1/8	2.5	21	21	12	14
235-03-04	6×4	1/4	2.5	23.5	23.5	14	14
235-03-05	8×6	1/4	4.2	25	25	14	17
235-03-06	8×6	3/8	4.2	25	25	17	17
235-03-07	10×8	3/8	6	28	25	17	19
235-03-08	10×8	1/2	6	30	31	22	19
235-03-09	12×10	3/8	8	30	26	19	22
235-03-10	12×10	1/2	8	32	32	22	22

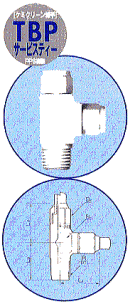

TBP　サービスティー

型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ1 （ｍｍ）	Ｌ2 （ｍｍ）	Ｌ3 （ｍｍ）	二面幅（mm）
型式	適用チューブ外径×内径（mm）	R （PT)	Φｄ（ｍｍ）	Ｌ1 （ｍｍ）	Ｌ2 （ｍｍ）	Ｌ3 （ｍｍ）	S1	S2
235-04-01	4×2	1/8	1	21	21	21	12	12
235-04-02	4×2	1/4	1	23.5	23.5	23.5	14	12
235-04-03	6×4	1/8	2.5	21	21	21	12	14
235-04-04	6×4	1/4	2.5	23.5	23.5	23.5	14	14
235-04-05	8×6	1/4	4.2	25	25	25	14	17
235-04-06	8×6	3/8	4.2	25	25	25	17	17
235-04-07	10×8	3/8	6	28	28	25	17	19
235-04-08	10×8	1/2	6	32	32	32	22	19
235-04-09	12×10	3/8	8	30	30	26	19	22
235-04-10	12×10	1/2	8	32	32	32	22	22

UP　ユニオン

型式	適用チューブ外径×内径（mm）	Φｄ（mm）	L （mm）	二面幅（mm）
型式	適用チューブ外径×内径（mm）	Φｄ（mm）	L （mm）	S1	S2
235-05-01	4×2	1	28	12	12
235-05-02	6×4	2.5	28	14	14
235-05-03	8×6	4.2	34	17	17
235-05-04	10×8	6	40	17	19
235-05-05	12×8	8	40	22	22

LUP　ユニオンエルボ

型式	適用チューブ外径×内径（mm）	Φｄ（mm）	L1 （mm）	L2 （mm）	二面幅（mm）
型式	適用チューブ外径×内径（mm）	Φｄ（mm）	L1 （mm）	L2 （mm）	S1	S2
235-06-01	4×2	1	21	21	12	12
235-06-02	6×4	2.5	23.5	23.5	14	14
235-06-03	8×6	4.2	25	25	17	17
235-06-04	10×8	6	28	28	17	19
235-06-05	12×10	8	32	32	20	22

TUP　ユニオンティー

型式	適用チューブ外径×内径（mm）	Φｄ（mm）	L1 （mm）	L2 （mm）	二面幅（mm）
型式	適用チューブ外径×内径（mm）	Φｄ（mm）	L1 （mm）	L2 （mm）	S1	S2
235-07-01	4×2	1	21	21	12	12
235-07-02	6×4	2.5	23.5	23.5	14	14
235-07-03	8×6	4.2	25	25	17	17
235-07-04	10×8	6	28	28	17	19
235-07-05	12×10	8	32	32	20	22
