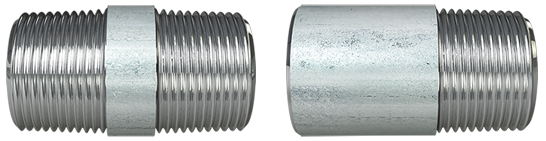

SUS304 ホースニップル

743

■概要

管用テーパおねじ(呼び: R または PT) を要する外ねじタイプの管継手です。

■主な使用用途例

屋内消火栓配管用、スプリンクラー等の屋内散水設備配管及び泡消化配管用、一般ガス配管用、
コンプレッサー等からの圧力のかかった空気を各設備へ行き渡らせるための一般エアー配管用
もしくは一般空調配管用、各種機械設備の流体を流すための配管もしくは、構造上の一部品、
配線等の保護を目的とした被覆配管用、手すり・さく等の構造部材用。

■推奨使用圧力

気密力　0.5MPa(約5kgf/cm²）の空気圧以下
耐圧力　2.5MPa(約25kgf/cm²）の水圧以下

■種類・記号・化学成分

種類	記号	化学成分(%)
種類	記号	C	Si	Mn	P	S	Ni	Cr	Mo
SUS304	SUS304TP	0.08以下	0.1以下	2.0以下	0.045以下	0.03以下	8.0～11.0	18.0～20.0	-

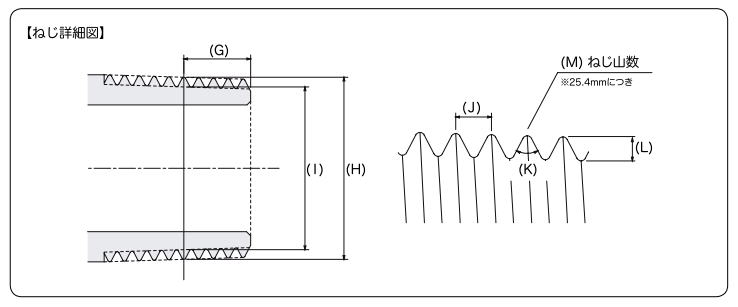

■管用テーパねじ（JIS B 0203）の特徴

管や、管用部品、流体機器などの接合において、ねじ部の耐密性を主目的とするねじに適用されます。
ねじ形状は、ねじの先端からねじの終りにかけて約 3.6°の角度がついた八の字形状になっており、
ねじの先端が一番細く、ねじの終りが一番太くなっています。従って、締めこむにつれて、徐々に
ネジ山が相手側のねじ山と交差してゆき、最後にトルクをかけるとお互いのねじ山がかみ合った状態と
なり、隙間が埋まり、管内部と外部との気密を確保します。ストレートねじとは違い、一度、トルクを
かけて締めこむと、次にゆるめた時には、ねじ山が磨耗した状態となります。
何度も締め直す箇所での使用には向いていません。

■ねじの検査について

ねじの検査は、すべて日本工業規格(JIS 規格)の定める規格番号 JIS B0253 に規定するテーパねじ
ゲージーを用いておこなっております。(尚、当社の使用する検査ゲージメーカーは、
オーエスジー(OSG)製を使用しております。)

両ネジタイプ

型式	全長
743-006-01 6A	短ﾆｯﾌﾟﾙ
743-006-02 8A	短ﾆｯﾌﾟﾙ
743-006-03 10A	短ﾆｯﾌﾟﾙ
743-006-04 15A	短ﾆｯﾌﾟﾙ
743-006-05 20A	短ﾆｯﾌﾟﾙ
743-006-06 25A	短ﾆｯﾌﾟﾙ
743-006-07 32A	短ﾆｯﾌﾟﾙ
743-006-08 40A	短ﾆｯﾌﾟﾙ
743-006-09 50A	短ﾆｯﾌﾟﾙ
743-006-10 65A	短ﾆｯﾌﾟﾙ
743-006-11 80A	短ﾆｯﾌﾟﾙ
743-006-12 100A	短ﾆｯﾌﾟﾙ
743-006-13 6A	50mm
743-006-14 8A	50mm
743-006-15 10A	50mm
743-006-16 15A	50mm
743-006-17 20A	50mm
743-006-18 25A	50mm
743-006-19 6A	65mm
743-006-20 8A	65mm
743-006-21 10A	65mm
743-006-22 15A	65mm
743-006-23 20A	65mm
743-006-24 25A	65mm
743-006-25 32A	65mm
743-006-26 40A	65mm
743-006-27 50A	65mm
743-006-28 6A	75mm
743-006-29 8A	75mm
743-006-30 10A	75mm
743-006-31 15A	75mm
743-006-32 20A	75mm
743-006-33 25A	75mm
743-006-34 32A	75mm
743-006-35 40A	75mm
743-006-36 50A	75mm
743-006-37 6A	85mm
743-006-38 8A	85mm
743-006-39 10A	85mm
743-006-40 15A	85mm
743-006-41 20A	85mm
743-006-42 25A	85mm
743-006-43 32A	85mm
743-006-44 40A	85mm
743-006-45 50A	85mm
743-006-46 65A	85mm
743-006-47 6A	90mm
743-006-48 8A	90mm
743-006-49 10A	90mm
743-006-50 15A	90mm
743-006-51 20A	90mm
743-006-52 25A	90mm
743-006-53 32A	90mm
743-006-54 40A	90mm
743-006-55 50A	90mm
743-006-56 65A	90mm
743-006-57 6A	100mm
743-006-58 8A	100mm
743-006-59 10A	100mm
743-006-60 15A	100mm
743-006-61 20A	100mm
743-006-62 25A	100mm
743-006-63 32A	100mm
743-006-64 40A	100mm
743-006-65 50A	100mm
743-006-66 65A	100mm
743-006-67 80A	100mm
743-006-68 100A	100mm
743-006-69 6A	110mm
743-006-70 8A	110mm
743-006-71 10A	110mm
743-006-72 15A	110mm
743-006-73 20A	110mm
743-006-74 25A	110mm
743-006-75 32A	110mm
743-006-76 40A	110mm
743-006-77 50A	110mm
743-006-78 65A	110mm
743-006-79 80A	110mm
743-006-80 100A	110mm
743-006-81 6A	115mm
743-006-82 8A	115mm
743-006-83 10A	115mm
743-006-84 15A	115mm
743-006-85 20A	115mm
743-006-86 25A	115mm
743-006-87 32A	115mm
743-006-88 40A	115mm
743-006-89 50A	115mm
743-006-90 65A	115mm
743-006-91 80A	115mm
743-006-92 100A	115mm
743-006-93 6A	125mm
743-006-94 8A	125mm
743-006-95 10A	125mm
743-006-96 15A	125mm
743-006-97 20A	125mm
743-006-98 25A	125mm
743-006-99 32A	125mm
743-006-100 40A	125mm
743-006-101 50A	125mm
743-006-102 65A	125mm
743-006-103 80A	125mm
743-006-104 100A	125mm
743-006-105 6A	135mm
743-006-106 8A	135mm
743-006-107 10A	135mm
743-006-108 15A	135mm
743-006-109 20A	135mm
743-006-110 25A	135mm
743-006-111 32A	135mm
743-006-112 40A	135mm
743-006-113 50A	135mm
743-006-114 65A	135mm
743-006-115 80A	135mm
743-006-116 100A	135mm
743-006-117 6A	140mm
743-006-118 8A	140mm
743-006-119 10A	140mm
743-006-120 15A	140mm
743-006-121 20A	140mm
743-006-122 25A	140mm
743-006-123 32A	140mm
743-006-124 40A	140mm
743-006-125 50A	140mm
743-006-126 65A	140mm
743-006-127 80A	140mm
743-006-128 100A	140mm
743-006-129 6A	150mm
743-006-130 8A	150mm
743-006-131 10A	150mm
743-006-132 15A	150mm
743-006-133 20A	150mm
743-006-134 25A	150mm
743-006-135 32A	150mm
743-006-136 40A	150mm
743-006-137 50A	150mm
743-006-138 65A	150mm
743-006-139 80A	150mm
743-006-140 100A	150mm
743-006-212 6A	175mm
743-006-141 8A	175mm
743-006-142 10A	175mm
743-006-143 15A	175mm
743-006-144 20A	175mm
743-006-145 25A	175mm
743-006-146 32A	175mm
743-006-147 40A	175mm
743-006-148 50A	175mm
743-006-149 65A	175mm
743-006-150 80A	175mm
743-006-151 100A	175mm
743-006-152 6A	200mm
743-006-153 8A	200mm
743-006-154 10A	200mm
743-006-155 15A	200mm
743-006-156 20A	200mm
743-006-157 25A	200mm
743-006-158 32A	200mm
743-006-159 40A	200mm
743-006-160 50A	200mm
743-006-161 65A	200mm
743-006-162 80A	200mm
743-006-163 100A	200mm
743-006-164 6A	225mm
743-006-165 8A	225mm
743-006-166 10A	225mm
743-006-167 15A	225mm
743-006-168 20A	225mm
743-006-169 25A	225mm
743-006-170 32A	225mm
743-006-171 40A	225mm
743-006-172 50A	225mm
743-006-173 65A	225mm
743-006-174 80A	225mm
743-006-175 100A	225mm
743-006-176 6A	250mm
743-006-177 8A	250mm
743-006-178 10A	250mm
743-006-179 15A	250mm
743-006-180 20A	250mm
743-006-181 25A	250mm
743-006-182 32A	250mm
743-006-183 40A	250mm
743-006-184 50A	250mm
743-006-185 65A	250mm
743-006-186 80A	250mm
743-006-187 100A	250mm
743-006-188 6A	275mm
743-006-189 8A	275mm
743-006-190 10A	275mm
743-006-191 15A	275mm
743-006-192 20A	275mm
743-006-193 25A	275mm
743-006-194 32A	275mm
743-006-195 40A	275mm
743-006-196 50A	275mm
743-006-197 65A	275mm
743-006-198 80A	275mm
743-006-199 100A	275mm
743-006-200 6A	300mm
743-006-201 8A	300mm
743-006-202 10A	300mm
743-006-203 15A	300mm
743-006-204 20A	300mm
743-006-205 25A	300mm
743-006-206 32A	300mm
743-006-207 40A	300mm
743-006-208 50A	300mm
743-006-209 65A	300mm
743-006-210 80A	300mm
743-006-211 100A	300mm

※１個単位での販売です

片ネジタイプ

型式	全長
743-007-01 6A	短ﾆｯﾌﾟﾙ
743-007-02 8A	短ﾆｯﾌﾟﾙ
743-007-03 10A	短ﾆｯﾌﾟﾙ
743-007-04 15A	短ﾆｯﾌﾟﾙ
743-007-05 20A	短ﾆｯﾌﾟﾙ
743-007-06 25A	短ﾆｯﾌﾟﾙ
743-007-07 32A	短ﾆｯﾌﾟﾙ
743-007-08 40A	短ﾆｯﾌﾟﾙ
743-007-09 50A	短ﾆｯﾌﾟﾙ
743-007-10 65A	短ﾆｯﾌﾟﾙ
743-007-11 80A	短ﾆｯﾌﾟﾙ
743-007-12 100A	短ﾆｯﾌﾟﾙ
743-007-13 6A	50mm
743-007-14 8A	50mm
743-007-15 10A	50mm
743-007-16 15A	50mm
743-007-17 20A	50mm
743-007-18 25A	50mm
743-007-19 6A	65mm
743-007-20 8A	65mm
743-007-21 10A	65mm
743-007-22 15A	65mm
743-007-23 20A	65mm
743-007-24 25A	65mm
743-007-25 32A	65mm
743-007-26 40A	65mm
743-007-27 50A	65mm
743-007-28 6A	75mm
743-007-29 8A	75mm
743-007-30 10A	75mm
743-007-31 15A	75mm
743-007-32 20A	75mm
743-007-33 25A	75mm
743-007-34 32A	75mm
743-007-35 40A	75mm
743-007-36 50A	75mm
743-007-37 6A	85mm
743-007-38 8A	85mm
743-007-39 10A	85mm
743-007-40 15A	85mm
743-007-41 20A	85mm
743-007-42 25A	85mm
743-007-43 32A	85mm
743-007-44 40A	85mm
743-007-45 50A	85mm
743-007-46 65A	85mm
743-007-47 6A	90mm
743-007-48 8A	90mm
743-007-49 10A	90mm
743-007-50 15A	90mm
743-007-51 20A	90mm
743-007-52 25A	90mm
743-007-53 32A	90mm
743-007-54 40A	90mm
743-007-55 50A	90mm
743-007-56 65A	90mm
743-007-57 6A	100mm
743-007-58 8A	100mm
743-007-59 10A	100mm
743-007-60 15A	100mm
743-007-61 20A	100mm
743-007-62 25A	100mm
743-007-63 32A	100mm
743-007-64 40A	100mm
743-007-65 50A	100mm
743-007-66 65A	100mm
743-007-67 80A	100mm
743-007-68 100A	100mm
743-007-69 6A	110mm
743-007-70 8A	110mm
743-007-71 10A	110mm
743-007-72 15A	110mm
743-007-73 20A	110mm
743-007-74 25A	110mm
743-007-75 32A	110mm
743-007-76 40A	110mm
743-007-77 50A	110mm
743-007-78 65A	110mm
743-007-79 80A	110mm
743-007-80 100A	110mm
743-007-81 6A	115mm
743-007-82 8A	115mm
743-007-83 10A	115mm
743-007-84 15A	115mm
743-007-85 20A	115mm
743-007-86 25A	115mm
743-007-87 32A	115mm
743-007-88 40A	115mm
743-007-89 50A	115mm
743-007-90 65A	115mm
743-007-91 80A	115mm
743-007-92 100A	115mm
743-007-93 6A	125mm
743-007-94 8A	125mm
743-007-95 10A	125mm
743-007-96 15A	125mm
743-007-97 20A	125mm
743-007-98 25A	125mm
743-007-99 32A	125mm
743-007-100 40A	125mm
743-007-101 50A	125mm
743-007-102 65A	125mm
743-007-103 80A	125mm
743-007-104 100A	125mm
743-007-105 6A	135mm
743-007-106 8A	135mm
743-007-107 10A	135mm
743-007-108 15A	135mm
743-007-109 20A	135mm
743-007-110 25A	135mm
743-007-111 32A	135mm
743-007-112 40A	135mm
743-007-113 50A	135mm
743-007-114 65A	135mm
743-007-115 80A	135mm
743-007-116 100A	135mm
743-007-117 6A	140mm
743-007-118 8A	140mm
743-007-119 10A	140mm
743-007-120 15A	140mm
743-007-121 20A	140mm
743-007-122 25A	140mm
743-007-123 32A	140mm
743-007-124 40A	140mm
743-007-125 50A	140mm
743-007-126 65A	140mm
743-007-127 80A	140mm
743-007-128 100A	140mm
743-007-129 6A	150mm
743-007-130 8A	150mm
743-007-131 10A	150mm
743-007-132 15A	150mm
743-007-133 20A	150mm
743-007-134 25A	150mm
743-007-135 32A	150mm
743-007-136 40A	150mm
743-007-137 50A	150mm
743-007-138 65A	150mm
743-007-139 80A	150mm
743-007-140 100A	150mm
743-007-212 6A	175mm
743-007-141 8A	175mm
743-007-142 10A	175mm
743-007-143 15A	175mm
743-007-144 20A	175mm
743-007-145 25A	175mm
743-007-146 32A	175mm
743-007-147 40A	175mm
743-007-148 50A	175mm
743-007-149 65A	175mm
743-007-150 80A	175mm
743-007-151 100A	175mm
743-007-152 6A	200mm
743-007-153 8A	200mm
743-007-154 10A	200mm
743-007-155 15A	200mm
743-007-156 20A	200mm
743-007-157 25A	200mm
743-007-158 32A	200mm
743-007-159 40A	200mm
743-007-160 50A	200mm
743-007-161 65A	200mm
743-007-162 80A	200mm
743-007-163 100A	200mm
743-007-164 6A	225mm
743-007-165 8A	225mm
743-007-166 10A	225mm
743-007-167 15A	225mm
743-007-168 20A	225mm
743-007-169 25A	225mm
743-007-170 32A	225mm
743-007-171 40A	225mm
743-007-172 50A	225mm
743-007-173 65A	225mm
743-007-174 80A	225mm
743-007-175 100A	225mm
743-007-176 6A	250mm
743-007-177 8A	250mm
743-007-178 10A	250mm
743-007-179 15A	250mm
743-007-180 20A	250mm
743-007-181 25A	250mm
743-007-182 32A	250mm
743-007-183 40A	250mm
743-007-184 50A	250mm
743-007-185 65A	250mm
743-007-186 80A	250mm
743-007-187 100A	250mm
743-007-188 6A	275mm
743-007-189 8A	275mm
743-007-190 10A	275mm
743-007-191 15A	275mm
743-007-192 20A	275mm
743-007-193 25A	275mm
743-007-194 32A	275mm
743-007-195 40A	275mm
743-007-196 50A	275mm
743-007-197 65A	275mm
743-007-198 80A	275mm
743-007-199 100A	275mm
743-007-200 6A	300mm
743-007-201 8A	300mm
743-007-202 10A	300mm
743-007-203 15A	300mm
743-007-204 20A	300mm
743-007-205 25A	300mm
743-007-206 32A	300mm
743-007-207 40A	300mm
743-007-208 50A	300mm
743-007-209 65A	300mm
743-007-210 80A	300mm
743-007-211 100A	300mm

※１個単位での販売です

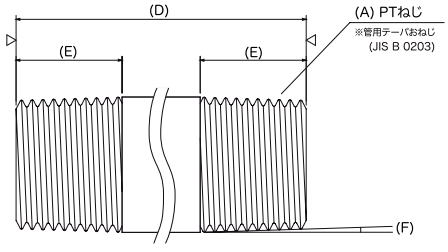

【仕様】　SUS304

A	サイズ	6Ａ	8Ａ	10Ａ	15Ａ	20Ａ	25Ａ	32Ａ	40Ａ	50Ａ	65Ａ	80Ａ	100Ａ
B	外径(Ø)	10.5	13.8	17.3	21.7	27.2	34	42.7	48.6	60.5	76.3	89.1	114.3
C	肉厚(ｔ)	2	2	2	3	3	3	3.5	3.5	3.5	4	4	4
D	短ニップル寸法	24	26	28	34	38	42	50	50	58	70	78	90
E	ねじ寸法	11.5	12.5	13.5	16.5	18.5	20.5	24.5	24.5	28.5	34.5	38.5	44.5
F	テーパ角	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°	1.7899°
G	有効ねじ寸法	3.97	6.01	6.35	8.16	9.53	10.39	12.7	12.7	15.88	17.46	20.64	25.4
H	有効山径(Ø)	9.728	13.157	16.662	20.955	26.441	33.249	41.91	47.803	59.614	75.184	87.884	113.03
I	有効谷径(Ø)	8.566	11.445	14.95	18.631	24.117	30.291	38.952	44.845	56.656	72.226	84.926	110.072
J	ねじピッチ	0.9071	1.3368	1.3368	1.8143	1.8143	2.3091	2.3091	2.3091	2.3091	2.3091	2.3091	2.3091
K	ねじ山の角度	55°	55°	55°	55°	55°	55°	55°	55°	55°	55°	55°	55°
L	ねじ山の高さ	0.581	0.856	0.856	1.162	1.162	1.479	1.479	1.479	1.479	1.479	1.479	1.479
M	ねじ山数	28山	19山	19山	14山	14山	11山	11山	11山	11山	11山	11山	11山

寸法単位（mm）

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741

1. ご要望※必須	見積希望購入希望連絡希望訪問希望その他
2. 動機※必須	新規導入既存入替試作検討コストダウン情報収集その他
3. お問合せ内容	価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど ※サンプル依頼ですが、基本有償での提供となります。但し当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい製品の商品名、型式をご記入下さい。
4. 添付資料 (ファイル容量2ＭＢまで)

■ お問合せ お問合せはメール又はＦＡＸにてお願い致します。

<FAX問合せ用紙のダウンロード>

■ お問合せ　お問合せはメール又はＦＡＸにてお願い致します。
