チェック・バルブ 246

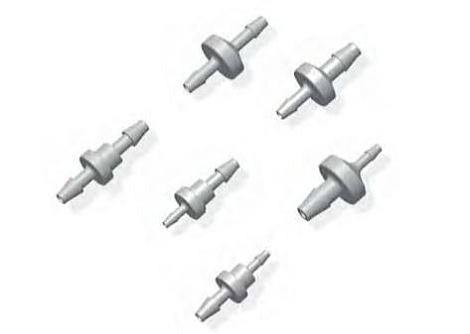

本体がプラスチックで構成された小型チェック･バルブです。
軽く、小さなデザインは小型機器での使用に最適なうえ、用途や目的に応じて材質や構造を選択できます。
また、殆どのシリーズでは端部にタケノコが標準装備されているため継手を準備することなくチューブへそのまま接続できます。

■ ラインナップ
型 / シリーズ  特  長
 ダイヤフラム型
CV シリ−ズ 		   シンプルな構造と低コストが特長
 ダックビル型
DCV シリーズ		   メタルフリーのダックビル型
 ボ−ル型
BCV シリ−ズ		   ボールによる作動が特長
 ディスク型
HCV シリ−ズ		   流体が見える高流量デザイン
 ポペット型
PCV シリ−ズ		   口径に応じて3/4" まで 対応可能
ポペット型
JCVシリーズ		   スプリング式。耐薬、耐熱に優れます
 ポペット型
JGCV シリ−ズ		   チューブ接続が簡単なワンプッシュ継手装備

注意：この製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
       お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめください。

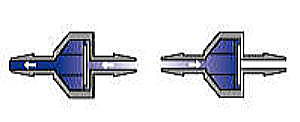

ダイヤフラム型　CVシリーズ
 ダイヤフラム型やダックビル型等、用途に応じた
 スタイルと材質を選択できます。

 イコール・ストレート



チューブ内径 ダイヤフラム
材質		 バイトン バイトン ネオプレン ネオプレン シリコーン シリコーン
本体
材質		 ポリプロピレン PVDF ポリカーボネート ナイロン ポリカーボネート ナイロン
1/8" 3.2mm CV3030VP CV3030VK CV3030NL CV3030NN CV3030SL CV3030SN
3/16" 5mm CV5050VP CV5050VK CV5050NL CV5050NN CV5050SL CV5050SN
1/4" 6.5mm CV6565VP CV6565VK CV6565NL CV6565NN CV6565SL CV6565SN
3/8" 9.5mm CV9595VP CV9595VK CV9595NL CV9595NN CV9595SL CV9595SN

 販売単位 ： 100個

 エンラージ・ストレート



チューブ内径 ダイヤフラム
材質		 バイトン バイトン ネオプレン ネオプレン シリコーン シリコーン
本体
材質		 ポリプロピレン PVDF ポリカーボネート ナイロン ポリカーボネート ナイロン
1/8"x3/16" 3.2mmx5mm CV3050VP CV3050VK CV3050NL CV3050NN CV3050SL CV3050SN
1/8"x1/4" 3.2mmx6.5mm CV3065VP CV3065VK CV3065NL CV3065NN CV3065SL CV3065SN
1/8"x3/8" 3.2mmx9.5mm CV3095VP CV3095VK CV3095NL CV3095NN CV3095SL CV3095SN
3/16"x1/4" 5mmx6.5mm CV5065VP CV5065VK CV5065NL CV5065NN CV5065SL CV5065SN
3/16"x3/8" 5mmx9.5mm CV5095VP CV5095VK CV5095NL CV5095NN CV5095SL CV5095SN
1/4"x3/8" 6.5mmx9.5mm CV6595VP CV6595VK CV6595NL CV6595NN CV6595SL CV6595SN

 販売単位 ： 100個

 レデューシング・ストレート


チューブ内径 ダイヤフラム
材質		 バイトン バイトン ネオプレン ネオプレン シリコーン シリコーン
本体
材質		 ポリプロピレン PVDF ポリカーボネート ナイロン ポリカーボネート ナイロン
3/16"x1/8" 5mmx3.2mm CV5030VP CV5030VK CV5030NL CV5030NN CV5030SL CV5030SN
1/4"x1/8" 6.5mmx3.2mm CV6530VP CV6530VK CV6530NL CV6530NN CV6530SL CV6530SN
3/8"x1/8" 9.5mmx3.2mm CV9530VP CV9530VK CV9530NL CV9530NN CV9530SL CV9530SN
1/4"x3/16" 6.5mmx5mm CV6550VP CV6550VK CV6550NL CV6550NN CV6550SL CV6550SN
3/8"x3/16" 9.5mmx5mm CV9550VP CV9550VK CV9550NL CV9550NN CV9550SL CV9550SN
3/8"x1/4" 9.5mmx6.5mm CV9565VP CV9565VK CV9565NL CV9565NN CV9565SL CV9565SN

 販売単位 ： 100個

 ネジ取付（1/8"NPT）


チューブ内径 ダイヤフラム
材質		 バイトン バイトン ネオプレン ネオプレン シリコーン シリコーン
本体
材質		 ポリプロピレン PVDF ポリカーボネート ナイロン ポリカーボネート ナイロン
1/8" 3.2mm CVN0130VP CVN0130VK CVN0130NL CVN0130NN CVN0130SL CVN0130SN
3/16" 5mm CVN0150VP CVN0150VK CVN0150NL CVN0150NN CVN0150SL CVN0150SN
1/4" 6.5mm CVN0165VP CVN0165VK CVN0165NL CVN0165NN CVN0165SL CVN0165SN
3/8" 9.5mm CVN0195VP CVN0195VK CVN0195NL CVN0195NN CVN0195SL CVN0195SN

 販売単位 ： 100個


ダックビル型　DCVシリーズ


 イコール・ストレート



チューブ内径 ダックビル材質 シリコーン シリコーン シリコーン シリコーン
本体材質 PVDF ポリカーボネート ナイロン ポリプロピレン
1/8" 3.2mm DCV30305SK DCV30305SL DCV30305SN DCV30305SP
3/16" 5mm DCV50505SK DCV50505SL DCV50505SN DCV50505SP

 販売単位 ： 10個

 エンラージ・ストレート



チューブ内径 ダックビル材質 シリコーン シリコーン シリコーン シリコーン
本体材質 PVDF ポリカーボネート ナイロン ポリプロピレン
1/8"x3/16" 3.2mmx5mm DCV3050SK DCV3050SL DCV3050SN DCV3050SP

 販売単位 ： 10個

 レデューシング・ストレート



チューブ内径 ダックビル材質 シリコーン シリコーン シリコーン シリコーン
本体材質 PVDF ポリカーボネート ナイロン ポリプロピレン
3/16"x1/8" 5mmx3.2mm DCV5030SK DCV5030SL DCV5030SN DCV5030SP

 販売単位 ： 10個

注意：この製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
       お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめください。

ボール型　BCVシリーズ

 イコール・ストレート


チューブ内径 シール材質/
ボール材質		 バイトン/
ステンレス		 NBR/
ステンレス		 EPDM/
ステンレス		 バイトン/
ステンレス		 NBR/
ステンレス		 EPDM/
ステンレス
本体材質 ポリプロ
ピレン		 ポリプロ
ピレン		 ポリプロ
ピレン		 PVDF
黒		 PVDF
黒		 PVDF
黒
1/8" 3.2mm BCV3030VP BCV3030NP BCV3030EP BCV3030VK BCV3030NK BCV3030EK
3/16" 5mm BCV5050VP BCV5050NP BCV5050EP BCV5050VK BCV5050NK BCV5050EK
1/4" 6.5mm BCV6565VP BCV6565NP BCV6565EP BCV6565VK BCV6565NK BCV6565EK

 販売単位 ： 50個

 エンラージ・ストレート


チューブ内径 シール材質/
ボール材質		 バイトン/
ステンレス		 NBR/
ステンレス		 EPDM/
ステンレス		 バイトン/
ステンレス		 NBR/
ステンレス		 EPDM/
ステンレス
本体材質 ポリプロ
ピレン		 ポリプロ
ピレン		 ポリプロ
ピレン		 PVDF
黒		 PVDF
黒		 PVDF
黒
1/8"x3/16" 3.2mmx5mm BCV3050VP BCV3050NP BCV3050EP BCV3050VK BCV3050NK BCV3050EK
1/8"x1/4" 3.2mmx6.5mm BCV3065VP BCV3065NP BCV3065EP BCV3065VK BCV3065NK BCV3065EK
3/16"x1/4" 5mmx6.5mm BCV5065VP BCV5065NP BCV5065EP BCV5065VK BCV5065NK BCV5065EK

 販売単位 ： 50個

 レデューシング・ストレート


チューブ内径 シール材質/
ボール材質		 バイトン/
ステンレス		 NBR/
ステンレス		 EPDM/
ステンレス		 バイトン/
ステンレス		 NBR/
ステンレス		 EPDM/
ステンレス
本体材質 ポリプロ
ピレン		 ポリプロ
ピレン		 ポリプロ
ピレン		 PVD
黒		 PVDF
黒		 PVDF
黒
3/16"x1/8" 5mmx3.2mm BCV5030VP BCV5030NP BCV5030EP BCV5030VK BCV5030NK BCV5030EK
1/4"x1/8" 6.5mmx3.2mm BCV6530VP BCV6530NP BCV6530EP BCV6530VK BCV6530NK BCV6530EK
1/4"x3/16" 6.5mmx5mm BCV6550VP BCV6550NP BCV6550EP BCV6550VK BCV6550NK BCV6550EK

 販売単位 ： 50個


ディスク型　HCVシリーズ

 イコール・ストレート



チューブ内径 ディスク材質 シリコーン
本体材質 アクリル
1/8" 3.2mm HCV3030SP
3/16" 5mm HCV5050SP
1/4" 6.5mm HCV6565SP
5/16" 8mm HCV8080SP
3/8" 9.5mm HCV9595SP

 販売単位 ： 10個


ポペット型　PCVシリーズ

 ネジ取付（メネジ×メネジ）



ネジ規格 シート材質 NBR
本体材質 ガラス繊維入ポリプロピレン
1/4"NPT PCV4F
3/8"NPT PCV6F
1/2"NPT PCV8F
3/4"NPT PCV12F

 販売単位 ： 5個


ポペット型　JCVシリーズ

 ネジ取付（オネジ×オネジ）



ネジ規格 シール材質/ボール材質 バイトン/ステンレス
本体材料 PVDF
1/8"NPT JCV2M
1/4"NPT JCV4M
3/8"NPT JCV6M
1/2"NPT JCV8M

 販売単位 ： 25個


ポペット型　JGCVシリーズ

 イコール・ストレート



チューブ外径 シール材質 NBR
本体材質 アセタール
6mm 6SCV
10mm 10SCV
12mm 12SCV
1/4" 1/4SCV
5/16"   5/16SCV
3/8"   3/8SCV

 販売単位 ： 10個

 注意：この製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
       お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめください。
