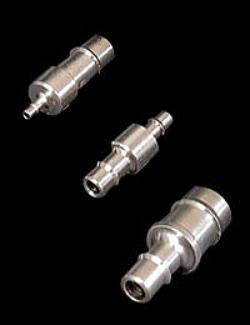

メタルコネクター  237
・シリコンやタイゴンなど軟質チューブ用です。
・ニッケルメッキ真鍮製で、加熱滅菌可能。但しサイズに多少の誤差があります。
●メタルストレートコネクター
・オールステンレス製タイプは
こちら>>
1個単位販売
型番 適用チューブ内径 接続口外径
(mm)
サイズ(mm)
IMBNS0404 1.5mm:1/16" 2.4 7×16L
IMBNS0606 2.0mm:3/32" 3.4 8×17L
IMBNS0808 3.0mm: 1/8" 4.4 8×22L
IMBNS1010 4.0mm:5/32" 5.1 8×22L
IMBNS1212 5.0mm:3/16" 6.1 10×26L
IMBNS1616 6.0mm: 1/4" 7.5 12×34L

●メタルストレート異径コネクター
1個単位販売
型番 適用チューブ内径 接続口外径
(mm)
サイズ(mm)
IMBNS0408 1.5mm:1/16"⇔ 3.0mm: 1/8" 2.4⇔ 4.4 8×20L
IMBNS0411 1.5mm:1/16"⇔ 4.0mm:3/16" 2.4⇔ 5.6 8×21L
IMBNS0416 1.5mm:1/16"⇔ 6.0mm: 1/4" 2.4⇔ 7.5 8×26L
IMBNS0608 2.0mm:3/32"⇔ 3.0mm: 1/8" 3.4⇔ 4.4 8×20L
IMBNS0611 2.0mm:3/32"⇔ 4.0mm:3/16" 3.4⇔ 5.6 8×21L
IMBNS0811 3.0mm: 1/8"⇔ 4.0mm:3/16" 4.4⇔ 5.6 8×23L
IMBNS0812 3.0mm: 1/8"⇔ 5.0mm:3/16" 4.4⇔ 6.1 8×24L
IMBNS0816 3.0mm: 1/8"⇔6.0mm: 1/4" 4.4⇔ 7.5 10×29L
IMBNS1116 4.0mm:3/16"⇔ 6.0mm: 1/4" 5.6⇔ 7.5 10×30L
IMBNS1124 4.0mm:3/16"⇔9〜10.0mm: 3/8" 5.6⇔11.0 12×23L
IMBNS1624 6.0mm: 1/4"⇔9〜10.0mm: 3/8" 7.5⇔11.0 12×28L

●メタルT型コネクター
・オールステンレス製タイプはこちら>>
1個単位販売
型番 適用チューブ内径 接続口外径
(mm)
サイズ(mm)
IMBNT0404 1.5mm:1/16" 2.4 16×13
IMBNT0606 2.0mm:3/32" 3.4 17×13
IMBNT0808 3.0mm: 1/8" 4.4 22×16
IMBNT1010 4.0mm:5/32" 5.1 22×17
IMBNT1212 5.0mm:3/16" 6.1 26×20
IMBNT1616 6.0mm: 1/4" 7.5 34×25

●メタルX型コネクター
1個単位販売
型番 適用チューブ内径 接続口外径
(mm)
サイズ(mm)
IMBNX0404 1.5mm:1/16" 2.4 16×18
IMBNX0606 2.0mm:3/32" 3.4 17×19
IMBNX0808 3.0mm: 1/8" 4.4 22×25
IMBNX1111 4.0mm:3/16" 5.6 24×27
IMBNX1212 5.0mm:3/16" 6.1 26×29
IMBNX1616 6.0mm: 1/4" 7.5 34×39
