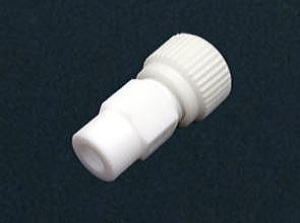

■PTFEハーフジョイントアダプター  237

・ フッ素樹脂など半硬質・硬質チューブ、ガラス管や金属パイプを接続するアダプターで、1/4-28UNFメスネジ付きフラットボトムポートです。
・ メスネジ部長は7mmで、下記別売PTFEチューブ付きフランジフィッティングや同じオスネジ規格のアダプターが接続できます。
・ ボディのボア径が0.8mmまたは1.6mmのためチューブやパイプ接続側に液溜まりが生じます。
・ コネクターボディや付属する2種類のシールリングセットはPTFE製で、キャップはガラス繊維強化のPTFE製です。
・ 使用温度-200〜+250℃、オートクレーブ滅菌(+121℃)可能。耐圧500kPa(室温時)。






1個単位販売
型番 適用チューブ
外径(mm)		 ボア径
(mm)		 サイズ
(mm)
BL76004(※) 4または 6 0.8 21×40L
BL76008(※) 1.6
BL76014(※) 8または10 0.8 25×46L
BL76018(※) 1.6

●ハーフジョイント用スペアシールリングセット
・適用チューブ外径に対応するテーパーリングとVリング各1個入。
型番 適用チューブ外径(mm)
BL50201(※) 4
BL50202(※) 6
BL50204(※) 8
BL50206(※) 10
※斜線の製品に関しては現在取り扱い停止となっております。（2019/01/15）

●ハーフジョイント用スペアキャップ
1個単位販売
型番 適用チューブ
外径(mm)		 穴径(mm) サイズ(mm)
BL50101(※) 4・ 6 6.4 φ21×16L
BL50104(※) 8・10 10.2 φ25×16L
※斜線の製品に関しては現在取り扱い停止となっております。（2019/01/15）

<別売アクセサリー>

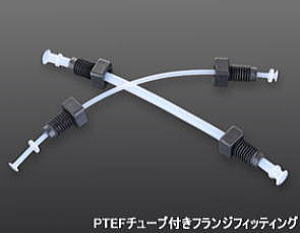

●PTFEチューブ付きフランジフィッティング
・両端にフランジ(フレア)加工したPTFEチューブにナイロン
   ワッシャー付きPP黒色フランジフィッティングを取り付けた
   キットです。
・事前に面倒なフランジ(フレア)加工作業が不要なため、
   すぐに使用できます。
・ヘッドナットは1/4-28UNFメスネジのフラットボトムポートに
   接続するだけで、接液部が不活性となります。
・チューブサイズは外径1/16"と1/8"の2種類で、長さは5種類
   あります。
※こちらの製品は、在庫限りで販売停止となります。
1セット単位販売
型番 チューブサイズ
(外径×内径)		 長さ
BL74002 1/16"×1/32"
(1.6mm×0.8mm)		 10cm
BL74004 25cm
BL74006 50cm
BL74008 75cm
BL74010 100cm
BL74020 1/8"×1/16"
(3.2mm×1.6mm)		 10cm
BL74022 25cm
BL74024 50cm
BL74026 75cm
BL74028 100cm
※取り消し線の製品は現在生産中止品となっております。
(2024年8月2日)





上記の“ＰＴＦＥチューブ付きフランジフィッティング”以外にも、オムニフィットグリッパーフィッティング等で
異径の接続が可能です。
