CG-MS
ケーブルグランドMSコネクター		 001/771
特長

本品は、日本航空電子・第一電子他のMS-A/Bコネクター（キャノンプラグ）とケーブルとの接続コネクターです。

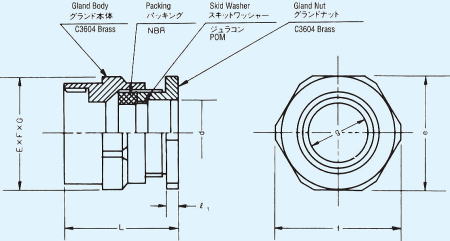

構造・材質
C3604

保護等級：IP65F

使用温度
-20℃〜+130℃

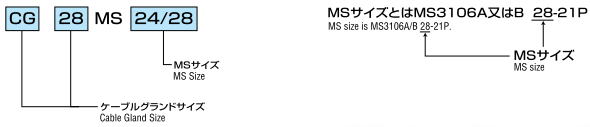

呼称例
● CG-MSケーブルコネクター寸法表
 mm
型式 適用
ケーブル
外径ｇ		 ＭＳコネクター
接合ねじＶ		 グランドナット グランド本体 全長L
（最大）
対辺ｅ 対角ｆ ｄ ｌ1 対辺×対角×角数
E×F×G
CG10MS10 3.5〜8 1/2・28UNEF 22 24 11.5 4.5 23×25×6 40
CG10MS12 5/8・24UNEF 23×25×6
CG10MS14 3/4・20UNEF 26×28×6
CG12MS14 7.5〜12 3/4・20UNEF 26 28 15.5 4.5 26×28×6 46
CG12MS16 7/8・20UNEF 30×32×6
CG12MS18 1・20UNEF 30×33×6
CG16MS16 11.5〜16 7/8・20UNEF 27 30 19.5 4.5 30×33×6 46
CG16MS18 1・20UNEF 30×32×6
CG16MS20/22 1-3/16・18UNEF 35×38×6
CG22MS18 15.5〜20 1・20UNEF 35 38 26.5 4.5 35×39×6 46
CG22MS20/22 1-3/16・18UNEF 35×38×6
CG22MS24/28 1-7/16・18UNEF 42×45×6
CG28MS20/22 19.5〜26 1-3/16・18UNEF 42 45 33.5 4.5 42×45×6 46
CG28MS24/28 1-7/16・18UNEF 42×45×6
CG28MS32 1-3/4・18UNS φ50
CG36MS24/28 25.5〜32 1-7/16・18UNEF 46 51 40 4.5 50×56×6 46
CG36ＭＳ32 1-3/4・18UNS φ50
CG36ＭＳ36 2・18UNS φ55
CG42ＭＳ32 31.5〜37 1-3/4・18UNS 55 60 45 4.5 55×60×6 46
CG42ＭＳ36 2・18UNS φ55
※接合ねじＶはＭＩＬ規格Ｃ-5015米軍規格です。
