ＥＧ　ストレートコネクター　ＵＬ登録品　ＣＳＡ登録品
001/771

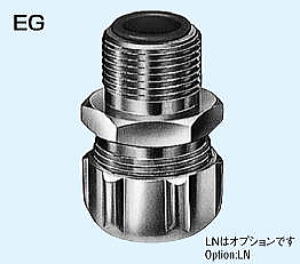

EG-P  DINねじストレートコネクター
EG-M  Mねじストレートコネクター
EG-N  NPTねじストレートコネクター（受注生産）
■特長
LT-UL、LT-CSAフレックス接続用ストレートコネクターです。
DINねじ、Mねじ、NPTねじの3種類があります。
UL-File No.E23018
CSA-File No.LR2884

■構造
脱落、抜け防止、防水、防塵構造
使用温度範囲　-25℃〜+100℃		 ■保護等級
IP66


■材質
亜鉛メッキ鋼


EG-P 寸法表  EG-M 寸法表  EG-N 寸法表
型式 DINねじ
サイズ		 最小内径
mm mm
EG12-P11 PG11 11
EG16-P16 PG16 14.5
EG22-P21 PG21 19.5
EG28-P29 PG29 24.8
EG36-P36 PG36 33.2
EG54-P48 PG48 49.6
型式 Mねじ
サイズ		 最小内径
mm mm
EG12-M16 M16 11
EG16-M20 M20 14.5
EG22-M25 M25 19.5
EG28-M32 M32 24.8
EG36-M40 M40 33.2
EG54-M50 M50 49.6
型式 NPTねじ
サイズ		 最小内径
mm mm
EG12-N3/8 3/8" 11
EG16-N1/2 1/2" 14.5
EG22-N3/4 3/4" 19.5
EG28-N1 1" 24.8
EG36-N1 1/4 1 1/4" 33.2
EG54-N2 2" 49.6
  DINねじロックナット   Mねじ用ロックナット   LTフレックス用インサート

GM-P11
GM-P16
GM-P21
GM-P29
GM-P36
GM-P48

GM-M16
GM-M20
GM-M25
GM-M32
GM-M40
GM-M50

EE-12
EE-16
EE-22
EE-28
EE-36
EE-54


ＥＷアングルコネクター　ＥＷＨハーフアングルコネクター　ＵＬ登録品　ＣＳＡ登録品
001/771




EW-P  DINねじ90°アングルコネクター
EW-M  Mねじ90°アングルコネクター
EW-N  NPTねじ90°アングルコネクター（受注生産）

EWH-P  DINねじ45°ハーフアングルコネクター
EWH-M  Mねじ45°ハーフアングルコネクター
EWH-N  NPTねじ45°ハーフアングルコネクター（受注生産）


■特長
LT-UL、LT-CSAフレックス接続用
アングル・ハーフアングルコネクターです。
DINねじ、Mねじ、NPTねじの3種類があります。
UL-File No.E23018
CSA-File No.LR2884

■構造
脱落、抜け防止、防水、防塵構造
使用温度範囲　-25℃〜+100℃
 ■保護等級
IP66


■材質
亜鉛メッキ鋼



EW-P 寸法表 EW-M 寸法表 EW-N 寸法表
型式 DINねじ
サイズ		 最小内径
mm mm
EW12-P11 PG11 11
EW16-P16 PG16 14.5
EW22-P21 PG21 19.5
EW28-P29 PG29 24.8
EW36-P36 PG36 33.2
EW54-P48 PG48 49.6
型式 Mねじ
サイズ		 最小内径
mm mm
EW12-M16 M16 11
EW16-M20 M20 14.5
EW22-M25 M25 19.5
EW28-M32 M32 24.8
EW36-M40 M40 33.2
EW54-M50 M50 49.6
型式 NPTねじ
サイズ		 最小内径
mm mm
EW12-N3/8 3/8" 11
EW16-N1/2 1/2" 14.5
EW22-N3/4 3/4" 19.5
EW28-N1 1" 24.8
EW36-N1 1/4 1 1/4" 33.2
EW54-N2 2" 49.6
EWH-P 寸法表 EWH-M 寸法表 EWH-N 寸法表
型式 DINねじ
サイズ		 最小内径
mm mm
EWH12-P11 PG11 11
EWH16-P16 PG16 14.5
EWH22-P21 PG21 19.5
EWH28-P29 PG29 24.8
EWH36-P36 PG36 33.2
EWH54-P48 PG48 49.6
型式 Mねじ
サイズ		 最小内径
mm mm
EWH12-M16 M16 11
EWH16-M20 M20 14.5
EWH22-M25 M25 19.5
EWH28-M32 M32 24.8
EWH36-M40 M40 33.2
EWH54-M50 M50 49.6
型式 NPTねじ
サイズ		 最小内径
mm mm
EWH12-N3/8 3/8" 11
EWH16-N1/2 1/2" 14.5
EWH22-N3/4 3/4" 19.5
EWH28-N1 1" 24.8
EWH36-N1 1/4 1 1/4" 33.2
EWH54-N2 2" 49.6
