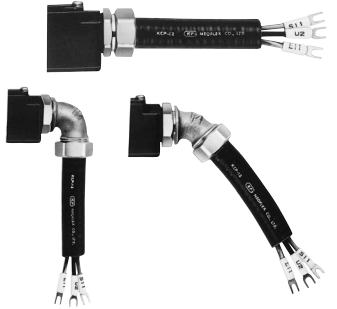

ＫＣＰ　ＲＳ・ＲＡ・ＲＨＡ
001/771
■特長
このリミットスイッチ接続コネクターを用いると
シーリングナット（アングル）と
0リングで完全に締付けができる為に、
トラブルの解消となります。

■材質
C3604 ： KCP-RS本体、袋ナット、シーリングナット
CAC202 ： KCP-RA本体、 KCP-PHA本体


■KCP-RSストレートコネクター寸法表
型式 ねじ（D） 最小内径 有効ねじ長さ 全長 袋ナット長さ 対辺 対角 角数 概算
重量
PFねじサイズ 外径 d c L b1 E F G
インチ mm mm mm mm mm mm mm - g
KCP-RS10F 1/2 20.5 9.2 7.7 31 12 23 25 6 50
KCP-RS12F 1/2 20.5 10.7 8 31 13 26 28 6 60
KCP-RS16F 1/2 20.5 14 8 33 14 30 32 6 80


■KCP-RAアングルコネクター寸法表
型式 ねじ（D） 最小
内径		 有効ねじ
長さ		 ボディー シーリングナット
（六角）		 袋ナット（六角） 概算
重量
PFねじサイズ 外径 d c L K 厚さ t 対辺 E1 対角 F1 長さ b1 対辺 E 対角 F
インチ mm mm mm mm mm mm mm mm mm mm mm g
KCP-RA10F 1/2 20.5 9.2 14.5 38.7 40.5 6.5 26 30 12 23 25 90
KCP-RA12F 1/2 20.5 10.7 14.5 43.7 45.5 6.5 26 30 13 26 28 100
KCP-RA16F 1/2 20.5 14 14.5 47.5 47.5 6.5 26 30 14 30 32 130


■KCP-RHAハーフアングルコネクター寸法表
型式 ねじ（D） 最小
内径		 有効ねじ
長さ		 ボディー シーリングナット
（六角）		 袋ナット（六角） 概算
重量
PFねじサイズ 外径 d c L I 厚さ t 対辺 E1 対角 F1 長さ b1 対辺 E 対角 F
インチ mm mm mm mm mm mm mm mm mm mm mm g
KCP-RHA10F 1/2 20.5 9.2 14.5 40 13 6.5 26 30 12 23 25 80
KCP-RHA12F 1/2 20.5 10.7 14.5 43 13 6.5 26 30 13 26 28 95
KCP-RHA16F 1/2 20.5 14 14.5 43 13 6.5 26 30 14 30 32 115
