KCP E管コネクター|ネオフレックス（NEOFLEX）

001/771

■特長
本品はKCPタイプフレックスと、ネジなしの薄鋼電線管とを
一体化して接続出来る様に製作されたものです。

■材質
C3604 ：袋ナット（#16～28）・本体（16S～28S）
CAC202 ：袋ナット（#36～42）・本体（36S～42S）

■保護等級
IP67G（ビニール被覆フレックスに接続の場合）

■取付要領
1.KCP（※CPB）フレックスを専用ナイフにて切断する
2.袋ナットの方向に注意してフレックスに通す
3.ホルダーをフレックスの外径にねじ込む
4.インサートをフレックスの、内・外径に完全に締まるまでねじ込む
5.ホルダーの位置を調整して本体と袋ナットを噛み合わせ、ねじ込む
6.本体をバイス台に固定し、フレックスを上にして袋ナットを完全に
  締め込む
※CPBフレックスの場合はフレックスの切断箇所にビニールテープを
  2～3回巻き、垂直に切断した後、ビニールテープを取り、
  内・外径のバリを取り、ワイヤーブレード外装部を内側に
  全体に絞った後、取付要領の2項へ移る。

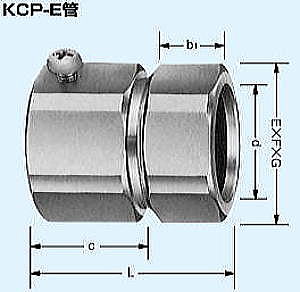

■KCP-E管コネクター寸法表

型式	適合電線管サイズ	最小内径	接合部長さ	袋ナット長さ	全長	対辺	対角	角数	概算重量
		最小内径	接合部長さ	袋ナット長さ	L	対辺	対角	角数
		d	c	b1	締付後	E	F	G
		mm	mm	mm	mm	mm	mm	-	g
KCP16S-E19	E-19	19.6	15.7	14	35	30	32	6	128
KCP22S-E25	E-25	25.6	17	16	39	35	38	6	164
KCP28S-E31	E-31	32	20	17.5	49	44	48	6	328
KCP36S-E39	E-39	38.2	21	19.5	51	54	58	8	300
KCP42S-E51	E-51	51	23.5	22	52	60.5	64.5	8	386
