コンジットハブ
774

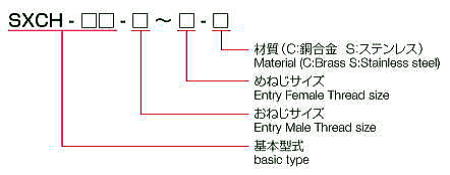

 SXCH-□□-□〜□-□


*お知らせ*  GB規格Gネジの受注は2020年6月末日までとなります。

PDF

                                                      単位(mm)
型式 ねじの種類
N1/おねじ
ねじの種類
N2/めねじ

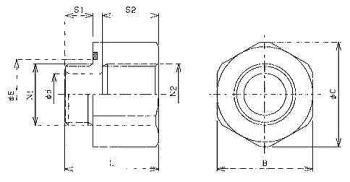

φd B φC S1 S2 L φE 重量(kg)
SXCH-16 M16x1.5 M16x1.5 8.7 35 38 16 24 44 23.6 0.21
G1/2 G1/2
1/2NPT
13
M16x1.5 11
M20x1.5 14
1/2NPT 1/2NPT 13
M20x1.5 M20x1.5 14
SXCH-22 G3/4 G3/4
3/4NPT
18 41 45 16 24 44 30 0.27
M25x1.5 19
3/4NPT 3/4NPT 18
M25x1.5 M25x1.5 19
SXCH-28 G1 G1
1NPT
24 46 50 16 30 50 35.5 0.37
M32x1.5 26.3
1NPT 1NPT 24
M32x1.5 M32x1.5 26.3
SXCH-36 G1-1/4 G1-1/4
1-1/4NPT
32 55 60 16 30 50 45 0.47
M40x1.5 32.2
1-1/4NPT 1-1/4NPT 32
M40x1.5 M40x1.5 32.2
SXCH-42 G1-1/2 G1-1/2
1-1/2NPT
36 65 70 16 30 50 53 0.68
M50x1.5 39
1-1/2NPT 1-1/2NPT 36
M50x1.5 M50x1.5 44.1
SXCH-54 G2 G2
2NPT
48 78 82 16 30 50 67 0.85
M63x1.5 51
2NPT 2NPT 48
M63x1.5 M63x1.5 56
