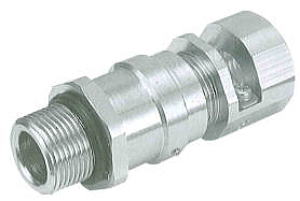

耐圧防爆構造パッキン式ケーブルグランド
774

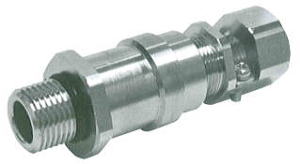

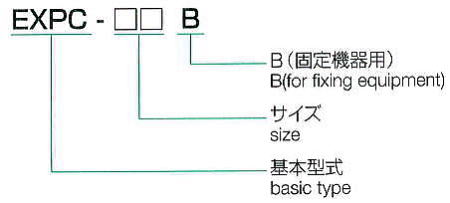

 EXPC-16B〜28B
※生産中止品

　  ■標準仕様
本体材質 銅合金
耐圧パッキン材質 クロロプレンゴム
Oリング材質 ニトリルゴム
表面処理 ニッケルメッキ
特注品として、A級ねじ・本体材質：ステンレス・
耐圧パッキン材質：シリコンも製作いたします。
価格、納期等はお問い合わせください。

  ●お知らせPDF（こちらをクリック）→製造販売中止品のお知らせ
■お問い合わせの際は、型式と番号（適合ケーブル径）をお知らせ下さい。

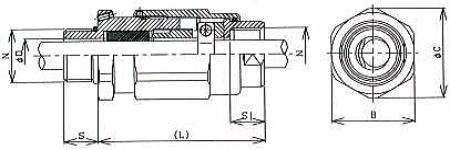

型式 N 番号 適合ケーブル範囲（Φ） φD S S1 B φC L 重量（kg）
EXPC-16B G1/2 3 6.0〜8.0 13 17 17 35 39 83 0.42
2 8.0〜10.0
1 10.0〜12.0
EXPC-22B G3/4 2 12.0〜14.0 17 17 17 41 45 83 0.56
1 14.0〜16.0
EXPC-28B G1 2 16.0〜18.0 22 23 19 46 50 88 0.71
1 18.0〜20.0
※こちらの製品は現在、生産中止品となっております（2022年11月29日）

 ●技術資料 ⇒ こちらをクリック

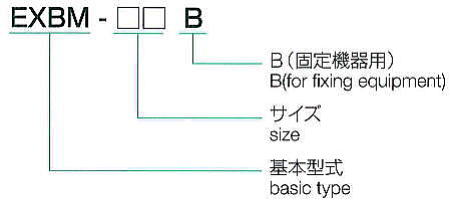

 EXBM-16B〜28B
※生産中止品
 ■標準仕様
本体材質 銅合金
耐圧パッキン材質 クロロプレンゴム
Oリング材質 ニトリルゴム
表面処理 ニッケルメッキ
特注品として、A級ねじ・本体材質：ステンレス・
耐圧パッキン材質：シリコンも製作いたします。
価格、納期等はお問い合わせください。


  ●お知らせPDF（こちらをクリック）→製造販売中止品のお知らせ
■お問い合わせの際は、型式と番号（適合ケーブル径）をお知らせ下さい。

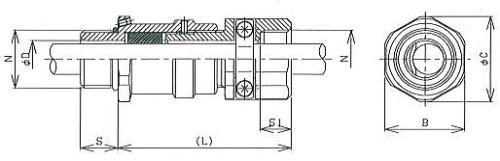

型式 N 番号 適合ケーブル範囲（Φ） φD S S1 B φC L 重量（kg）
EXBM-16B G1/2 3 6.0〜8.0 13 17 14 32 35 84 0.29
2 8.0〜10.0
1 10.0〜12.0
EXBM-22B G3/4 2 12.0〜14.0 17 17 14 36 39 84 0.39
1 14.0〜16.0
EXBM-28B G1 2 16.0〜18.0 22 23 17 45 48 91 0.62
1 18.0〜20.0
※こちらの製品は現在、生産中止品となっております（2022年11月29日）
 ●技術資料 ⇒ こちらをクリック

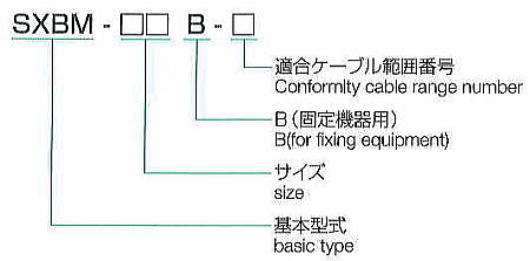

 SXBM-16B〜28B



  ■標準仕様
本体材質 銅合金
耐圧パッキン材質 クロロプレンゴム
Oリング材質 ニトリルゴム
表面処理 ニッケルメッキ
特注品として、A級ねじ・本体材質：ステンレス・
耐圧パッキン材質：シリコンも製作いたします。
価格、納期等はお問い合わせください。


■お問い合わせの際は、型式と番号（適合ケーブル径）をお知らせ下さい。

型式 N 番号 適合ケーブル範囲（Φ） S B φC L 重量（kg）
SXBM-16B G1/2 5 7.0〜7.9 19 32 35 74 0.3
4 8.0〜8.9
3 9.0〜9.9
2 10.0〜10.9
1 11.0〜12.0
SXBM-22B G3/4 4 12.0〜12.9 19 36 39 74 0.4
3 13.0〜13.9
2 14.0〜14.9
1 15.0〜16.0
SXBM-28B G1 4 16.0〜16.9 23 45 48 82 0.6
3 17.0〜17.9
2 18.0〜18.9
1 19.0〜20.0

 ●技術資料 ⇒ こちらをクリック

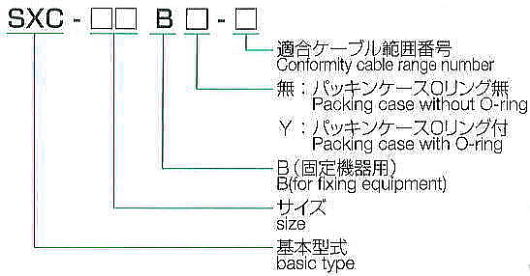

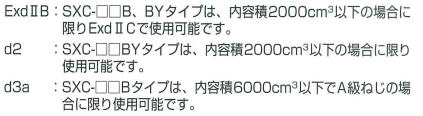

 SXC-16B〜54B
 SXC-16BY〜54BY



  ■標準仕様
本体材質 銅合金
耐圧パッキン材質 クロロプレンゴム
Oリング材質 ニトリルゴム
表面処理 ニッケルメッキ
特注品として、本体材質：ステンレス・
耐圧パッキン材質：シリコンも製作いたします。
価格、納期等はお問い合わせください。

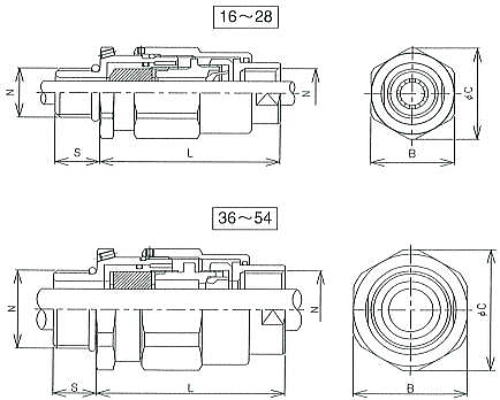

  ※ 図面はBYタイプになります。
■お問い合わせの際は、型式と番号（適合ケーブル径）をお知らせ下さい。

型式 N 番号 適合ケーブル範囲（Φ） S B φC L 重量（kg）
SXC-16B G1/2 2 8.0〜10.0 19 35 39 78 0.3
SXC-16BY 1 10.0〜12.0 16.5
SXC-22B G3/4 2 12.0〜14.0 19 41 45 80 0.4
SXC-22BY 1 14.0〜16.0 16.5
SXC-28B・BY G1 2 16.0〜18.0 23 46 50 87 0.7
1 18.0〜20.0
SXC-36B・BY G1-1/4 5 20.0〜21.0 23 60 65 100 1.1
4 21.0〜22.0
3 22.0〜23.0
2 23.0〜24.0
1 24.0〜25.0
SXC-42B・BY G1-1/2 4 25.0〜26.0 23 71 75 106 1.7
3 26.0〜27.0
2 27.0〜28.0
1 28.0〜29.0
SXC-54B・BY G2 8 29.0〜30.0 23 88 93 112 1.7
7 30.0〜31.0
6 31.0〜32.0
5 32.0〜33.0
4 33.0〜34.0
3 34.0〜35.0
2 35.0〜36.0
1 36.0〜37.0
 ●技術資料 ⇒ こちらをクリック
