ニシチューブ　NAH

225/043

	■ 製品概要

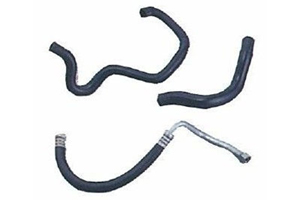

	自動車エンジン廻りの各種ホースの補強・保護
	高温で使用されるフレキシブルパイプの防食・保護

	■ 特長
	耐熱性、耐油性に優れる。（耐熱温度：140℃）
	色／黒
	材質／アクリルゴム
	収縮温度／120℃以上
	径方向収縮率／50％
	長さ方向収縮率／-20％～10％
	連続使用温度／-50℃～140℃

■ 仕様

区　　分	受注生産品
色	黒
製品条長	5m／本
最低受注数量	「最低受注数量」を参照ください

項　　　目		単　位	特　性	備　　　考
常温	引張強さ	MPa	10	JIS K 6251
常温	伸　び	％	440	JIS K 6251
比　重		－	1.11	－
脆化温度		℃	-50以下	JIS K 6261
体積抵抗率		Ω・cm	7×10⁸	JIS K 6723
硬　さ		－	79	JIS K 6253(TYPE A)

    上記の特性は代表値であり、保証値ではありません。

  ■ 製品種類
  アクリルゴム製熱収縮チューブ

  ■ 図面

【サイズ表】

区分	サイズ	収縮前		収縮後				被物体外径 (mm)
区分	サイズ	内径(mm)	許容差（％）	内径（mm）	許容差(％)	厚さ(mm)	許容差（％）	被物体外径 (mm)
受注生産品	4-2-1	4	-5,+10	2	±20	1	-10,+20	2.5～3.7
	6-3-1	6	〃	3	〃	1	〃	3.7～5.0
	8-4-1	8	〃	4	〃	1	〃	5.0～7.0
	8-4-2	8	〃	4	〃	2	〃	5.0～7.0
	10-5-1	10	〃	5	±15	1	〃	6.0～9.0
	10-5-2	10	〃	5	〃	2	〃	6.0～9.0
	15-7.5-1	15	〃	7.5	±10	1	〃	9.0～13.0
	15-7.5-2	15	〃	7.5	〃	2	〃	9.0～13.0
	20-10-1	20	〃	10	〃	1	〃	12.0～17.0
	20-10-2	20	〃	10	〃	2	〃	12.0～17.0
	25-12.5-1	25	〃	12.5	〃	1	〃	15.0～22.0
	25-12.5-2	25	〃	12.5	〃	2	〃	15.0～22.0
	30-15-1	30	〃	15	〃	1	〃	18.0～27.0
	30-15-2	30	〃	15	〃	2	〃	18.0～27.0
	35-17.5-1	35	〃	17.5	〃	1	〃	21.0～32.0
	35-17.5-2	35	〃	17.5	〃	2	〃	21.0～32.0
	40-20-1	40	〃	20	〃	1	〃	23.0～35.0
	40-20-2	40	〃	20	〃	2	〃	23.0～35.0
	50-25-1	50	〃	25	〃	1	〃	28.0～45.0
	50-25-2	50	〃	25	〃	2	〃
	50-25-3	50	〃	25	〃	3	〃
	60-30-1	60	〃	30	〃	1	〃	35.0～55.0
	60-30-2	60	〃	30	〃	2	〃
	60-30-3	60	〃	30	〃	3	〃
	70-35-2	70	〃	35	〃	2	〃	40.0～65.0
	70-35-3	70	〃	35	〃	3	〃	40.0～65.0
	80-40-2	80	〃	40	〃	2	〃	47.0～70.0
	80-40-3	80	〃	40	〃	3	〃	47.0～70.0
	90-45-2	90	〃	45	〃	2	〃	52.0～80.0
	90-45-3	90	〃	45	〃	3	〃	52.0～80.0
	100-50-2	100	〃	50	〃	2	〃	57.0～90.0
	100-50-3	100	〃	50	〃	3	±20	57.0～90.0
