ニシチューブ　NPN

225/043

	■ 製品概要
	ハロゲンガスを発生しないエコ対応チューブ
	絶縁保護・難燃用途

	■ 特長
	色／黒
	材質／エチレンプロピレンゴム
	収縮温度／120℃以上
	径方向収縮率／50％
	長さ方向収縮率／-20％～10％
	連続使用温度／-50℃～80℃
	難燃性（ノンハロゲン）

■仕様

区　　分	受注生産品
色	黒色
最低受注数量	5m～	「最低受注数量」を参照ください
製品条長	5m／本

項　　　目		単位	特　性	備　　　考
常温	引張強さ	MPa	9	JIS K 6251
常温	伸び	％	550	JIS K 6251
老化	引張強さ残率	％	101	JIS K 6257(100℃×48hr）
老化	伸び残率	％	90	JIS K 6257(100℃×48hr）
引裂強さ		N/mm	31	JIS K 6252
比重		－	1.4	－
脆化温度		℃	-55以下	JIS K 6261
吸水率		％	4.1	JIS K 6258（70℃×168hr）
耐オゾン性		－	亀裂なし	JIS K 6259
誘電率		－	4.1	JIS C 2138
誘電正接		％	0.7	JIS C 2138
体積抵抗率		Ω・cm	1×10¹⁵	JIS K 6723
硬さ		－	76	JIS K 6253(TYPE A)
酸素指数		－	31	JIS K 7201
収縮率（軸方向）		％	-20～10	JIS C 2133(140℃×10min）

  上記の特性は代表値であり、保証値ではありません。

  ●耐薬品性／塩素系溶剤やシクロヘキサン、ナフサ、ガソリン、トランス油、
    OF油等の無極性油、無極性溶剤に対しては不適。

  ■ 製品種類
  EPゴム製熱収縮チューブ

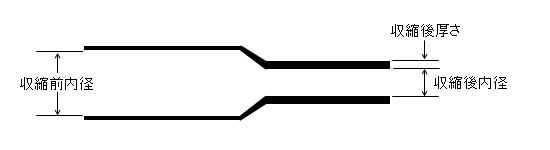

  ■図面

【サイズ表】

区分	サイズ	収縮前		収縮後			許容差 (％)	被物体外径 (mm)
区分	サイズ	内径(mm)	許容差(％)	内径(mm)	許容差(％)	厚さ(mm)	許容差 (％)	被物体外径 (mm)
標準サイズ	4-2-1	4	-5,+10	2	±20	1	-10,+20	2.5～3.7
	6-3-1	6	〃	3	〃	1	〃	3.7～5.0
	8-4-1	8	〃	4	〃	1	〃	5.0～7.0
	8-4-2	8	〃	4	〃	2	〃	5.0～7.0
	10-5-1	10	〃	5	±15	1	〃	6.0～9.0
	10-5-2	10	〃	5	〃	2	〃	6.0～9.0
	15-7.5-1	15	〃	7.5	±10	1	〃	9.0～13.0
	15-7.5-2	15	〃	7.5	〃	2	〃	9.0～13.0
	20-10-1	20	〃	10	〃	1	〃	12.0～17.0
	20-10-2	20	〃	10	〃	2	〃	12.0～17.0
	25-12.5-1	25	〃	12.5	〃	1	〃	15.0～22.0
	25-12.5-2	25	〃	12.5	〃	2	〃	15.0～22.0
	30-15-1	30	〃	15	〃	1	〃	18.0～27.0
	30-15-2	30	〃	15	〃	2	〃	18.0～27.0
	35-17.5-1	35	〃	17.5	〃	1	〃	21.0～32.0
	35-17.5-2	35	〃	17.5	〃	2	〃	21.0～32.0
	40-20-1	40	〃	20	〃	1	〃	23.0～35.0
	40-20-2	40	〃	20	〃	2	〃	23.0～35.0
	50-25-1	50	〃	25	〃	1	〃	28.0～45.0
	50-25-2	50	〃	25	〃	2	〃
	50-25-3	50	〃	25	〃	3	〃
	60-30-1	60	〃	30	〃	1	〃	35.0～55.0
	60-30-2	60	〃	30	〃	2	〃
	60-30-3	60	〃	30	〃	3	〃
	70-35-2	70	〃	35	〃	2	〃	40.0～65.0
	70-35-3	70	〃	35	〃	3	〃	40.0～65.0
	80-40-2	80	〃	40	〃	2	〃	47.0～70.0
	80-40-3	80	〃	40	〃	3	〃	47.0～70.0
	90-45-2	90	〃	45	〃	2	〃	52.0～80.0
	90-45-3	90	〃	45	〃	3	〃	52.0～80.0
	100-50-2	100	〃	50	〃	2	〃	57.0～90.0
	100-50-3	100	〃	50	〃	3	±20	57.0～90.0
特殊サイズ	120-60-2	120	〃	60	〃	2	〃	68～110
	120-60-3	120	〃	60	〃	3	〃	68～110
	140-70-2	140	〃	70	〃	2	〃	80～125
	140-70-3	140	〃	70	〃	3	〃	80～125
	160-80-3	160	〃	80	〃	3	〃	90～145
	170-90-3	170	〃	90	〃	3	〃	102～155
	180-100-3	180	〃	100	〃	3	〃	113～165
	200-110-3	200	〃	110	〃	3	〃	125～185
	220-120-3	220	〃	120	〃	3	〃	130～205
	250-140-3	250	〃	140	〃	3	〃	160～230
	270-140-3	270	〃	140	〃	3	〃	160～250
