カラーファイバーグラススリーブ
（耐熱649℃、UL規格、カラーバリエーション/6色）		 674


■ 特長
● 樹脂を含浸させたファイバーグラスでほつれにくく、柔軟性に優れたスリーブです。
● 耐熱649℃でUL規格を取得しており、白、ﾅﾁｭﾗﾙ、黄、赤、青、黒のｶﾗｰﾊﾞﾘｴｰｼｮﾝがあります。
● 家電製品（ﾄｰｽﾀｰ、ｺｰﾋｰﾒｰｶｰ、ﾚﾝｼﾞ等）の低電圧用途での絶縁保護用として実績があります。

材質：ｱｸﾘﾙｺｰﾃｨﾝｸﾞ付きﾌｧｲﾊﾞｰｸﾞﾗｽ

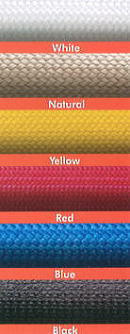

色：白、ﾅﾁｭﾗﾙ、黄、赤、青、黒
ﾊﾛｹﾞﾝﾌﾘｰ、UL規格取得品（VW-1）



使用温度範囲 -70〜649℃（融点　1120℃）

※お問い合わせ方法
ご要望の型式、色、数量をご指定ください。
例　H674-FLGL20 152.4m 赤



○寸法表　H674-FGLG&FGL
型式 内径(mm) ｻｲｽﾞ 適用範囲（mm) 肉厚(mm) 色 梱包
巻き(m)
H674-FGLG.24 0.6 AWG24 0.5〜0.7 0.2 白、ﾅﾁｭﾗﾙ、黄、
赤、青、黒		 152.4
H674-FGLG.22 0.7 AWG22 0.6〜0.8 152.4
H674-FGLG.20 0.9 AWG20 0.8〜1 152.4
H674-FGLG.18 1.1 AWG18 1.0〜1.2 152.4
H674-FGLG.16 1.3 AWG16 1.3〜1.5 152.4
H674-FGLG.14 1.7 AWG14 1.6〜1.8 152.4
H674-FGLG.12 2.2 AWG12 2.1〜2.3 76.2
H674-FGLG.11 2.4 AWG11 2.3〜2.6 76.2
H674-FGLG.10 2.7 AWG10 2.6〜2.8 76.2
H674-FGLG.09 3.0 AWG9 2.9〜3.1 76.2
H674-FGLG.08 3.4 AWG8 3.3〜3.6 76.2
H674-FGLG.07 3.8 AWG7 3.7〜4.0 76.2
H674-FGLG.06 4.2 AWG6 4.1〜4.5 0.3 76.2
H674-FGLG.05 4.7 AWG5 4.6〜5.0 76.2
H674-FGLG.04 5.3 AWG4 5.2〜5.7 76.2
H674-FGLG.03 5.9 AWG3 5.8〜6.3 76.2
H674-FGLG.02 6.7 AWG2 6.6〜7.1 76.2
H674-FGLG.01 7.5 AWG1 7.3〜7.9 30.5
H674-FGLG.00 8.4 AWG0 8.3〜8.8 0.4 30.5
H674-FGL0.38 9.5 9.5mm 9.5〜10.1 30.5
H674-FGL0.44 11.1 11.1mm 11.1〜11.7 30.5
H674-FGL0.50 12.7 12.7mm 12.7〜13.3 30.5
H674-FGL0.63 15.9 15.9mm 15.9〜16.6 30.5
H674-FGL0.75 19.1 19.1mm 19.1〜20 30.5
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

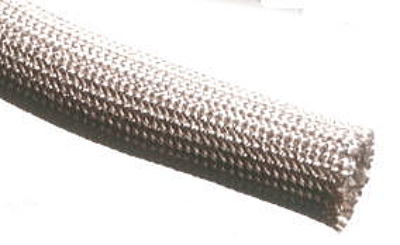

ファイバーグラススリーブ（耐熱649℃、UL規格） 674


■ 特長
● 非常に柔軟で汎用性の高いｽﾘｰﾌﾞです。
● 高性能ｴﾝｼﾞﾝ、排気部での熱からの保護、低電圧のアプリケーションで絶縁と保護に実績があります。
● 製造工程の特殊な熱処理により不純物が取り除かれ、扱い易くなっており、ハサミで簡単にカットが可能です。

材質：ﾌｧｲﾊﾞｰｸﾞﾗｽ
ﾊﾛｹﾞﾝﾌﾘｰ、UL規格取得品（VW-1）



使用温度範囲 -70〜649℃（融点　1120℃）

○寸法表　H674-ＦHNG&FHN
型式 内径(mm) ｻｲｽﾞ 適用範囲（mm) 肉厚(mm) 梱包
巻き（m)
H674-FHNG24NT 0.6 AWG24 0.5〜0.7 0.1 152.4
H674-FHNG22NT 0.7 AWG22 0.6〜0.8 152.4
H674-FHNG20NT 0.9 AWG20 0.8〜1.0 0.2 152.4
H674-FHNG18NT 1.1 AWG18 1.0〜1.2 0.3 152.4
H674-FHNG17NT 1.2 AWG17 1.1〜1.4 152.4
H674-FHNG16NT 1.3 AWG16 1.3〜1.5 152.4
H674-FHNG14NT 1.7 AWG14 1.6〜1.9 152.4
H674-FHNG13NT 1.9 AWG13 1.8〜2.1 152.4
H674-FHNG12NT 2.2 AWG12 2.1〜2.3 76.2
H674-FHNG11NT 2.4 AWG11 2.3〜2.6 76.2
H674-FHNG10NT 2.7 AWG10 2.6〜2.8 76.2
H674-FHNG09NT 3.0 AWG9 2.9〜3.1 76.2
H674-FHNG08NT 3.4 AWG8 3.3〜3.6 76.2
H674-FHNG07NT 3.8 AWG7 3.7〜4.0 76.2
H674-FHNG06NT 4.2 AWG6 4.1〜4.5 76.2
H674-FHNG05NT 4.7 AWG5 4.6〜5.0 76.2
H674-FHNG04NT 5.3 AWG4 5.2〜5.7 0.4 76.2
H674-FHNG03NT 5.9 AWG3 5.8〜6.3 76.2
H674-FHNG02NT 6.7 AWG2 6.6〜7.1 76.2
H674-FHNG01NT 7.5 AWG1 7.3〜7.9 30.5
H674-FHNG00NT 8.4 AWG0 8.3〜8.8 30.5
H674-FHN0.25NT 6.4 6.4mm 6.4〜7.9 0.3 30.5
H674-FHN0.31NT 7.9 7.9mm 7.9〜8.4 0.4 30.5
H674-FHN0.38NT 9.5 9.5mm 9.5〜12.7 0.3 30.5
H674-FHN0.44NT 11.1 11.1mm 11.1〜11.7 0.5 30.5
H674-FHN0.50NT 12.7 12.7mm 12.7〜15.9 0.3 30.5
H674-FHN0.63NT 15.9 15.9mm 15.9〜19.1 0.6 30.5
H674-FHN0.75NT 19.1 19.1mm 19.1〜22.2 30.5
H674-FHN1.00NT 25.4 25.4mm 25.4〜31.8 30.5
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

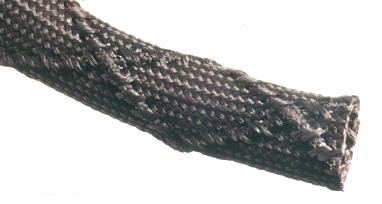

耐熱ヘビーファイバーグラススリーブ
（耐熱649℃、UL規格　肉厚）		 674


■ 特長
● 耐熱ヘビーファイバーグラススリーブは耐熱コードを編み込み、重壁構造に製作されたファイバーグラス製の耐熱スリーブです。
● 耐熱アクリル系粘着材を染みこませて剛性があり、切断した時のほつれを低減しています。
●  耐熱ファイバーグラスコードが編み込まれ、耐摩耗性を大幅に強化しています。
● 拡張範囲が広い為、１本長が内外ケーブル、ホースに装着しやすい構造です。

溶接関連、自動車関連、排気ガス装置関連、燃料ライン、油圧機器他、多くのアプリケーションに実績があります。

材質：ﾌｧｲﾊﾞｰｸﾞﾗｽ
ﾊﾛｹﾞﾝﾌﾘｰ、UL規格取得品（VW-1）



使用温度範囲 -70〜649℃（融点　1120℃）



○寸法表　H674-FGS
型式 内径(mm) 最大拡張内径（mm) 肉厚(mm) 色 梱包
巻き（m)
H674-FGS0.50BK 12.7 22.2 1.3 黒 61
H674-FGS0.75BK 19.1 69.9 1.5
H674-FGS1.00BK 25.4 63.5 1.9
H674-FGS1.25BK 31.8 85.7 1.8 30.5
H674-FGS1.38BK 34.9 111.1 1.8
H674-FGS1.50BK 38.1 136.5 2.3
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。
