チューブフィッティングブラス(耐スパッタ用黄銅製ワンタッチ継手)
  312


■特 長■

本体に加え開放リングも黄銅を使用。
火花の発生する環境や高温環境での配管に最適。
開放リングカバー付。
開放リングにカバーが付いておりますので、スパッタによる開放リングの作動不良がありませんので、スパッタの発生する環境に最適。
カバー無しも標準で用意。多用途に使用可能。
耐スパッタ以外の環境(金型冷却水の配管など)で使用する場合には、カバー無しタイプをお勧め。
特殊仕様対応が可能。
シールゴム材質:HNBRをFKM仕様やNBR仕様に変更可能。
細かな火花の侵入もシャットアウト。
別売りの開放リングカバー(CS)を被せることで、開放リングとチューブの間にできる小さな隙間から侵入する火花も寄せ付けません。

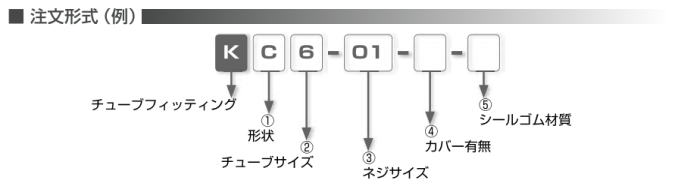

@ 形状
記号 形状 記号 形状 記号 形状  記号 形状
C ストレート OC 六角穴付ストレート L エルボ  B  ティー
D ブランチティー H ユニバーサルエルボ U ユニオンストレート  V  ユニオンエルボ
E ユニオンティー Y ユニオンワイ M 隔壁ユニオン

A チューブサイズ
チューブサイズ ミリサイズ
記号 4 6 8 10 12
サイズ(mm) Φ4 Φ6 Φ8 Φ10 Φ12

B ネジサイズ
ネジサイズ メートルネジ(mm) 管用テーパネジ
記号 M5 01 02 03 04
サイズ M5×0.8 R1/8 R1/4 R3/8 R1/2

C
カバー有無
無記入:カバー付
1:カバー無し



D シールゴム材質
無記入:HNBR
F:FKM(オプション)
N:NBR(オプション)



仕 様
使用流体 空気、水(条件有※)、熱媒体油(条件有※)
最高使用圧力 1.0MPa
使用真空圧力 -100kpa
使用温度範囲 HNBR仕様:0〜100℃、FKM仕様:0〜120℃、
NBR仕様:0〜60℃(凍結なきこと)

警告
※使用流体が水の時は、下記の条件を必ず守ってください。
 1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
 2. 水使用の際は、インサートリングを必ず使用してください。
    インサートリングを使用しないと継手の破損、チューブ抜け、漏れの原因となる可能性があります。
 3. 使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより
    摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。
    使用の際には、開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。
    また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。







※シールゴム材質で記号F(FKM仕様)を選択した場合:FKM、記号N(NBR仕様)を選択した場合:NBRとなります。

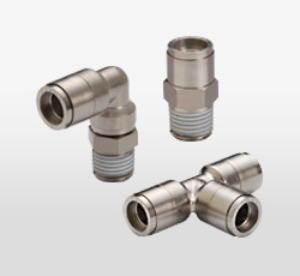

チューブフィッティングブラス一覧
カバー付 カバー無
KC

ストレート
KOC

六角穴付ストレート

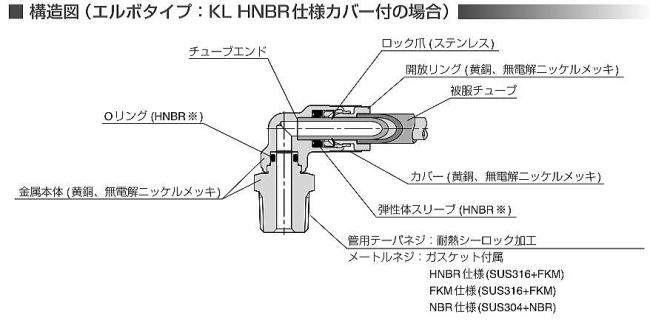

KL

エルボ
KC-1

ストレート
カバー無しタイプ

KOC-1

六角穴付ストレート
カバー無しタイプ
KL-1

エルボ
カバー無しタイプ
KB

ティー
KD

ブランチティー
KH-1

ユニバーサルエルボ
カバー無しタイプ
KB-1

ティー
カバー無しタイプ
KD-1

ブランチティー
カバー無しタイプ
KV

ユニオンエルボ
KU-1

ユニオンストレート
カバー無しタイプ
KM-1

隔壁ユニオン
カバー無しタイプ

KV-1

ユニオンエルボ
カバー無しタイプ
 KY

ユニオンワイ
KE-1

ユニオンティー
カバー無しタイプ
KY-1

ユニオンワイ
 カバー無しタイプ

オプション
CS

スパッタカバー
WR



インサートリング



◆チューブはこちら⇒スパッタチューブ
