耐圧防爆構造ユニオンカップリング
774

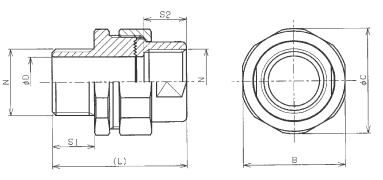

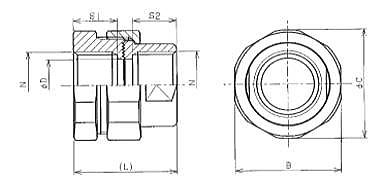

　●SUM-16〜104(おねじ×めねじ）型







主材質 鋼（ステンレス鋼も可）
表面処理 電気亜鉛メッキ
型式 N ΦＤ Ｓ1 Ｓ2 Ｂ ΦＣ Ｌ 重量（kg）
SUM-16L G1/2 14.5 17 17 35 37 54 0.18
SUM-22L G3/4 20.5 17 17 41 43 54 0.23
SUM-28L G1 26.5 19 19 50 53 59 0.35
SUM-36L G1-1/4 34.5 19 19 58 61 59 0.45
SUM-42L G1-1/2 40 23 23 67 71 77 0.8
SUM-54L G2 52 23 23 83 87 80 1.25
型式 N ΦＤ Ｓ Ｓ1 Ｂ ΦＣ Ｌ 重量（kg）
SUM-70L PF2-1/2 66 25 29 96 100 94 1.5
SUM-82L PF3 78 27 29 112 117 96 1.6
SUM-92L PF3-1/2 88 28 32 124 129 106 2.7
SUM-104L PF4 100 28 32 140 145 106 3.3

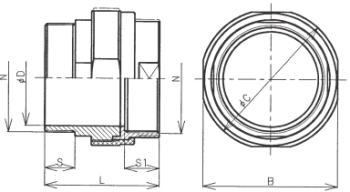

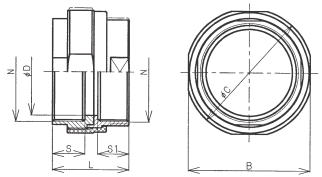

　●SUF-16〜104(めねじ×めねじ）型







主材質 鋼（ステンレス鋼も可）
表面処理 電気亜鉛メッキ
型式 N ΦＤ Ｓ1 Ｓ2 Ｂ ΦＣ Ｌ 重量
（kg）
SUＦ-16 G1/2 14.5 17 17 35 37 40 0.15
SUＦ-22 G3/4 20.5 17 17 41 43 40 0.20
SUＦ-28 G1 26.5 19 19 50 53 43 0.30
SUＦ-36 G1-1/4 34.5 19 19 58 61 43 0.43
SUＦ-42 G1-1/2 40 23 23 67 71 54 0.65
SUＦ-54 G2 52 23 23 83 87 57 1.05


型式 N ΦＤ Ｓ Ｓ1 Ｂ ΦＣ Ｌ 重量
（kg）
SUＦ-70 PF2-1/2 66 28 29 96 100 68 1.3
SUＦ-82 PF3 78 28 29 112 117 68 1.8
SUＦ-92 PF3-1/2 88 28 32 124 129 78 2.0
SUＦ-104 PF4 100 28 32 140 145 78 2.7


耐圧防爆構造ニップル
  774

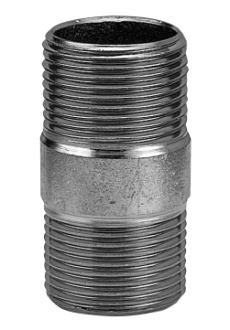

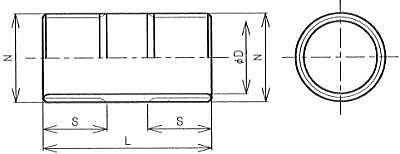

　●SNP-16〜104型



主材質 炭素鋼鋼管
（ステンレス鋼も可）
表面処理 電気亜鉛メッキ

型式 N ΦＤ Ｓ Ｌ 重量（kg）
SNP-16 PF1/2 16.1 19 50 0.05
SNP-22 PF3/4 21.6 19 50 0.06
SNP-28 PF1 27.6 23 61 0.10
SNP-36 PF1-1/4 35.7 23 61 0.14
SNP-42 PF1-1/2 41.6 23 61 0.16
SNP-54 PF2 52.9 25 65 0.21
SNP-70 PF2-1/2 67.9 25 65 0.30
SNP-82 PF3 80.7 30 80 0.45
SNP-92 PF3-1/2 93.2 35 90 0.64
SNP-104 PF4 105.3 35 90 1.27

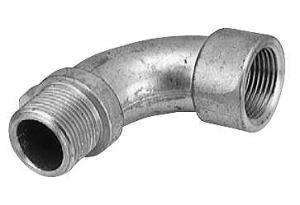

耐圧防爆構造90゜エルボ
  774

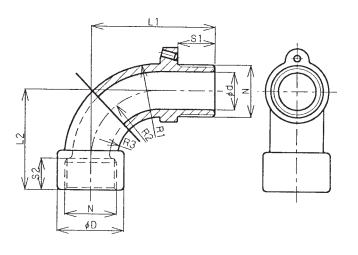

　●SSE-16〜28型

狭い場所で電線を90゜に曲げる場合にご使用ください。

主材質 アルミ合金鋳物
型式 N ΦＤ Φd Ｓ1 Ｓ2 Ｌ1 Ｌ2 R1 R2 R3 重量
（kg）
SSE-16 PF1/2 27 15 19 16 56 44 39.5  28 16.5  0.02
SSE-22 PF3/4 34 19 19 16 63 51 48.5 35 21.5 0.08
SSE-28 PF1 43 24 24 20 77 64 61 44 27 0.14
