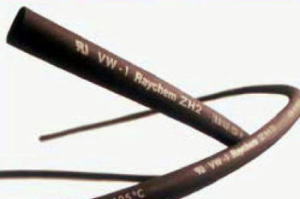

ZH2 サーモフィット熱収縮チューブ（一層構造/薄肉厚/柔軟：ハロゲンフリー） 276

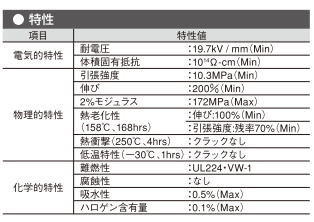

■ 基本特性
● 材質：放射線架橋
ポリオレフィン
● 収縮温度：90℃以上
● 収縮比：2：1
● 縦方向収縮率：＋1、-5％（ASTMD2671)
  ±3％（UL-224）
● 連続使用温度：−30〜125℃

■ 特長
● ハロゲンを全く使用せず、
  高度の難燃性を有する
● ハロゲンを全く使用せず、
  125℃での連続使用が可能
● 高度の柔軟性
● 短時間で収縮作業が可能

■ 用途
● ハロゲンフリーを要求される用途
● 接続箇所の絶縁、補強
● 電線の補強、結束
● 各種部品の保護
■ 規格
● UL（FileNo）
E35586　125℃、600V
VW-1
● CSA（FileNo）
LR31929、125℃、600V
  VW-1
● TE　Product　Spec
  RW-3036

■ 標準色
● 黒



■寸法表
型式 収縮前
内径		 完全収縮後
内径		 完全収縮後
肉厚		 SP
（スプール品）
最小値（mm）
D		 最大値（mm）
d		 最小値（mm）
W		 リール巻長（m）
ZH2　0.8/0.4-0-SP-SM 1.2±0.2 0.4 0.33 200
ZH2　1.0/0.50-0-SP-SM 1.5±0.2 0.5 0.33 200
ZH2　1.5/0.75-0-SP-SM 2.1±0.2 0.75 0.34 200
ZH2　2.0/1.00-0-SP-SM 2.6±0.2 1.0 0.43 200
ZH2　2.5/1.25-0-SP-SM 3.1±0.2 1.25 0.43 200
ZH2　3.0/1.50-0-SP-SM 3.6±0.2 1.5 0.43 200
ZH2　3.5/1.75-0-SP-SM 4.1±0.3 1.75 0.43 200
ZH2　4.0/2.00-0-SP-SM 4.6±0.3 2.0 0.43 200
ZH2　5.0/2.50-0-SP-SM 5.6±0.3 2.5 0.56 100
ZH2　6.0/3.00-0-SP-SM 6.6±0.3 3.0 0.56 100
ZH2　7.0/3.50-0-SP-SM 7.6±0.3 3.5 0.56 50
ZH2　8.0/4.00-0-SP-SM 8.6±0.3 4.0 0.56 50
ZH2　9.0/4.50-0-SP-SM 9.6±0.3 4.5 0.56 50
ZH2　10.0/5.00-0-SP-SM 10.4±0.3 5.0 0.56 50
ZH2　11.0/5.50-0-SP-SM 11.4±0.3 5.5 0.56 50
ZH2　12.0/6.00-0-SP-SM 12.7±0.3 6.0 0.56 50
ZH2　13.0/6.50-0-SP-SM 13.5±0.3 6.5 0.66 50
ZH2　14.0/7.00-0-SP-SM 14.4±0.4 7.0 0.68 50
ZH2　15.0/7.50-0-SP-SM 15.7±0.4 7.5 0.68 50
ZH2　16.0/8.00-0-SP-SM 16.9±0.4 8.0 0.68 50
ZH2　18.0/9.00-0-SP-SM 19.0±0.4 9.0 0.76 50
ZH2　20.0/10.00-0-SP-SM 21.4±0.4 10.0 0.76 50
ZH2　22.0/11.00-0-SP-SM 23.2±0.4 11.0 0.89 50
ZH2　25.0/12.50-0-SP-SM 26.8±0.4 12.5 0.89 50
ZH2　27.0/12.50-0-SP-SM 28.2±0.5 12.5 0.89 50
ZH2　28.0/14.00-0-SP-SM 30.0±0.5 14.0 0.89 50
ZH2　30.0/15.00-0-SP-SM 32.1±0.5 15.0 0.89 50
 ※最小注文数量・納期につきましてはお問い合わせ下さい。
 ※取り消し線の製品は、現在生産中止品となっております。（2020年9月23日）
