P.2318
ＫＮＦチューブ＆コネクター（ノンメタルフレキシブルチューブ）
※中止品

 【代替品候補】
  類似品はこちら → サンフレキNT
 001
■特長
KNFチューブは硬質塩化ビニールと軟質塩化ビニールを一体成形した超フレキシブルなチューブです。繰り返し曲げに非常に強く、難燃性・耐油性・耐候性・耐薬品性に優れ、軽量で、切断はカッターで簡単に切れる為、作業性抜群。また、コネクターは最高級のエンジニアプラスチック東レナイロン66を使用し、耐衝撃性強く耐油・耐薬品性にも優れる。
また、食品衛生法認可品です。（Ｓ61厚生省告示第84号）日本工作機械工業会ＭＡＳ規格サイズです。

■用途
ロボット・自動化機械・食品/包装機械・射出成型機・工作機械・業務用ゲームマシン等の電気配線保護。光ファイバー保護。


　●ＫＮＦチューブ
型式 内径
ｍｍ		 外径
ｍｍ		 定尺
ｍｍ
ＫＮＦ-22 20.8  26.7  50
ＫＮＦ-28 26.4  33.4  50
ＫＮＦ-36 35.0  42.2  50
※現在中止品となっております（2020年11月26日）

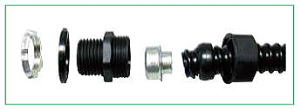

　●ストレートコン型式・ネジ仕様
 厚鋼ネジ型式 電線管ネジサイズ
（電線管サイズ）		 取付ネジ（mm）
外径×有効長		 対辺×対角
（mm）		 最小内径
φ（mm）		 概算重量
ｇ
ＭＡＳ-ＳＧ22N G-22/PF3/4" 26.4×14 35×38  20.0 35.0
ＭＡＳ-ＳＧ28N G-28/PF1" 33.2×16 44×48  26.0 54.0
ＭＡＳ-ＳＧ36N G-36/PF1-1/4" 41.9×18 56×60  35.0 92.0
※現在中止品となっております（2020年11月26日）
　●90°45°アングルコン型式
90°アングル型式 概算重量
ｇ		 45°アングル型式
ＭＡＳ-AG22N 40.0 ＭＡＳ-HAＧ22N
ＭＡＳ-AＧ28N 65.0 ＭＡＳ-HAＧ28N
ＭＡＳ-AＧ36N 110.0
※コネクターにはロックナット・ナイロンワッシャ付属します。
※現在中止品となっております（2020年11月26日）
