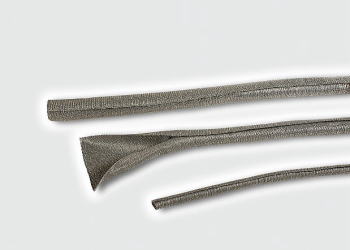

ヘラゲインTIシールドタイプ
029/164/225
素早く簡単にノイズ対策できる配線保護材。自己巻き付け式で、後付けも可能です。

■特長
●ケーブルに巻き付けることで、放射ノイズを
　30dB～40dB(1/31.6 ～ 1/100) 程度のノイズ遮蔽効果が
　あります。※1
●100%金属製のシールドスリーブと比較して、約30%
　重量を軽減しています。※2

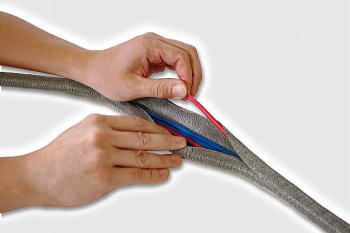

●自己巻き付け式で取り付け・取り外しが素早く簡単に
　できるため、既設配線の局部的なノイズ対策に最適です。

※1：CISPR25の評価結果に基づく　
※2：TWIST-IN-EMI30相当の場合

■材質
ポリエステル（PET）＋錫メッキ

■色
シルバー

■常時使用可能温度範囲
-20℃～＋85℃

※製品表面には錫メッキ処理を施しているため、作業時に
   は保護メガネ、手袋、作業着などの着用を推奨します。
型式 適用サイズ
φ（ｍｍ）		 全長
（ｍ/巻）		 販売単位
（巻）
TWIST-IN-EMI10 6.0～12.0 50 1
TWIST-IN-EMI20 12.0～22.0 20
TWIST-IN-EMI30 22.0～32.0 20

※製法上、一巻きの中には継ぎ目がある場合がございます。
   継ぎ目には該当箇所が明確にわかるように赤色のテープが巻かれています。

ラバークリップ
 029/164/225
ゴムの柔軟性を生かした、簡単、スピーディーな仮止めが可能な ハーネス仮固定用バンドです。

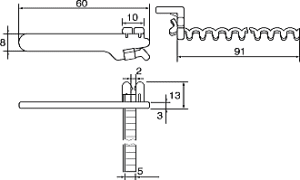

 単位：mm

■特長

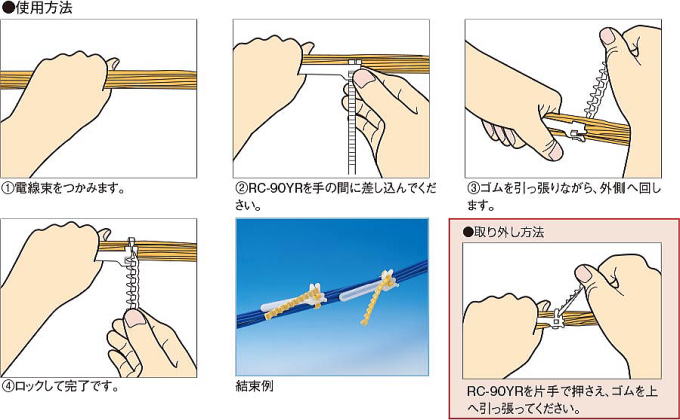

●巻いて、縛るという作業が、ゴムの柔軟性を利用して、簡単に素早くできます。
●取り外しや結束径の調整も簡単で、素手で作業しやすいよう、ベース部分にはＲ処理が施されています。
●磨耗した部分のストラップ先を切り落として、使用することも可能です。
   交換用としてゴム部分のみご購入いただくこともできます(型番：RC-90YM)。
●材質は、ベース部、ストラップ部ともに、PRTR法の指定化学物質を含有していません。

■材質

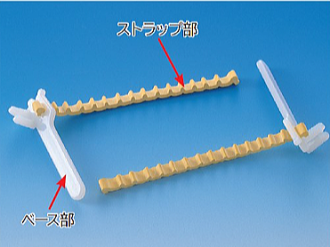

ストラップ部：天然ゴム・ベース部：６６ナイロン

■色
ストラップ部：黄・ベース部：乳白

■常時使用可能温度範囲
0℃～＋40℃
型式 結束径φ（mm） 販売単位
袋 ケース
RC-90YR 1.0～70.0 1,000個 5,000個
RC-90YM － 4,000本 8,000本
※RC-90YMは、ゴム製ストラップ部の型番です。
  ご注意

ラバークリップ、ストラップ部の取扱い及び保管上の注意について

●ストラップ部は天然ゴム製ですので、皮膚が弱い方は手袋を着用して作業されることをお勧めします。
●ストラップ部に亀裂が生じるため、常温・常湿の冷暗場所に保管してください。
●直射日光を避けて保管してください。
●オゾン発生機器のある場所を避けて保存してください。
●溶剤（トルエン、アセトン、ベンジン）によって、膨潤、溶解するため、溶剤を使用中の場所に
   保管しないでください。溶剤で洗浄しないでください。
●長期間伸張状態で保管しないでください。

アウトレバー・リピートタイ
 029/164/225
取り外しやすさを重視し、開発された結束バンドです。

■特長
●取り外しやすさを重視し、開発された結束バンドです。
   取り外しの際は、ニッパーなどの刃物が不要で、より
   安全に作業ができます。
●レバーは丸みを持たせた押しやすいデザインです。
   片手で即座にリリースできるため、作業時間の短縮に
   大幅に貢献します。

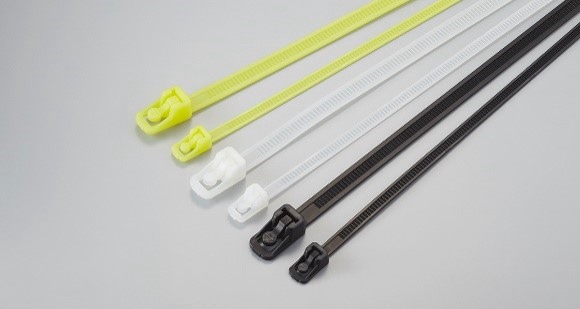

●屋内用に標準グレード（乳白色、黄色）のほかに、屋外用
   の耐侯グレード（黒色、緑色）もご用意しております。
●幅4.7㎜タイプは、マウントベースやタイマウントなどの
   各種固定具と併用することが可能です。
   各種固定具については別途お問い合わせください。

■材質
66ナイロン
難燃グレード：UL94V-2

■常時使用可能温度範囲
－40℃～＋85℃

標準グレード 屋内使用

型番 色 結束径 寸法（mm） ループ引張強度
（最小値）		 販売単位
φ（ｍｍ） 全長L 幅A B C D T N（kgf） 本/袋
ORF150-S 乳白 5.0～36.0 150 4.7 （14.0） 6.5 8.1 1.0 135(13.77) 100
ORF150-S-YLM 黄
ORF200-S 乳白 5.0～50.0 201 4.7 （14.0） 6.5 8.1 1.0 135(13.77) 100
ORF200-S-YLM 黄
ORF200 乳白 5.0～45.0 202 7.4 20.1 8.8 11.0 1.3 222.3(22.67) 100
ORF200-YLM 黄
ORF300 乳白 5.0～78.0 301 7.4 20.1 8.8 11.0 1.3 222.3(22.67) 100
ORF300-YLM 黄

耐候グレード 屋内外使用

型番 色 結束径 寸法（mm） ループ引張強度
（最小値）		 販売単位
φ（ｍｍ） 全長L 幅A B C D T N（kgf） 本/袋
ORF150-S-W 黒 5.0～36.0 150 4.7 （14.0） 6.5 8.1 1.0 135(13.77) 100
ORF150-S-GRN 緑
ORF200-S-W 黒 5.0～50.0 201 4.7 （14.0） 6.5 8.1 1.0 135(13.77) 100
ORF150-S-GRN 緑
ORF200-W 黒 5.0～45.0 202 7.4 20.1 8.8 11.0 1.3 222.3(22.67) 100
ORF300-W 黒 5.0～78.0 301 7.4 20.1 8.8 11.0 1.3 222.3(22.67) 100
