| 船舶機器向けスーパーグランド |
| 654 |
 |
   |
|
|
この度スーパーグランドがClassNK鋼船規格及び適当と認める規格に基づき審査され、
同会登録の船舶に使用して差し支えないものと認められました。
（但しこれは鑑定でありClassNK形式承認の対象ではございません） |

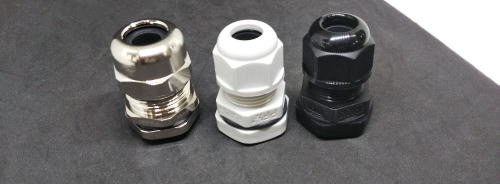

スーパーグランドを使用するメリット
■防水性能UP（国際防水等級IP68）
■適合電線サイズがワイドレンジ対応により大幅な集約が可能
例） 船用電線貫通金物 15a,15b,15c 3品番を1品番に集約
↓↓
A案：FGB21S-10B（G1/2、Φ11-6、ナイロン製）
B案：FBA21M-11（G1/2、Φ11-7、真鍮製）
■66ナイロン製(黒)が耐候性に優れ、重塩害地域でも使用可。
※既に様々な船舶機器関連等に多くの納入実績があります。
■大幅なコストダウンが可能
■好作業性で作業効率もUP
■ステンレス製やPP製(耐薬・耐蝕)など豊富なバリエーションがございます
＜アプリケーション例＞
集魚灯・投光器・魚群探知機・操船信号灯・GPSアンテナ・操舵システム・水位センサー・電動アクチュエーター・防災設備・浸水警報装置・冷凍コンテナ用インバーター・バラスト水処理装置 |
|

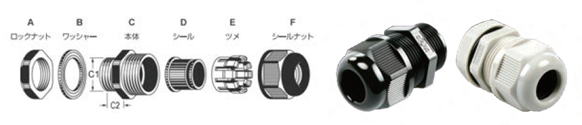

| FGAシリーズ |
|
取付部：G（PF）/JIS管用平行ネジ（JIS B0202）
材質：ロックナット・本体・シールナット・ツメ/66ナイロン(UL94V-2) 、ワッシャー・シール/EPDM
使用温度範囲：−40℃〜＋105℃（瞬時/1分：160℃）
IP等級：IP68
※船用貫通金物規格JIS F8801には準拠しておりません |
 |
| ネジ呼び |
品番 |
適応電線
サイズ
（mm） |
取付穴径
（φmm） |
ネジ長
（C2mm） |
スパナ
サイズ
A部/F部 |
グランド
本体
最小内径 |
包装
単位
（個） |
船用電線
貫通金物 |
| サイズ |
黒色 |
グレー |
| G3/8 |
FGA17-10 |
B |
G |
10〜6 |
17.0〜17.4 |
10 |
22/22 |
10.5 |
50 |
10a, 10b |
| G1/2 |
FGA21S-10 |
B |
G |
10〜6 |
21.4〜21.9 |
10 |
27/22 |
10.5 |
50 |
15a, 15b |
| FGA21M-11 |
B |
G |
11〜7 |
21.4〜21.9 |
10 |
27/24 |
12.5 |
50 |
15a, 15b, 15c |
| FGA21L-14 |
B |
G |
14〜9 |
21.4〜21.9 |
10 |
27/27 |
14 |
50 |
15a, 15b, 15c |
| G3/4 |
FGA26-16 |
B |
G |
16〜12 |
26.9〜27.4 |
12.5 |
33/33 |
19 |
50 |
20a, 20b, 20c |
| G1 |
FGA33-22 |
B |
G |
22〜16 |
33.8〜34.4 |
15 |
42/42 |
25 |
10 |
25a, 25b, 25c |
| G1-1/4 |
FGA42-25 |
B |
G |
25〜21 |
42.5〜43.1 |
15 |
53/52 |
32 |
10 |
30a, 30b |
| FGA42-30 |
B |
G |
30〜24 |
42.5〜43.1 |
15 |
53/52 |
32 |
10 |
30c |
| G1-1/2 |
FGA48-32 |
B |
G |
32〜26 |
48.4〜49.0 |
20 |
57/62 |
41 |
10 |
35a, 35b, 40a |
| FGA48-39 |
B |
G |
41〜33 |
48.4〜49.0 |
20 |
57/62 |
41 |
10 |
40b |
| G2 |
FGA60-46 |
B |
G |
46〜40 |
60.4〜61.2 |
20 |
70/76 |
51 |
10 |
45c, 50a, 50b |
|
| ※正式品番：色表記(B、G)は電線サイズ数字の直後に付記（例：FGA17-10B） |
|

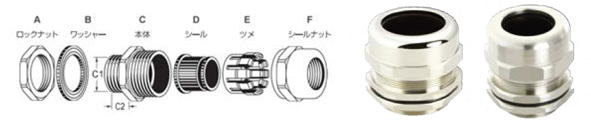

| FBA・FSAシリーズ |
| 654 |
取付部：G（PF）/JIS管用平行ネジ（JIS B0202）
材質：ロックナット・本体・シールナット/真鍮・SUS（303/304/316L)、
ツメ/66ナイロン（UL94V-2）、ワッシャー・シール/EPDM
使用温度範囲：−40℃〜＋105℃（瞬時/1分：160℃）
IP等級：IP68
※船用貫通金物規格JIS F8801には準拠しておりません |
 |
| ネジ呼び |
品番 |
適応電線
サイズ
（mm） |
取付穴径
（φmm） |
ネジ長
（C2mm） |
スパナ
サイズ
A部/F部 |
グランド
本体
最小内径 |
包装
単位
（個） |
船用電線
貫通金物 |
| 真鍮 |
SUS303 |
SUS304/316L |
| G3/8 |
FBA17-10 |
FSA17-10 |
FSA17-10※ |
10〜6 |
17.0〜17.4 |
9 |
22/22 |
10.5 |
10 |
10a, 10b |
| G1/2 |
FBA21-10 |
FSA21-10 |
FSA21-10※ |
10〜6 |
21.4〜21.9 |
10 |
26/26 |
14.5 |
10 |
15a, 15b |
| FBA21M-11 |
FSA21M-11 |
- |
11〜7 |
21.4〜21.9 |
9.5 |
24/24 |
12.5 |
10 |
15a, 15b, 15c |
| FBA21-13 |
FSA21-13 |
FSA21-13※ |
14〜9 |
21.4〜21.9 |
10 |
26/26 |
14.5 |
10 |
15a, 15b, 15c |
| G3/4 |
FBA26-16 |
FSA26-16 |
FSA26-16※ |
16〜12 |
26.9〜27.4 |
12 |
32/32 |
18.5 |
10 |
20a, 20b, 20c |
| G1 |
FBA33-22 |
FSA33-22 |
FSA33-22※ |
22〜16 |
33.8〜34.4 |
12.5 |
41/41 |
25 |
10 |
25a, 25b, 25c |
| G1-1/4 |
FBA42-25 |
FSA42-25 |
- |
25〜21 |
42.5〜43.1 |
15 |
50/50 |
32 |
5 |
30a, 30b |
| FBA42-30 |
FSA42-30 |
- |
30〜24 |
42.5〜43.1 |
15 |
50/50 |
32 |
5 |
30c |
| G1-1/2 |
FBA48-32 |
FSA48-32 |
- |
32〜26 |
48.4〜49.0 |
15 |
60/60 |
41.5 |
2 |
35a, 35b, 40a |
| FBA48-39 |
FSA48-39 |
- |
41〜33 |
48.4〜49.0 |
15 |
60/60 |
41.5 |
2 |
40b |
| G2 |
FBA60-46 |
FSA60-46 |
- |
46〜40 |
60.4〜61.2 |
15 |
73/73 |
51.5 |
2 |
45c, 50a, 50b |
| G2-1/2 |
FBA75-56 |
FSA75-56 |
- |
56〜50 |
76.0〜76.8 |
15 |
85/88 |
66.5 |
1 |
55c, 60a, 60b, 60c |
|
| ※正式品番：材質表記（-S304、-S316L）は品番末尾にいずれかを付記（例：FSA17-10-S304、FSA17-10-S316L） |
| |
