| タイダクトホース 耐油ＧＬ型 |
|
|
■特長
・潤滑油・切削油等に対して硬化しにくい耐油性特殊材料
（ホース軟質部）を使用しています。
・軽量で、屈曲性に富んでいます。
・通気抵抗が少ないので高い輸送能力が得られます。
■用途
・施盤、フライス盤等、工作機のオイルミストの回収。
・油が飛び散る場所での吸排気用。
|
|

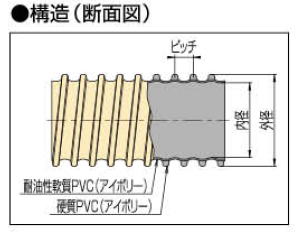

■寸法および特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
許容圧力(20℃) |
許容曲げ半径 |
標準重量 |
定尺 |
| mm |
mm |
mm |
mm |
MPa |
mm以上 |
g/m |
m |
| 423-耐油GL 38φ |
38 |
38.1±1.0 |
45.9 |
9.0 |
0.06 |
35 |
300 |
20 |
| 423-耐油GL 50φ |
50 |
50.8 +1.5 -1 |
59.9 |
12.0 |
0.05 |
50 |
480 |
| 423-耐油GL 65φ |
65 |
63.5 +1.5 -1 |
72.6 |
12.0 |
0.04 |
60 |
600 |
| 423-耐油GL 75φ |
75 |
76.2 +1.5 -1 |
85.8 |
14.5 |
0.04 |
75 |
650 |
| 423-耐油GL 90φ |
90 |
89.0 ±1.5 |
98.6 |
14.5 |
0.03 |
85 |
730 |
| 423-耐油GL 100φ |
100 |
101.6 ±1.5 |
112 |
14.5 |
0.03 |
90 |
980 |
| 423-耐油GL 125φ |
125 |
127.0 ±1.5 |
137.5 |
17.5 |
0.02 |
120 |
1,100 |
| 423-耐油GL 150φ |
150 |
152.4 ±1.5 |
163.8 |
17.5 |
0.02 |
150 |
1,350 |
| 423-耐油GL 200φ |
200 |
202.0 ±2.0 |
215.0 |
17.5 |
0.01 |
210 |
2,290 |
|

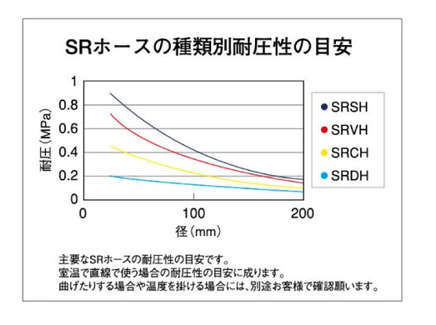

| シリコーンダクトホースSRDH TS／GSタイプ（受注生産品） |
|
|
■ＴＳ（ポリエステエルクロス）特長
・ポリエステルクロスにシリコーンゴムをトッピングした
材料と補強ワイヤーで構成された軽量でフレキシブルな
ダクトホースです。
・耐熱性、耐寒性に優れ、-50〜150℃で使用可能です。
・用途…・熱風、排ガス等の送排気に使用。
■ＧＳ（ガラスクロス）特長
・ガラスクロスにシリコーンゴムをトッピングした材料と
補強ワイヤーで構成された軽量でフレキシブルな
ダクトホースです。
・耐熱性、耐寒性に優れ、-50〜200℃で使用可能です。
・用途…・熱風、排ガス等の送排気に使用。
※SRDHは、端末にワイヤーが露出している場合が
ありますので、取り扱いには十分ご注意下さい。
●ご指定がなければ口元（ストレート部）無しでのご提供になります。
口元が必要な場合、その旨をお伝え下さい。
＊口元長さ φ65未満： 50mm
φ65以上： 口径と同じ長さです。
上記以外の口元長さご希望の場合はお問い合わせ下さい。
＊長さは口元を含んだ長さとなります。
例： 2mでφ65をご注文頂いた場合
↓
全長2000mm 両端口元長さ：65mm ジャバラ部長さ1870mm |

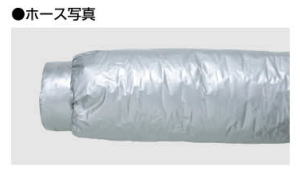

| ●ホース写真 |
 |
| ・口元なし |
 |
| ・口元付き |
|

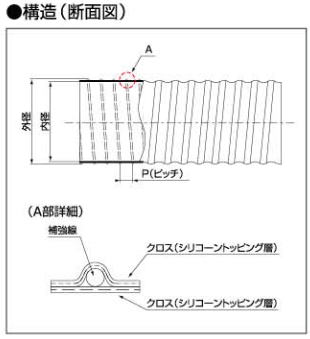

■ＴＳタイプ（ポリエステエルクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| （φ） |
(mm) |
(mm) |
(mm) |
m |
| 423-SRDH TS 25φ |
25 |
25.0 |
(28.0) |
8 |
2 |
| 423-SRDH TS 38φ |
38 |
38.0 |
(41.0) |
8 |
| 423-SRDH TS 50φ |
50 |
50.0 |
(53.0) |
10 |
| 423-SRDH TS 65φ |
65 |
65.0 |
(68.0) |
10 |
| 423-SRDH TS 75φ |
75 |
75.0 |
(79.0) |
10 |
| 423-SRDH TS 76φ |
76 |
76.3 |
(80.0) |
10 |
| 423-SRDH TS 90φ |
90 |
90.0 |
(94.0) |
12 |
| 423-SRDH TS 100φ |
100 |
100.0 |
(104.0) |
12 |
| 423-SRDH TS 101φ |
101 |
101.3 |
(105.0) |
12 |
| 423-SRDH TS 125φ |
125 |
126.5 |
(132.0) |
13 |
| 423-SRDH TS 140φ |
140 |
139.5 |
(145.0) |
13 |
| 423-SRDH TS 150φ |
150 |
150.0 |
(155.0) |
13 |
| 423-SRDH TS 165φ |
165 |
165.0 |
(170.0) |
13 |
| 423-SRDH TS 175φ |
175 |
178.0 |
(183.0) |
15 |
| 423-SRDH TS 200φ |
200 |
203.0 |
(208.0) |
15 |
| 423-SRDH TS 254φ |
254 |
254.0 |
(259.0) |
16.5 |
|
■ＧＳタイプ（ガラスクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRDH GS 25φ |
25 |
25.0 |
(28.0) |
8 |
2 |
| 423-SRDH GS 38φ |
38 |
38.0 |
(41.0) |
8 |
| 423-SRDH GS 50φ |
50 |
50.0 |
(53.0) |
10 |
| 423-SRDH GS 65φ |
65 |
65.0 |
(68.0) |
10 |
| 423-SRDH GS 75φ |
75 |
75.0 |
(79.0) |
10 |
| 423-SRDH GS 76φ |
76 |
76.3 |
(80.0) |
10 |
| 423-SRDH GS 90φ |
90 |
90.0 |
(94.0) |
12 |
| 423-SRDH GS 100φ |
100 |
100.0 |
(104.0) |
12 |
| 423-SRDH GS 101φ |
101 |
101.3 |
(105.0) |
12 |
| 423-SRDH GS 125φ |
125 |
126.5 |
(132.0) |
13 |
| 423-SRDH GS 140φ |
140 |
139.5 |
(145.0) |
13 |
| 423-SRDH GS 150φ |
150 |
150.0 |
(155.0) |
13 |
| 423-SRDH GS 165φ |
165 |
165.0 |
(170.0) |
13 |
| 423-SRDH GS 175φ |
175 |
178.0 |
(183.0) |
15 |
| 423-SRDH GS 200φ |
200 |
203.0 |
(208.0) |
15 |
| 423-SRDH GS 254φ |
254 |
254.0 |
(259.0) |
16.5 |
|
※数値は、基準値で保証値ではありません。規格については、予告無く変更する可能性がありますのでご了承下さい。
※定尺は２mです。上記以外の径や長さについては、ご相談下さい。
※外径は、設計値で保証値ではありません。
※別途、口元付も製造可能です。
|
| シリコーンクリーナーホースSRCH TSC/GSCタイプ（受注生産品） |
|
|
■ＴＳＣ（ポリエステエルクロス）特長
・ポリエステルクロスにシリコーンゴムをトッピングした
材料と、シリコーンゴム及び補強ワイヤーで構成された
軽量でフレキシブルな扱いやすいクリーナーホースです。
・耐熱性、耐寒性に優れ、-50〜150℃で使用可能です。
・用途…・溶剤等の排煙の吸引に使用。
■ＧＳＣ（ガラスクロス）特長
・ガラスクロスにシリコーンゴムをトッピングした
材料と、シリコーンゴム及びワイヤーで構成された
軽量でフレキシブルな扱いやすいクリーナーホースです。
・耐熱性、耐寒性に優れ、-50〜200℃で使用可能です。
・用途…・溶剤等の排煙の吸引に使用
●通常両端口元（ストレート部）付きでの対応となります。
＊口元長さ φ65未満： 50mm
φ65以上： 口径と同じ長さです。
上記以外の口元長さご希望の場合はお問い合わせ下さい。
＊長さは口元を含んだ長さとなります。
例： 2mでφ65をご注文頂いた場合
↓
全長2000mm 両端口元長さ：65mm ジャバラ部長さ1870mm |
|

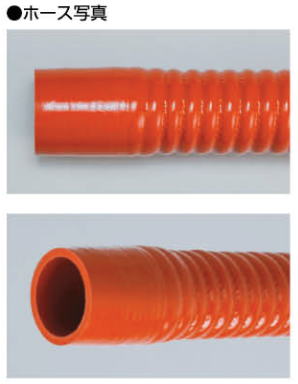

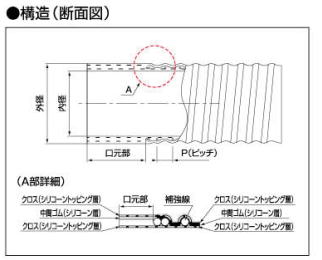

■ＴＳＣタイプ（ポリエステエルクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRCH TSC 25φ |
25 |
25.0 |
(32.0) |
10.0 |
2 |
| 423-SRCH TSC 38φ |
38 |
38.0 |
(46.0) |
10.0 |
| 423-SRCH TSC 50φ |
50 |
50.0 |
(59.0) |
12.0 |
| 423-SRCH TSC 65φ |
65 |
65.0 |
(74.0) |
13.0 |
| 423-SRCH TSC 75φ |
75 |
75.0 |
(84.0) |
14.0 |
| 423-SRCH TSC 76φ |
76 |
76.3 |
(85.0) |
14.0 |
| 423-SRCH TSC 90φ |
90 |
90.0 |
(101.0) |
14.0 |
| 423-SRCH TSC 100φ |
100 |
100.0 |
(111.0) |
14.0 |
| 423-SRCH TSC 101φ |
101 |
101.3 |
(112.0) |
14.0 |
| 423-SRCH TSC 125φ |
125 |
126.5 |
(139.0) |
15.0 |
| 423-SRCH TSC 140φ |
140 |
139.5 |
(152.0) |
17.0 |
| 423-SRCH TSC 150φ |
150 |
150.0 |
(163.0) |
17.0 |
| 423-SRCH TSC 165φ |
165 |
165.0 |
(178.0) |
19.0 |
| 423-SRCH TSC 175φ |
175 |
178.0 |
(191.0) |
22.0 |
| 423-SRCH TSC 200φ |
200 |
203.0 |
(216.0) |
22.0 |
| 423-SRCH TSC 254φ |
254 |
254.0 |
(267.0) |
22.0 |
|
■ＧＳＣタイプ（ガラスクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRCH GSC 25φ |
25 |
25.0 |
(32.0) |
10.0 |
2 |
| 423-SRCH GSC 38φ |
38 |
38.0 |
(46.0) |
10.0 |
| 423-SRCH GSC 50φ |
50 |
50.0 |
(59.0) |
12.0 |
| 423-SRCH GSC 65φ |
65 |
65.0 |
(74.0) |
13.0 |
| 423-SRCH GSC 75φ |
75 |
75.0 |
(84.0) |
14.0 |
| 423-SRCH GSC 76φ |
76 |
76.3 |
(85.0) |
14.0 |
| 423-SRCH GSC 90φ |
90 |
90.0 |
(101.0) |
14.0 |
| 423-SRCH GSC 100φ |
100 |
100.0 |
(111.0) |
14.0 |
| 423-SRCH GSC 101φ |
101 |
101.3 |
(112.0) |
14.0 |
| 423-SRCH GSC 125φ |
125 |
126.5 |
(139.0) |
15.0 |
| 423-SRCH GSC 140φ |
140 |
139.5 |
(152.0) |
17.0 |
| 423-SRCH GSC 150φ |
150 |
150.0 |
(163.0) |
17.0 |
| 423-SRCH GSC 165φ |
165 |
165.0 |
(178.0) |
19.0 |
| 423-SRCH GSC 175φ |
175 |
178.0 |
(191.0) |
22.0 |
| 423-SRCH GSC 200φ |
200 |
203.0 |
(216.0) |
22.0 |
| 423-SRCH GSC 254φ |
254 |
254.0 |
(267.0) |
22.0 |
|
※数値は、基準値で保証値ではありません。規格については、予告無く変更する可能性がありますのでご了承下さい。
※定尺は２mです。上記以外の径や長さについては、ご相談下さい。
※外径は、設計値で保証値ではありません。
|
| シリコーンバキュームホースSRVH TSV/GSVタイプ（受注生産品） |
|
|
■ＴＳV（ポリエステエルクロス）特長
・ポリエステルクロスにシリコーンゴムをトッピングした
材料と、シリコーンゴム及び補強ワイヤーで構成された
バキュームホースです。
・耐熱性、耐寒性に優れ、-50〜150℃で使用可能です。
・用途…・ホース内面にゴム層が有る為、耐摩耗性を
必要とする吸引用に使用。
■ＧＳV（ガラスクロス）特長
・ガラスクロスにシリコーンゴムをトッピングした
材料と、シリコーンゴム及びワイヤーで構成された
バキュームホースです。
・耐熱性、耐寒性に優れ、-50〜200℃で使用可能です。
・用途…・ホース内面にゴム層が有る為、耐摩耗性を
必要とする吸引用に使用
●通常両端口元（ストレート部）付きでの対応となります。
＊口元長さ φ65未満： 50mm
φ65以上： 口径と同じ長さです。
上記以外の口元長さご希望の場合はお問い合わせ下さい。
＊長さは口元を含んだ長さとなります。
例： 2mでφ65をご注文頂いた場合
↓
全長2000mm 両端口元長さ：65mm ジャバラ部長さ1870mm |
|

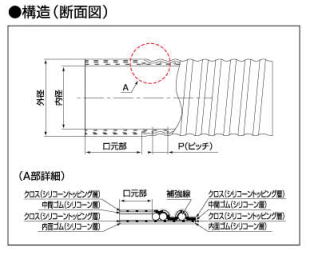

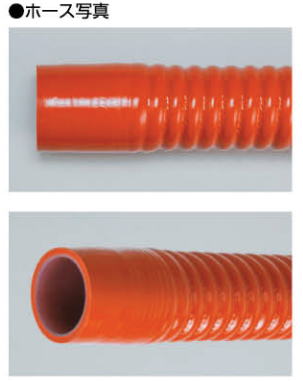

■ＴＳVタイプ（ポリエステエルクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRVH TSV 25φ |
25 |
25.0 |
(36.0) |
10.0 |
2 |
| 423-SRVH TSV 38φ |
38 |
38.0 |
(49.0) |
10.0 |
| 423-SRVH TSV 50φ |
50 |
50.0 |
(62.0) |
12.0 |
| 423-SRVH TSV 65φ |
65 |
65.0 |
(76.0) |
13.0 |
| 423-SRVH TSV 75φ |
75 |
75.0 |
(86.0) |
14.0 |
| 423-SRVH TSV 76φ |
76 |
76.3 |
(87.0) |
14.0 |
| 423-SRVH TSV 90φ |
90 |
90.0 |
(102.0) |
14.0 |
| 423-SRVH TSV 100φ |
100 |
100.0 |
(113.0) |
14.0 |
| 423-SRVH TSV 101φ |
101 |
101.3 |
(114.0) |
14.0 |
| 423-SRVH TSV 125φ |
125 |
126.5 |
(141.0) |
15.0 |
| 423-SRVH TSV 140φ |
140 |
139.5 |
(154.0) |
17.0 |
| 423-SRVH TSV 150φ |
150 |
150.0 |
(164.0) |
17.0 |
| 423-SRVH TSV 165φ |
165 |
165.0 |
(179.0) |
19.0 |
| 423-SRVH TSV 175φ |
175 |
178.0 |
(192.0) |
22.0 |
| 423-SRVH TSV 200φ |
200 |
203.0 |
(217.0) |
22.0 |
| 423-SRVH TSV 254φ |
254 |
254.0 |
(268.0) |
22.0 |
|
■ＧＳVタイプ（ガラスクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRVH GSV 25φ |
25 |
25.0 |
(36.0) |
10.0 |
2 |
| 423-SRVH GSV 38φ |
38 |
38.0 |
(49.0) |
10.0 |
| 423-SRVH GSV 50φ |
50 |
50.0 |
(62.0) |
12.0 |
| 423-SRVH GSV 65φ |
65 |
65.0 |
(76.0) |
13.0 |
| 423-SRVH GSV 75φ |
75 |
75.0 |
(86.0) |
14.0 |
| 423-SRVH GSV 76φ |
76 |
76.3 |
(87.0) |
14.0 |
| 423-SRVH GSV 90φ |
90 |
90.0 |
(102.0) |
14.0 |
| 423-SRVH GSV 100φ |
100 |
100.0 |
(113.0) |
14.0 |
| 423-SRVH GSV 101φ |
101 |
101.3 |
(114.0) |
14.0 |
| 423-SRVH GSV 125φ |
125 |
126.5 |
(141.0) |
15.0 |
| 423-SRVH GSV 140φ |
140 |
139.5 |
(154.0) |
17.0 |
| 423-SRVH GSV 150φ |
150 |
150.0 |
(164.0) |
17.0 |
| 423-SRVH GSV 165φ |
165 |
165.0 |
(179.0) |
19.0 |
| 423-SRVH GSV 175φ |
175 |
178.0 |
(192.0) |
22.0 |
| 423-SRVH GSV 200φ |
200 |
203.0 |
(217.0) |
22.0 |
| 423-SRVH GSV 254φ |
254 |
254.0 |
(268.0) |
22.0 |
|
※数値は、基準値で保証値ではありません。規格については、予告無く変更する可能性がありますのでご了承下さい。
※定尺は２mです。上記以外の径や長さについては、ご相談下さい。
※外径は、設計値で保証値ではありません。
|
| シリコーンサクションホースSRSH TSH/GSHタイプ（受注生産品） |
|
|
■ＴＳH（ポリエステエルクロス）特長
・ポリエステルクロスにシリコーンゴムをトッピングした
材料と、シリコーンゴム及び補強ワイヤーで構成された
サクションホースです。
・耐熱性、耐寒性に優れ、-50〜150℃で使用可能です。
・ ホース内面・中面・外面にゴム層が有る為、耐摩耗性、
耐圧性に優れたサクションホースです。
・用途…・高温での液及び、粉流体の圧送や吸引に使用。
■ＧＳH（ガラスクロス）特長
・ガラスクロスにシリコーンゴムをトッピングした
材料と、シリコーンゴム及びワイヤーで構成された
サクションホースです。
・耐熱性、耐寒性に優れ、-50〜200℃で使用可能です。
・ホース内面・中面・外面にゴム層が有る為、耐摩耗性、
耐圧性に優れたサクションホースです。
・用途…・高温での液及び、粉流体の圧送や吸引に使用
●通常両端口元（ストレート部）付きでの対応となります。
＊口元長さ φ65未満： 50mm
φ65以上： 口径と同じ長さです。
上記以外の口元長さご希望の場合はお問い合わせ下さい。
＊長さは口元を含んだ長さとなります。
例： 2mでφ65をご注文頂いた場合
↓
全長2000mm 両端口元長さ：65mm ジャバラ部長さ1870mm
|
|

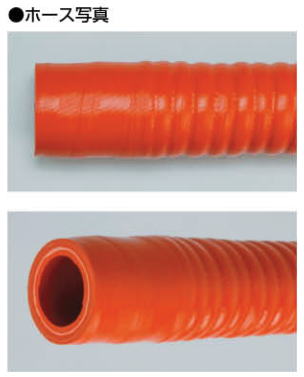

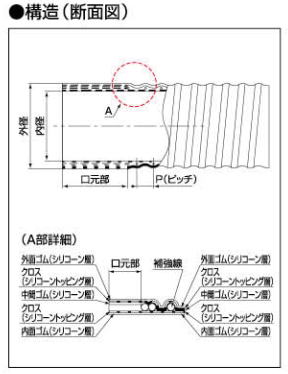

■ＴＳHタイプ（ポリエステエルクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRSH TSH 25φ |
25 |
25.0 |
(43.0) |
10.0 |
2 |
| 423-SRSH TSH 38φ |
38 |
38.0 |
(57.0) |
12.0 |
| 423-SRSH TSH 50φ |
50 |
50.0 |
(69.0) |
13.0 |
| 423-SRSH TSH 65φ |
65 |
65.0 |
(84.0) |
13.0 |
| 423-SRSH TSH 76φ |
76 |
76.3 |
(96.0) |
14.0 |
| 423-SRSH TSH 90φ |
90 |
90.0 |
(110.0) |
14.0 |
| 423-SRSH TSH 100φ |
100 |
100.0 |
(120.0) |
14.0 |
| 423-SRSH TSH 101φ |
101 |
101.3 |
(121.0) |
14.0 |
| 423-SRSH TSH 125φ |
125 |
126.5 |
(147.0) |
15.0 |
| 423-SRSH TSH 140φ |
140 |
139.5 |
(160.0) |
17.5 |
| 423-SRSH TSH 150φ |
150 |
150.0 |
(170.0) |
17.5 |
| 423-SRSH TSH 165φ |
165 |
165.0 |
(185.0) |
20.0 |
|
■ＧＳHタイプ（ガラスクロス） 寸法・特性
| コード |
呼径 |
内径 |
外径 |
ピッチ |
定尺 |
| (φ) |
(mm) |
(mm) |
(mm) |
m |
| 423-SRSH GSH 25φ |
25 |
25.0 |
(43.0) |
10.0 |
2 |
| 423-SRSH GSH 38φ |
38 |
38.0 |
(57.0) |
12.0 |
| 423-SRSH GSH 50φ |
50 |
50.0 |
(69.0) |
13.0 |
| 423-SRSH GSH 65φ |
65 |
65.0 |
(84.0) |
13.0 |
| 423-SRSH GSH 76φ |
76 |
76.3 |
(96.0) |
14.0 |
| 423-SRSH GSH 90φ |
90 |
90.0 |
(110.0) |
14.0 |
| 423-SRSH GSH 100φ |
100 |
100.0 |
(120.0) |
14.0 |
| 423-SRSH GSH 101φ |
101 |
101.3 |
(121.0) |
14.0 |
| 423-SRSH GSH 125φ |
125 |
126.5 |
(147.0) |
15.0 |
| 423-SRSH GSH 140φ |
140 |
139.5 |
(160.0) |
17.5 |
| 423-SRSH GSH 150φ |
150 |
150.0 |
(170.0) |
17.5 |
| 423-SRSH GSH 165φ |
165 |
165.0 |
(185.0) |
20.0 |
|
※数値は、基準値で保証値ではありません。規格については、予告無く変更する可能性がありますのでご了承下さい。
※定尺は２mです。上記以外の径や長さについては、ご相談下さい。
※外径は、設計値で保証値ではありません。
|
| タイフネン ＮＨ−１型 |
|
|
■特長
・伸縮および屈曲性に優れ、しかも断熱性に富んでいます。
・耐久性に優れ４分の１に圧縮できる為、作業効率は
もとより大幅な輸送コストの軽減が図れ、在庫スペースが
少なくて済みます。
・内張材として特殊不燃布を使用しておりますので、
軽量で消音および結露防止に優れています。
■用途
・大型建築物の空調用枝管
・各種空調用枝枝管
※国土交通省不燃材料認定品。
（NM-0601号）
※空調配管用ダクトホース
国土交通省不燃材料認定品
|
|
■寸法および特性
| コード |
呼径 |
90°最小曲げ半径 |
定尺 |
| (φ) |
(mm) |
m |
| 423-NH1-φ100 |
100 |
190 |
1〜10mで指定(m単位） |
| 423-NH1-φ125 |
125 |
230 |
| 423-NH1-φ150 |
150 |
270 |
| 423-NH1-φ175 |
175 |
300 |
| 423-NH1-φ200 |
200 |
450 |
| 423-NH1-φ225 |
225 |
500 |
| 423-NH1-φ250 |
250 |
550 |
| 423-NH1-φ100 |
275 |
600 |
| 423-NH1-φ100 |
300 |
650 |
| 423-NH1-φ100 |
350 |
920 |
| 423-NH1-φ100 |
400 |
1050 |
|
