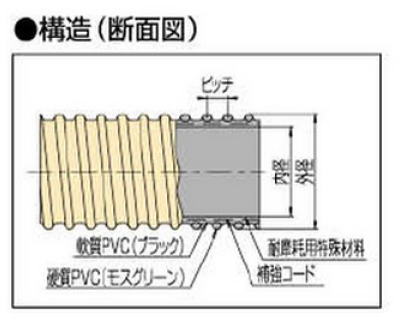

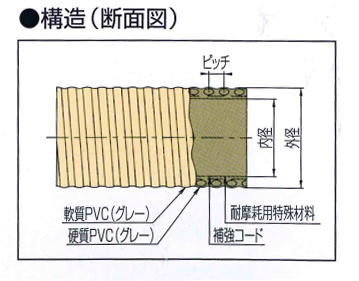

　タイパワーホース　ＷＲ−Ｓ型　（受注生産品）
 423

■特長

・許容圧力は2.0MPa（内筒拡大金具の場合）です。
・内装特殊材料の使用により、優れた耐摩耗性を備えています。
・長尺が可能なので、配管作業の効率化が出来ます。


■用途

・泥水シールド、リバース等の泥水の吸圧送
　（特に、シールドの排泥配管用。）
・土木工事の泥水の吸圧送
・砂、砂利、ヘドロ等の吸圧送
・耐圧性、耐摩耗性が要求される時の吸圧送


■ご注文時の注意

・WR-S型は「右巻き」です
・ホースの耐圧性能を充分に発揮させる為、金具は内筒拡大式に
　なります。





■寸法及び特性
コード 呼径 内径 外径 ピッチ 許容圧力(20℃) 許容曲げ半径 標準重量 定尺
mm mm mm mm MPa mm以上 g/m m
423-WR-S 100φ 100 101.6 134.0 16.5 2.00 1500 5200 20 or 50
423-WR-S 150φ 150 152.4 192.5 24.0 2.00 2050 9400 20
423-WR-S 200φ 200 203.0 250.0 25.0 2.00 3250 14500 20

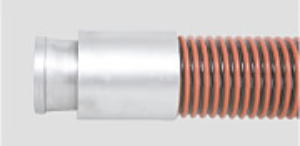

 　タイパワーホース　ＦＣ型　（モルタルホース）　（受注生産品）
 423

■特長

・加圧時の伸びが小さく、耐圧性能に優れています。
・耐摩耗性に優れています。
・内筒拡大金具の採用により、内面が平滑となり流体の流れが
　スムーズです（当社にて取り付けの場合）


■用途

・シールド工事でのモルタル圧送
・高粘土物質の圧送



■寸法及び特性
コード 呼径 内径 外径 ピッチ 許容圧力(20℃) 許容曲げ半径 標準重量 定尺
mm mm mm mm MPa mm以上 g/m m
423-FC 38φ 38 38.5 54.0 9.0 1.50 500 1180 20 or 50
423-FC 50φ 50 51.0 65.0 10.5 1.50 700 1500 20 or 50
423-FC 75φ 75 76.5 96.0 15.0 2.00 1200 3000 20 or 50

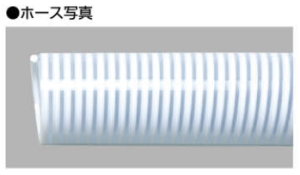

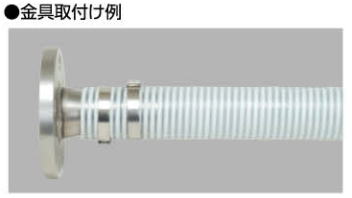

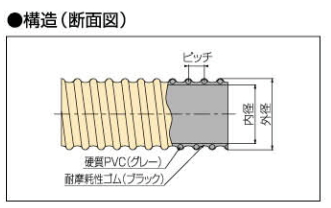

　クリスタルホース　耐摩Ｗ型
 423

■特長

・耐摩耗用ゴムを採用している為、耐摩耗性は
　クリスタルホースＷＴ型の３倍以上です。
　（当社で実施の吹き付け摩耗試験結果による）
・導電性ゴムにより、静電気帯電防止効果が
　あります。
・冬期低温時でも柔軟性が優れている為、
　取扱作業性が良好です。
・デリバリー、サクション両方に使用出来ます。


■用途

・造船所、製鉄所等での砂利、スラリー鉱石、
　サンドブラストの吸圧送用。
・焼却灰の回収用
・米、麦、トウモロコシなどの穀物輸送用。

※耐摩Ｗ型は右巻きです。


■寸法及び特性
コード 呼径 内径 外径 ピッチ 許容圧力(20℃) 許容曲げ半径 標準重量 定尺
mm mm mm mm MPa mm以上 g/m m
423-耐摩W　38φ (38) 38.1±0.5 46.3 9.0 0.30 100 500 20
423-耐摩W　50φ 50 50.8±0.5 59.3 10.0 0.25 120 720
423-耐摩W　65φ 65 63.5±1.0 74.5 14.0 0.25 150 1000
423-耐摩W　75φ 75 76.2±1.0 89.3 15.0 0.25 200 1450
423-耐摩W　90φ (90) 89.0±1.0 103.5 16.0 0.20 270 2000
423-耐摩W　100φ 100 101.6±1.5 118.0 16.5 0.20 300 2560
423-耐摩W　125φ (125) 126.5±1.5 142.7 22.0 0.15 400 3320
423-耐摩W　150φ (150) 152.0±2.0 172.5 22.0 0.10 600 5000

※( 　)は受注生産品です

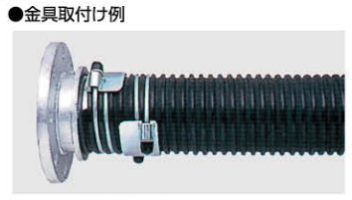

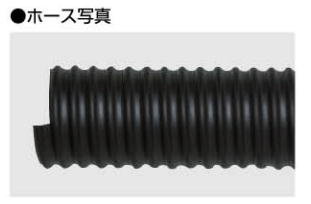

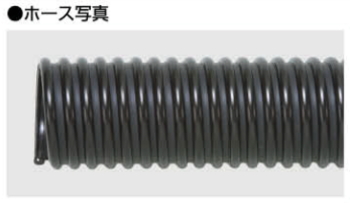

  クリスタルホース　ＷＡ型　（受注生産品）
423

■特長

・直管状態で熱風100℃に耐え、優れた耐熱性を
　有しています。
・導電性ゴムにより、静電気帯電防止効果があります。


■ 用途

・砂利、スラリー鉱石、サンドブラストなどの吸圧送用。
・焼却灰の回収用。
・米、麦、トウモロコシなどの穀物輸送。

※WA型は右巻きです。


■寸法及び特性
コード 呼径 内径 外径 ピッチ 許容圧力(20℃) 許容曲げ半径 標準重量 定尺
mm mm mm mm MPa mm以上 g/m m
423-WA　38φ 38 38.1±0.5 48.0 9.0 0.10 130 570 20　or　50
423-WA　50φ 50 50.8±1.0 62.6 10.0 0.10 180 860 20　or　50
423-WA　65φ 65 63.5±1.0 77.0 14.0 0.10 220 1200 20　or　50
423-WA　75φ 75 76.2±1.0 92.0 15.0 0.10 300 1560 20　or　50
423-WA　90φ 90 89.0±1.0 107.0 16.0 0.10 380 2070 20　or　50
423-WA　100φ 100 101.6±1.5 120.5 16.5 0.10 570 2620 20　or　50
423-WA　125φ 125 126.5±1.5 148.0 22.0 0.10 600 3950 20
423-WA　150φ 150 152.0±1.5 173.0 22.0 0.10 900 4800 20
423-WA　200φ 200 205.0±1.5 230.0 24.0 0.10 1000 7900 10

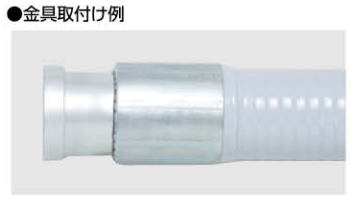

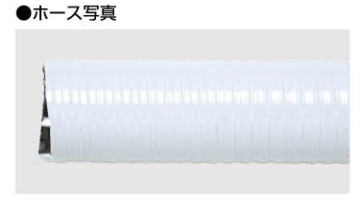

 クリスタルホース　食品Ｆ型
 423

■特長

・フタル酸エステル類は使用しておりません。
・食品衛生法厚生労働省告示595号に基づく器具及び
　容器包装の規格に適合しています。
・油脂及び脂肪性食品に使用出来ます。


■用途

・酒、醤油、清涼飲料水の輸送。
・その他の食品輸送。

※ご使用期間中に、内面摩耗により硬質部が露出しますと、
　硬質の破片が輸送物に混入しますので、内面摩耗に
　十分ご注意の上、事前に新しいホースに交換してください。



■寸法及び特性
コード 呼径 内径 外径 ピッチ 許容圧力(20℃) 許容曲げ半径 標準重量 定尺
mm mm mm mm MPa mm以上 g/m m
423-食品F　25φ 25 25.4 32.0 6.5 0.50 210 350 50
423-食品F　32φ (32) 32.0 39.0 6.5 0.45 320 475
423-食品F　38φ 38 38.1 45.5 7 0.40 340 665
423-食品F　50φ 50 50.4 60.5 8 0.35 450 1090
423-食品F　65φ (65) 63.5 +1.5 -0.5 74.0 8.5 0.35 560 1400 20･50
423-食品F　75φ (75) 76.2 +1.5 -0.5 87.0 9.0 0.35 730 1715
423-食品F　100φ (100) 101.6 +2.0 -0.5 115.4 10.0 0.35 1100 3000 20
423-食品F　125φ (125) 127.0 +2.0 -0.5 141.8 11.0 0.30 1500 3820

※(　　)は受注生産品です。
