SUS316規格ニップル

743

■製品概要.　
SUS316規格ニップル

■概要

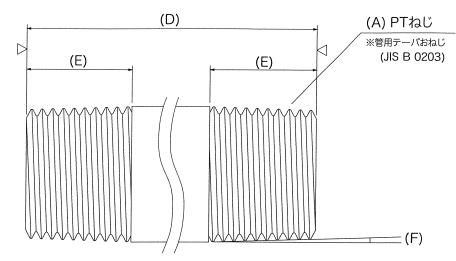

管用テーパおねじ（呼び:R または PT）を要する外ねじタイプの管継手です。

■主な使用用途例
屋内消火栓配管用、スプリンクラー等の屋内散水設備配管及び泡消化配管用、
一般ガス配管用、コンプレッサー等からの圧力のかかった空気を各設備へ
行き渡らせるための一般エアー配管用もしくは一般空調配管用、各種機械設備の
流体を流すための配管もしくは、構造上の一部品、配線等の保護を目的とした
被覆配管用、手すり・さく等の構造部材用。

■推奨使用圧力・気密力
0.5MPa（約5kgf/cm2）の空気圧以下
耐圧力　2.5MPa（約25kgf/cm2）の水圧以下

■種類・記号・化学成分

種類	記号	化学成分(%)
種類	記号	C	Si	Mn	P	S	Ni	Cr	Mo
SUS316	SUS316TP	0.08以下	0.1以下	2.0以下	0.045以下	0.03以下	10.0～14.0	16.0～18.0	2～3

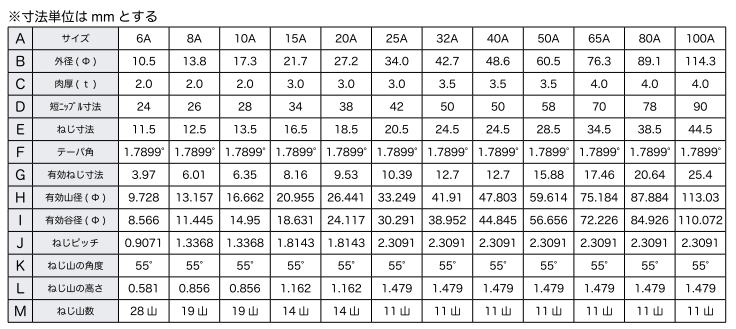

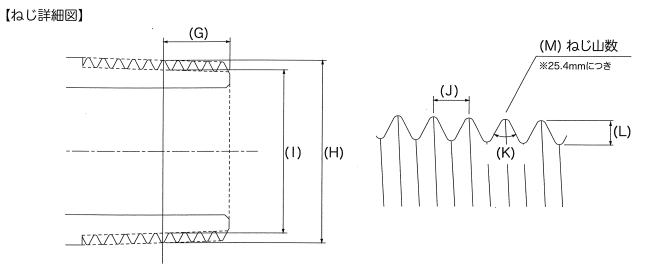

■管用テーパねじ（JIS B 0203）の特徴
管や、管用部品、流体機器などの接合において、ねじ部の耐密性を主目的とするねじに
適用されます。
ねじ形状は、ねじの先端からねじの終りにかけて約 3.6°の角度がついた「八の字」形状に
なっており、ねじの先端が一番細く、ねじの終りが一番太くなっています。
従って、締めこむにつれ、徐々にネジ山が相手側のねじ山と交差してゆき、最後にトルクを
かけるとお互いのねじ山が噛み合った状態となり、隙間が埋まり、管内部と外部との気密を
確保します。
ストレートねじとは違い、一度トルクをかけて締めこむと、次にゆるめた時にはねじ山が磨耗した
状態となります。何度も締め直す箇所での使用には向いていません。

■ねじの検査について
ねじの検査は、すべて日本工業規格（JIS 規格）の定める規格番号 JIS B0253 に規定する
テーパねじゲージを用いておこなっております。
尚、当社の使用する検ゲージメーカーは、オーエスジー（OSG）製を使用しております。

SUS316 片ねじ

型式	全長
743-005-01 6A （1/8B）	短ﾆｯﾌﾟﾙ
743-005-02 8A （1/4B）	短ﾆｯﾌﾟﾙ
743-005-03 10A （3/8B）	短ﾆｯﾌﾟﾙ
743-005-04 15A （1/2B）	短ﾆｯﾌﾟﾙ
743-005-05 20A （3/4B）	短ﾆｯﾌﾟﾙ
743-005-06 25A （1B）	短ﾆｯﾌﾟﾙ
743-005-07 32A （11/4B）	短ﾆｯﾌﾟﾙ
743-005-08 40A （11/2B）	短ﾆｯﾌﾟﾙ
743-005-09 50A （2B）	短ﾆｯﾌﾟﾙ
743-005-10 65A （21/2B）	短ﾆｯﾌﾟﾙ
743-005-11 80A （3B）	短ﾆｯﾌﾟﾙ
743-005-12 100A （4B）	短ﾆｯﾌﾟﾙ
743-005-13 6A （1/8B）	50mm
743-005-14 8A （1/4B）	50mm
743-005-15 10A （3/8B）	50mm
743-005-16 15A （1/2B）	50mm
743-005-17 20A （3/4B）	50mm
743-005-18 25A （1B）	50mm
743-005-25 6A （1/8B）	65mm
743-005-26 8A （1/4B）	65mm
743-005-27 10A （3/8B）	65mm
743-005-28 15A （1/2B）	65mm
743-005-29 20A （3/4B）	65mm
743-005-30 25A （1B）	65mm
743-005-31 32A （11/4B）	65mm
743-005-32 40A （11/2B）	65mm
743-005-33 50A （2B）	65mm
743-005-37 6A （1/8B）	75mm
743-005-38 8A （1/4B）	75mm
743-005-39 10A （3/8B）	75mm
743-005-40 15A （1/2B）	75mm
743-005-41 20A （3/4B）	75mm
743-005-42 25A （1B）	75mm
743-005-43 32A （11/4B）	75mm
743-005-44 40A （11/2B）	75mm
743-005-45 50A （2B）	75mm

型式	全長
743-005-49 6A （1/8B）	100mm
743-005-50 8A （1/4B）	100mm
743-005-51 10A （3/8B）	100mm
743-005-52 15A （1/2B）	100mm
743-005-53 20A （3/4B）	100mm
743-005-54 25A （1B）	100mm
743-005-55 32A （11/4B）	100mm
743-005-56 40A （11/2B）	100mm
743-005-57 50A （2B）	100mm
743-005-58 65A （21/2B）	100mm
743-005-59 80A （3B）	100mm
743-005-60 100A （4B）	100mm
743-005-61 6A （1/8B）	125mm
743-005-62 8A （1/4B）	125mm
743-005-63 10A （3/8B）	125mm
743-005-64 15A （1/2B）	125mm
743-005-65 20A （3/4B）	125mm
743-005-66 25A （1B）	125mm
743-005-67 32A （11/4B）	125mm
743-005-68 40A （11/2B）	125mm
743-005-69 50A （2B）	125mm
743-005-70 65A （21/2B）	125mm
743-005-71 80A （3B）	125mm
743-005-72 100A （4B）	125mm
743-005-73 6A （1/8B）	150mm
743-005-74 8A （1/4B）	150mm
743-005-75 10A （3/8B）	150mm
743-005-76 15A （1/2B）	150mm
743-005-77 20A （3/4B）	150mm
743-005-78 25A （1B）	150mm
743-005-79 32A （11/4B）	150mm
743-005-80 40A （11/2B）	150mm
743-005-81 50A （2B）	150mm
743-005-82 65A （21/2B）	150mm
743-005-83 80A （3B）	150mm
743-005-84 100A （4B）	150mm

型式	全長
743-005-85 6A （1/8B）	200mm
743-005-86 8A （1/4B）	200mm
743-005-87 10A （3/8B）	200mm
743-005-88 15A （1/2B）	200mm
743-005-89 20A （3/4B）	200mm
743-005-90 25A （1B）	200mm
743-005-91 32A （11/4B）	200mm
743-005-92 40A （11/2B）	200mm
743-005-93 50A （2B）	200mm
743-005-94 65A （21/2B）	200mm
743-005-95 80A （3B）	200mm
743-005-96 100A （4B）	200mm
743-005-97 6A （1/8B）	250mm
743-005-98 8A （1/4B）	250mm
743-005-99 10A （3/8B）	250mm
743-005-100 15A （1/2B）	250mm
743-005-101 20A （3/4B）	250mm
743-005-102 25A （1B）	250mm
743-005-103 32A （11/4B）	250mm
743-005-104 40A （11/2B）	250mm
743-005-105 50A （2B）	250mm
743-005-106 65A （21/2B）	250mm
743-005-107 80A （3B）	250mm
743-005-108 100A （4B）	250mm
743-005-109 6A （1/8B）	300mm
743-005-110 8A （1/4B）	300mm
743-005-111 10A （3/8B）	300mm
743-005-112 15A （1/2B）	300mm
743-005-113 20A （3/4B）	300mm
743-005-114 25A （1B）	300mm
743-005-115 32A （11/4B）	300mm
743-005-116 40A （11/2B）	300mm
743-005-117 50A （2B）	300mm
743-005-118 65A （21/2B）	300mm
743-005-119 80A （3B）	300mm
743-005-120 100A （4B）	300mm

　※１個単位での販売です

SUS316 両ねじ

型式	全長
743-004-01 6A （1/8B）	短ﾆｯﾌﾟﾙ
743-004-02 8A （1/4B）	短ﾆｯﾌﾟﾙ
743-004-03 10A （3/8B）	短ﾆｯﾌﾟﾙ
743-004-04 15A （1/2B）	短ﾆｯﾌﾟﾙ
743-004-05 20A （3/4B）	短ﾆｯﾌﾟﾙ
743-004-06 25A （1B）	短ﾆｯﾌﾟﾙ
743-004-07 32A （11/4B）	短ﾆｯﾌﾟﾙ
743-004-08 40A （11/2B）	短ﾆｯﾌﾟﾙ
743-004-09 50A （2B）	短ﾆｯﾌﾟﾙ
743-004-10 65A （21/2B）	短ﾆｯﾌﾟﾙ
743-004-11 80A （3B）	短ﾆｯﾌﾟﾙ
743-004-12 100A （4B）	短ﾆｯﾌﾟﾙ
743-004-13 6A （1/8B）	50mm
743-004-14 8A （1/4B）	50mm
743-004-15 10A （3/8B）	50mm
743-004-16 15A （1/2B）	50mm
743-004-17 20A （3/4B）	50mm
743-004-18 25A （1B）	50mm
743-004-25 6A （1/8B）	65mm
743-004-26 8A （1/4B）	65mm
743-004-27 10A （3/8B）	65mm
743-004-28 15A （1/2B）	65mm
743-004-29 20A （3/4B）	65mm
743-004-30 25A （1B）	65mm
743-004-31 32A （11/4B）	65mm
743-004-32 40A （11/2B）	65mm
743-004-33 50A （2B）	65mm
743-004-37 6A （1/8B）	75mm
743-004-38 8A （1/4B）	75mm
743-004-39 10A （3/8B）	75mm
743-004-40 15A （1/2B）	75mm
743-004-41 20A （3/4B）	75mm
743-004-42 25A （1B）	75mm
743-004-43 32A （11/4B）	75mm
743-004-44 40A （11/2B）	75mm
743-004-45 50A （2B）	75mm

型式	全長
743-004-49 6A （1/8B）	100mm
743-004-50 8A （1/4B）	100mm
743-004-51 10A （3/8B）	100mm
743-004-52 15A （1/2B）	100mm
743-004-53 20A （3/4B）	100mm
743-004-54 25A （1B）	100mm
743-004-55 32A （11/4B）	100mm
743-004-56 40A （11/2B）	100mm
743-004-57 50A （2B）	100mm
743-004-58 65A （21/2B）	100mm
743-004-59 80A （3B）	100mm
743-004-60 100A （4B）	100mm
743-004-61 6A （1/8B）	125mm
743-004-62 8A （1/4B）	125mm
743-004-63 10A （3/8B）	125mm
743-004-64 15A （1/2B）	125mm
743-004-65 20A （3/4B）	125mm
743-004-66 25A （1B）	125mm
743-004-67 32A （11/4B）	125mm
743-004-68 40A （11/2B）	125mm
743-004-69 50A （2B）	125mm
743-004-70 65A （21/2B）	125mm
743-004-71 80A （3B）	125mm
743-004-72 100A （4B）	125mm
743-004-73 6A （1/8B）	150mm
743-004-74 8A （1/4B）	150mm
743-004-75 10A （3/8B）	150mm
743-004-76 15A （1/2B）	150mm
743-004-77 20A （3/4B）	150mm
743-004-78 25A （1B）	150mm
743-004-79 32A （11/4B）	150mm
743-004-80 40A （11/2B）	150mm
743-004-81 50A （2B）	150mm
743-004-82 65A （21/2B）	150mm
743-004-83 80A （3B）	150mm
743-004-84 100A （4B）	150mm

型式	全長
743-004-85 6A （1/8B）	200mm
743-004-86 8A （1/4B）	200mm
743-004-87 10A （3/8B）	200mm
743-004-88 15A （1/2B）	200mm
743-004-89 20A （3/4B）	200mm
743-004-90 25A （1B）	200mm
743-004-91 32A （11/4B）	200mm
743-004-92 40A （11/2B）	200mm
743-004-93 50A （2B）	200mm
743-004-94 65A （21/2B）	200mm
743-004-95 80A （3B）	200mm
743-004-96 100A （4B）	200mm
743-004-97 6A （1/8B）	250mm
743-004-98 8A （1/4B）	250mm
743-004-99 10A （3/8B）	250mm
743-004-100 15A （1/2B）	250mm
743-004-101 20A （3/4B）	250mm
743-004-102 25A （1B）	250mm
743-004-103 32A （11/4B）	250mm
743-004-104 40A （11/2B）	250mm
743-004-105 50A （2B）	250mm
743-004-106 65A （21/2B）	250mm
743-004-107 80A （3B）	250mm
743-004-108 100A （4B）	250mm
743-004-109 6A （1/8B）	300mm
743-004-110 8A （1/4B）	300mm
743-004-111 10A （3/8B）	300mm
743-004-112 15A （1/2B）	300mm
743-004-113 20A （3/4B）	300mm
743-004-114 25A （1B）	300mm
743-004-115 32A （11/4B）	300mm
743-004-116 40A （11/2B）	300mm
743-004-117 50A （2B）	300mm
743-004-118 65A （21/2B）	300mm
743-004-119 80A （3B）	300mm
743-004-120 100A （4B）	300mm

　※1個単位での販売です
