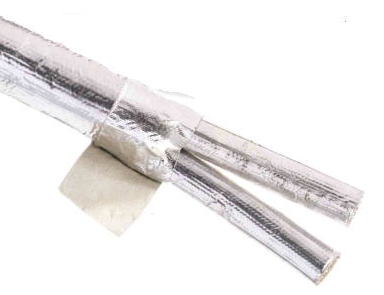

サーマリフレクティブラップ（半割れチューブ状）
674

■特長

半割れの円筒形状スリーブとなっており、シールも内蔵されています。
対象物に被せシールを貼り付けるだけで熱の緩衝材として機能します。
反射率の高いアルミ処理された外装と、断熱性のファイバーグラスの内層により、ケーブル、配線等を近接する排気管や他の発熱部品による損傷から保護します。
・FAR-25適合品
・ﾊﾛｹﾞﾝﾌﾘｰ

■材質
　
ｱﾙﾐﾆｳﾑがﾗﾐﾈｰﾄされたﾌｧｲﾊﾞｰｸﾞﾗｽ

■使用温度範囲

-60〜255℃（素材耐熱温度）

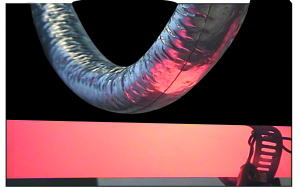

※最高、熱源760℃までに対し遮熱効果があります。


 ○寸法表　H674-T6F
型式 内径(mm) 肉厚（±0.2)mm 色 梱包(本数）
1本1.22m
H674-T6F0.25SV 6.4 1.1 ｼﾙﾊﾞｰ 50
H674-T6F0.38SV 9.5 30
H674-T6F0.5SV 12.7 25
H674-T6F0.63SV 15.9 20
H674-T6F0.75SV 19.1 15
H674-T6F1.00SV 25.4 9
H674-T6F1.25SV 31.8 6
H674-T6F1.50SV 38.1 4
H674-T6F2.00SV 50.8 2
 ※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

 サーマシールド　保護部材（チューブ、コンボルーディッド、ラップ、フラット） 　　
   674

 ■特長

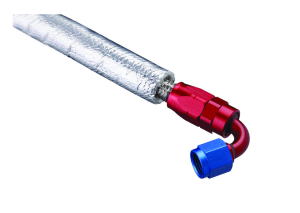

サーマシールドは、ワイヤー、ホース、ケーブルなどを取り巻く高温環境から保護する熱緩衝材です。
強く緊密に編まれたファイバーグラスの断熱材の層にアルミニウム処理金属熱シールドを積層して製造されています。 これにより、繊細な電子機器や配線、ホース等を放射熱から保護します。

チューブ、コンボルーティッド、ラップ、フラットの４スタイルがあり、あらゆるアプリケーションに幅広く対応します。
ラップ型とフラット型は、接着力が大変強い高温接着材を使用している為、高温対応のマイラーテープや他の接着材を使用する必要がありません。
・FAR-25適合品
・ﾊﾛｹﾞﾝﾌﾘｰ
■材質
　

ｱﾙﾐﾆｳﾑがﾗﾐﾈｰﾄされたﾌｧｲﾊﾞｰｸﾞﾗｽ

■使用温度範囲

-60〜255℃（素材耐熱温度）
※最高、熱源649℃までに対し遮熱効果があります。

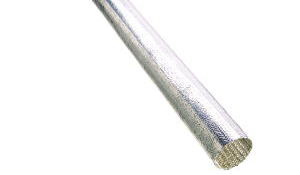

チューブ　TTN

○寸法表　H674-TTN
型式 内径(mm) 肉厚（±0.2)mm 色 梱包
巻／m
H674-TTN 0.38SV 9.5 0.6 ｼﾙﾊﾞｰ 91.5
H674-TTN 0.50SV 12.7 76.2
H674-TTN 0.63SV 15.9 76.2
H674-TTN 0.75SV 19.1 76.2
H674-TTN 0.88SV 22.2 76.2
H674-TTN 1.00SV 25.4 76.2
H674-TTN 1.25SV 31.8 76.2
H674-TTN 1.50SV 38.1 76.2
H674-TTN 1.75SV 44.5 30.5
H674-TTN 2.00SV 50.8 30.5
H674-TTN 2.50SV 63.5 30.5
H674-TTN 3.00SV 76.2 30.5
※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

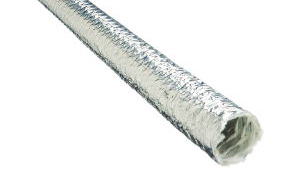

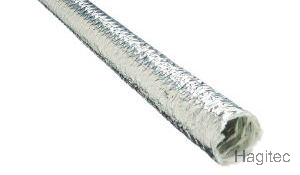

コンボルーティッド　ＴＣＮ　（形状保持チューブ）

○寸法表　H674-TCN
型式 内径(mm) 肉厚（±0.2)mm 色 梱包（本数）
1本1.22m
H674-TCN 0.38SV 9.5 1.1 ｼﾙﾊﾞｰ 30
H674-TCN 0.50SV 12.7 25
H674-TCN 0.63SV 15.9 20
H674-TCN 0.75SV 19.1 15
H674-TCN 0.88SV 22.2 12
H674-TCN 1.00SV 25.4 9
H674-TCN 1.25SV 31.8 6

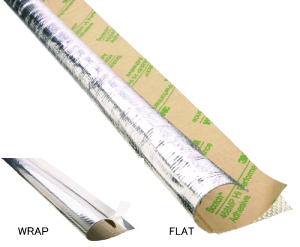

 ラップ（テープ付）　ＴＷＮ

○寸法表　H674-TWN
型式 幅（mm) 厚さ（±0.2)mm 色 梱包
巻／m
H674-TWN 0.50SV 46.0 0.6 ｼﾙﾊﾞｰ 61
H674-TWN 0.75SV 63.5 61
H674-TWN 1.00SV 85.7 61
H674-TWN 1.25SV 108.0 61
H674-TWN 1.50SV 127.0 61
H674-TWN 1.75SV 147.6 30.5
H674-TWN 2.00SV 169.9 30.5
H674-TWN2.25SV 187.3 30.5


フラット（全面テープ付）　ＴＳＮ

○寸法表　H674-TSN
型式 幅(mm) 肉厚（±0.2)mm 色 梱包
巻／m
H674-TSN 1.00SV 25.4 0.6 ｼﾙﾊﾞｰ 76.2
H674-TSN 1.50SV 38.1 76.2
H674-TSN 2.00SV 50.8 76.2
H674-TSN 3.00SV 76.2 76.2
H674-TSN 4.00SV 101.6 76.2
H674-TSN 5.00SV 127.0 61
H674-TSN 6.00SV 152.4 30.5
H674-TSN 6.88SV 174.6 30.5

サーマシールドテープ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
   674

■特長

非常に高い温度下での短期間使用の場合に非常に優れた熱反射率と熱安定性を発揮する耐熱／ＥＭＩ／ＲＤシールドテープです。

ファイバーグラスの生地に積層されたアルミホイルとシリコン接着材で構成されています。電気制御配線、電源ケーブル、及びその他の熱に敏感な機器を保護する為の放射熱シールドとして使用する事が出来ます。

■仕様

使用温度範囲　-60〜255℃（素材耐熱温度）

■材質

アルミニウムラミネートされたファイバーグラス＋シリコーン接着材
色：シルバー
 ○寸法表　H674-TST
型式 幅(mm) 厚さ(mm) 梱包
　巻き（m)
H674-TST 1.00SV 25.4 1.7 32.93
H674-TST 1.50SV 38.1 1.7
H674-TST 2.00SV 50.8 1.7
H674-TST 3.00SV 76.2 1.7
H674-TST 4.00SV 101.6 1.7
H674-TST 6.00SV 152.4 1.7

※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。

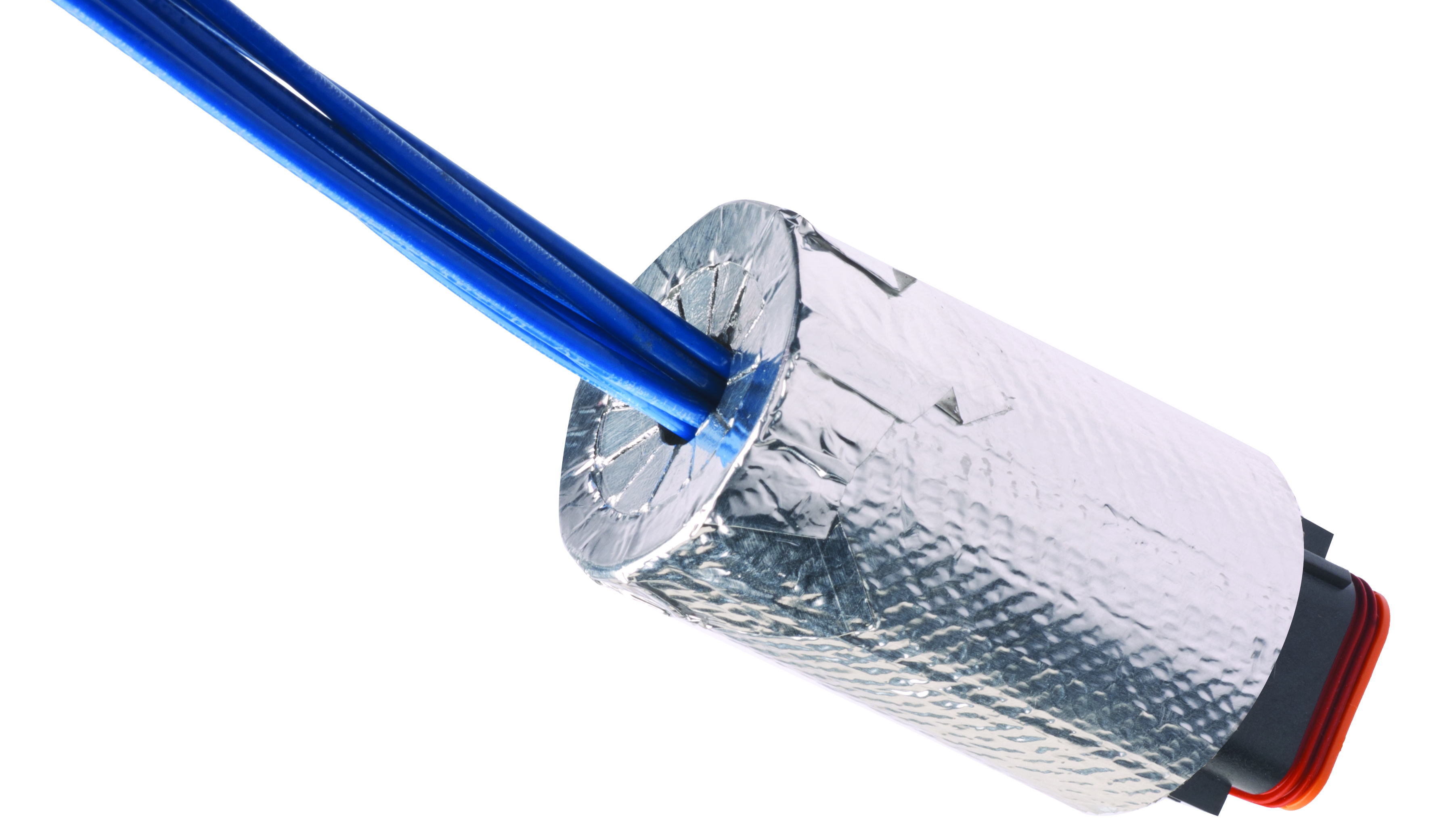

 サーマコネクターシールド　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
   674

■特長

コネクター類を熱から保護します。プラグやソケットを簡単にカバーし、表面熱を大幅にカットする事が出来ます。

■仕様

使用温度範囲：-60〜255℃（素材耐熱温度）


■材質

アルミニウムラミネートされたファイバーグラス
ハロゲンフリー
色：シルバー


○寸法表　H674-CNS
型式 内径(mm) 長さ(mm) 梱包（個）
H674-CNS1.25SV 31.8 76.2 10

※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。
