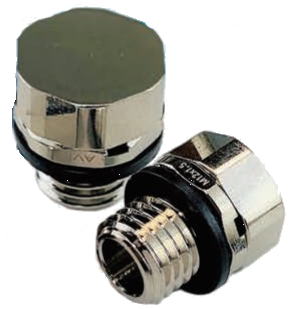

メタル製排気用防水保護プラグ　VBA(真鍮)・VSA(SUS303)

654

■特長
●外部からの水・ホコリの侵入を防止し通気性を保つ
●筐体内のこもった熱や湿気などを自然排気
●温度変化で起こる圧力差を均等化し筐体や電線の隙間からの吸気を
防止
●機器類の結露対策・内圧調整・曇り止めに最適
●特に屋外機器の製品寿命を伸ばし信頼性向上

※樹脂製はこちら⇒

樹脂製排気用防水保護プラグ

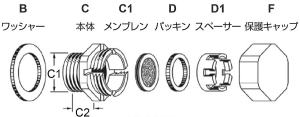

■材質
保護キャップ：真鍮/ニッケルメッキ（VBA）、SUS303（VSA）
スペーサー： 66ナイロン（UL94V-2）
パッキン： EPDM
メンブレン： ePTFE（発泡ポリテトラフォロロエチレン）
本体：真鍮/ニッケルメッキ（VBA）、SUS303（VSA）
ワッシャー： EPDM
ロックナット：真鍮/ニッケルメッキ（P-LB）、SUS303（P-LS）
色：光沢シルバー
ＩＰ等級： IP68
使用温度範囲： -40℃～105℃(瞬時/1分：160℃)

排気用防水保護プラグ

ネジの呼び	型式	ネジ外径（C1φmm）	取付穴径（φmm）	ネジ長（C2mm）	スパナサイズ（mm）	梱包単位（個）
M12x1.5	VBA-M12x1.5	12	12.4～12.8	10	16	10
M12x1.5	VSA-M12x1.5	12	12.4～12.8	10	16	10

ロックナット

ネジの呼び	型式	厚さ（mm）	スパナサイズ（mm）	梱包単位（個）
M12x1.5	P-LB-M12	3.6	17	10
M12x1.5	P-LS-M12	3.6	17	10

■注意事項
・水没使用の場合はメンブレンに水の膜ができ空気等を通さなくなるため、
できるだけ水溜まりができない方向（側面）への取り付けを推奨します。
・油・粉塵等でメンブレンが目詰まりした場合は通気量が低下します。
