PP　フランジレスフィッティング
237
・ フッ素樹脂チューブ専用で、接続チューブサイズ用のフェルール（RU2E616又はRU2E620）と
組み合わせて使用します。
・ チューブ先端にフェルールを取り付け、ヘッドナットと共に1/4-28UNFメスのフラットボトムポートに
接続します。
・ チューブ接続耐圧は0.8Mpa。
・ ヘッドナット、フェルール共にオールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入りの袋単位の販売です。

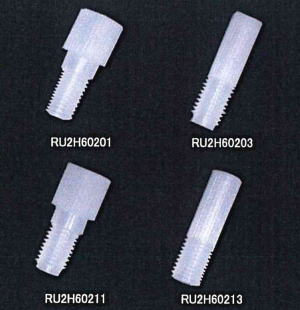

●外径1/16”、2.0mmチューブ用ＰＰヘッドナット
コード番号 サイズ
（mm）
RU2H60201 9x23L
RU2H60203 6x25L
1袋：10個入り

●外径2.5mm、3.0mm、1/8”チューブ用PPヘッドナット
コード番号 サイズ
（mm）
RU2H60211 9ｘ23L
RU2H60213 6ｘ25L
1袋：10個入り

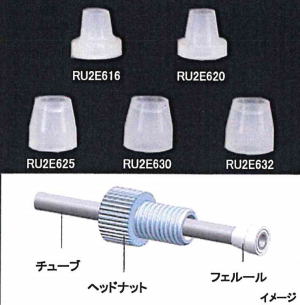

●PPフェルール
コード番号 適用ヘッドナット 適用チューブ
RU2E616 RU2H60201
RU2H60203		 1/16”
RU2E620 2.0mm
RU2E625 RU2H60211
RU2H60213		 2.5mm
RU2E630 3.0mm
RU2E632 1/8”
1袋：10個入り

フランジレスフィッティング接続方法
1. ヘッドナットを通したチューブ先端へフェルールを細い側から差し込みます。
2.  左記から出たチューブをフェルール面に対して平行に切断します。この時フェルール面を傷つけないようにします。
3. チューブが引っ張られないように注意しながら、コーンを覆うようにヘッドナットをメスネジのフラットボトムにポートに接続します。

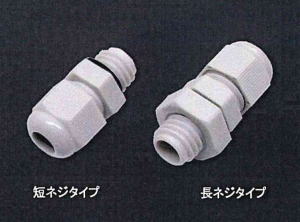

 PA　スクリューキャップアダプター（Mネジ）
237
・ 肉厚半硬質チューブや硬質チューブ、ガラス管・棒や金属パイプ・棒が接続でき、Mオスネジ付きです。
サンプリング用チューブ、プローブセンサーや温度計などもコネクターを貫通して容器内へ挿入できます。
・ キャップを締めることでチューブは外側からしっかりと固定されます。
・ 使用温度-20〜+80℃、10個入の袋単位の販売です。


●PAスクリューキャップアダプター　短ネジタイプ
 ・コード番号 IU099508、IU99510は隔壁ナット付き
コード番号 適用チューブ外径
（mm)		 ネジ規格 ネジ長
(mm)		 サイズ
（mm）
IU099502 1.0〜2.5 M8 7.5 14ｘ27L
IU099504 2.4〜4.0 M8 7.5 14ｘ27L
IU099506 3.0〜6.0 M10 8.0 15x27L
IU099508 3.5〜7.0 M12 9.0 19x29L
IU099510 4.0〜8.0 M16 9.0 24x33L
1袋：10個入り

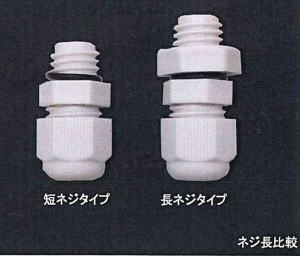

●PAスクリューキャップアダプター　長ネジタイプ
 ・隔壁用ナット付き
コード番号 適用チューブ外径
（mm)		 ネジ規格 ネジ長
(mm)		 サイズ
（mm）
IU099501 1.0〜2.5 M8 13.0 15ｘ32L
IU099503 2.5〜4.0 M8 13.0 15ｘ32L
IU099505 3.0〜6.0 M10 13.0 17ｘ32L
IU099507 3.5〜7.0 M12 14.5 19ｘ35L
IU099509 4.0〜8.0 M16 15.0 24ｘ39L
1袋：10個入り

【使用材質】
ボディ、ナット：ポリアミド（PA）、ゴム、Oリング：NBR

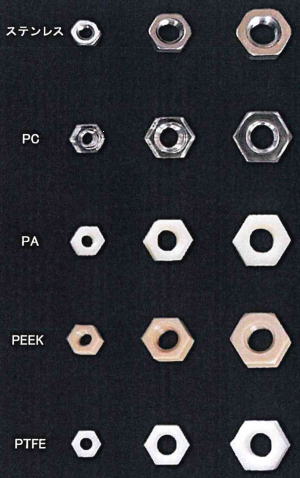

 Mネジ用ロックナット
237
・ M3×0.5またはM6のロックナットです。
コード番号 ネジ規格 材質 厚み（mm) 入数
IU029905 M3x0.5 メス ステンレス 2.5 10
IU958203 PC 10
IU958303 PA 10
IU958503 PEEK 1
IU958603 PTEF 1
IU029909 M5x0.8 メス ステンレス 4.0 10
IU958205 PC 10
IU958305 PA 10
IU958505 PEEK 1
IU958605 PTEF 1
IU029910 M6x1.0 メス ステンレス 5.0 10
IU958206 PC 10
IU958306 PA 10
IU958506 PEEK 1
IU958606 PTEF 1

【使用温度】
ポリカーボネート（PC）製：+115℃まで、ガラス繊維強化ポリアミド（PA）製：+105℃まで、PEEK製：+180℃まで、PTFE製：+260℃まで。
ステンレス（SUS304相当）：データー無し。

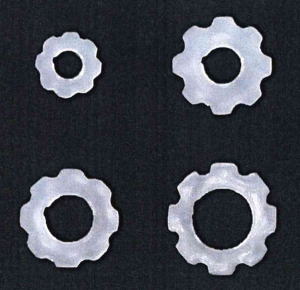

 PP　ロックナット
237
・ UNFネジまたはMネジ用のロックナットです。
・ オールポリプロピレン（PP）製で、ガンマ線・EOG滅菌可能。
・ 10個入りの袋単位の販売です。

コード番号 ネジ規格 厚み（mm)
RU4N612 1/4-28UNF メス 2.5
RU4N633 M8x1.25 メス
RU4N634 M10x1.5 メス
RU4N635 M12x1.75 メス
1袋：10個入り

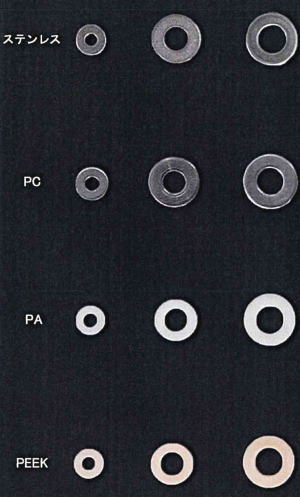

 Ｍネジ用ワッシャー
237
・ 呼び径とネジ規格で互換性があります。
・ 10個入の袋単位の販売です。

コード番号 呼び径 材質 厚み
（mm)
IU029603 M3 ステンレス 0.5
IU957003 PC 0.8
IU955101 PA 0.5
IU957103 PEEK 0.5
IU029607 M5 ステンレス 0.8
IU957005 PC 0.8
IU955103 PA 1.0
IU957105 PEEK 1.0
IU029608 M6 ステンレス 1.0
IU957006 PC 1.0
IU955104 PA 1.7
IU957106 PEEK 1.7
1袋：10個入り

【使用温度】
ポリカーボネート（PC）製：+115℃まで、ガラス繊維強化ポリアミド（PA）製：+105℃まで、PEEK製：+180℃まで。ステンレス（SUS304相当）：データー無し。
