| ■電動式チューブクリーナー |
 399 |
|
|
特長
●先端工具やブラシを回転させながら、パイプ内の付着物や水あか、錆などを強力に取り除くパイプクリーナーです。
●定期的にクリーニングすることにより、燃焼効率の低下防止、燃料費の低減に大きく寄与します。
●配管の直径、曲がり半径に最適のフレキシブルシャフト、先端工具を選定することにより、絶大な効果が得られます。
用途
パイプ洗浄、ホース洗浄、チューブ洗浄に適してます |
駆動部
| |
2馬力
|
3馬力
|
|
モーター出力
|
1.5kW
|
2.2kW
|
|
回転数50/60Hz
|
3000/3600rpm
|
3000/3600rpm
|
|
電源
|
3相200V
|
3相200V
|
|
重量
|
27kg
|
29kg
|
|
外形寸法
（高さ×横×奥行）
|
300×540×205
|
300×540×205
|
|
|
 |
|

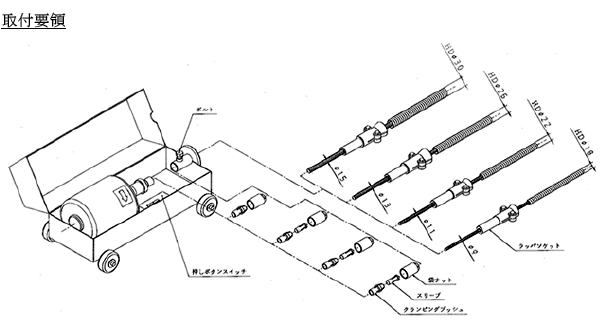

標準セット品
|
型式
|
モーター出力
|
クリーナー用スペアー
シャフト×チューブﾞ×長さ
|
適用管
内径
|
|
R-10
|
2.2kW
|
15×30×10m
|
60〜140mm
|
|
G-10
|
1.5kW
|
13×26×10m
|
40〜120mm
|
|
GE-10
|
1.5kW
|
11×22×10m
|
30〜40mm
|
|
GEE-10
|
1.5kW
|
9×18×10m
|
25〜30mm
|
最大長さ30mまで製作できます。
管内径19mm以下は別注となります。
標準付属品
- 電源コード10m
- 分解組立工具
（クリーナー用先端工具は別売です。）
|
|
| ■クリーナースペアー (「予備品」という意味の名称ではありません。) |
 399 |
|
R型・Ｇ型スペアー
|
型式
|
最大長さ
|
シャフト径×チューブ径
|
管内径基準
|
|
R
|
30m
|
15×30
|
60〜140
|
|
G
|
13×26
|
45〜120
|
|
 |
|
ＧＥ型・ＧＥＥ型スペアー
|
型式
|
最大長さ
|
シャフト径×チューブﾞ径
|
管内径基準
|
|
GE
|
30m
|
11×22
|
30〜60
|
|
GEE
|
9×18
|
25〜45
|
|
 |
| ■クリーナー用先端用具 HD工具 |
399 |
|
|
|

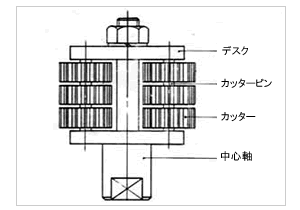

特長
カッターの配置は3ヶ所3段、
回転数による遠心力で工具最大径まで拡がり、
1分間に約3万回のハンマーリングを行い、
地肌に損傷を与えるスケールを細かく砕き、
高速で完全除去します。
現在、工具No.4、No.10、No.17、No.23のみの製造です。
HH工具は製造中止になりました。
(2015年6月12日)
|
|
|
工具No.
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
|
工具最大径
|
30
|
32
|
34
|
36
|
38
|
40
|
42
|
44
|
46
|
48
|
50
|
52
|
54
|
56
|
58
|
60
|
62
|
64
|
66
|
68
|
|
カッター径
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
カッターピン
|
5
|
6.5
|
|
工具No.
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
28
|
29
|
30
|
31
|
32
|
33
|
34
|
35
|
36
|
37
|
38
|
39
|
40
|
|
工具最大径
|
70
|
72
|
74
|
76
|
78
|
80
|
82
|
84
|
86
|
88
|
90
|
92
|
94
|
96
|
98
|
100
|
102
|
104
|
106
|
108
|
|
カッター径
|
24
|
28
|
30
|
36
|
|
カッターピン
|
6.5
|
9
|
10
|
|
工具No.
|
41
|
42
|
43
|
44
|
45
|
46
|
47
|
48
|
49
|
50
|
|
|
工具最大径
|
110
|
112
|
114
|
116
|
118
|
120
|
122
|
124
|
126
|
128
|
|
カッター径
|
36
|
|
カッターピン
|
10
|
|
| ■LG工具 |
399 |
| ※こちらの製品は現在、生産中止です。(2010年10月) |
|
|

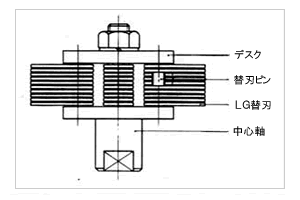

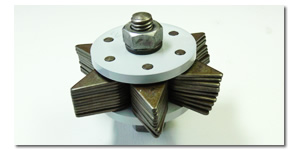

特長
変形卵型のプレートを３〜６ヶ所取り付けています。
回転数による遠心力で拡がり、スケールを叩き落し
ます。薄肉管に適します。
|
|
|
工具No.
|
5
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
|
工具最大径
|
57
|
59
|
61
|
65
|
64
|
66
|
67
|
69
|
71
|
73
|
74
|
75
|
76
|
78
|
80
|
82
|
96
|
98
|
100
|
102
|
|
替刃
|
小
|
中
|
大
|
|
替刃ピン
|
5
|
6
|
9
|
|
工具No.
|
27
|
29
|
30
|
31
|
32
|
33
|
34
|
35
|
|
|
工具最大径
|
104
|
106
|
108
|
110
|
112
|
114
|
116
|
118
|
|
替刃
|
大
|
|
替刃ピン
|
9
|
|

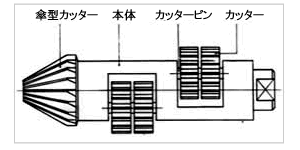

| ■ＳＢ工具 |
399 |
|
|

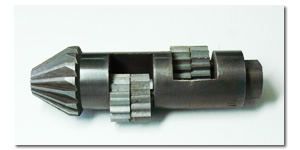

特長
先端の傘型カッターと後部２ヶ所のカッターで構成し
主に細管に使用します。
太管でもスケールが厚く付着している場合に先に
通過させた後ＨＤ工具などを使用します。
|
|
|
工具No.
|
03
|
02
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
13
|
15
|
16
|
17
|
18
|
19
|
|
工具最大径
|
20
|
22
|
24
|
26
|
28
|
30
|
32
|
34
|
36
|
38
|
40
|
42
|
44
|
46
|
50
|
54
|
56
|
58
|
60
|
62
|
|
カッター径
|
12
|
14
|
14
|
16
|
18
|
20
|
22
|
24
|
25
|
28
|
28
|
32
|
36
|
|
カッターピン
|
4
|
5
|
6
|
8
|
|
工具No.
|
20
|
21
|
※ＳＢ工具ですが、現在 工具ＮＯ，2と工具ＮＯ，13しか製作しておりません。 |
|
工具最大径
|
64
|
66
|
|
カッター径
|
36
|
|
カッターピン
|
8
|
|

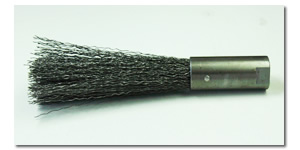

| ■筆ブラシ |
399 |
|
|

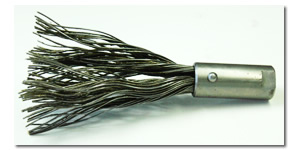

特長
回転数による遠心力で大きく拡がり、管内面を
傷つけることなくスケールを取り去ります。
|
 |
|
配管呼び径
|
筒径
|
毛丈
|
毛（硬鋼線）
|
|
20A（3/4B）
|
φ16
|
30
|
φ0.3波付け
|
|
25A（1B）
|
φ19
|
40
|
|
32A（1-1/4B）
|
φ22
|
φ0.4波付け
|
|
40A（1-1/2B）
|
50
|
|
50A（2B）
|
70
|
|
80A（3B）
|
80
|
|
100A（4B）
|
100
|
|
125A（5B）
|
125
|
|
150A（6B）
|
150
|
|
| ■強力型筆ブラシ |
399 |
|
|
特長
φ1.0mmの硬鋼線を使用し、ロープ素線のように
大きく波付けしています。
回転により管内面に強力に当り、強度のある
スケールも綺麗に取り去ります。
|
 |
|
配管呼び径
|
筒径
|
毛丈
|
毛（硬鋼線）
|
|
50A（2B）
|
φ22
|
70
|
φ1.0ロープ
|
|
80A（3B）
|
80
|
|
100A（4B）
|
100
|
|
125A（5B）
|
125
|
|
150A（6B）
|
150
|
|
| ■Ｄ型ブラシ |
399 |
|
|

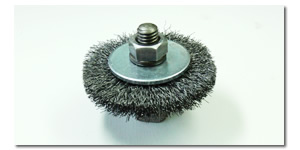

特長
管内面に薄く固く付着しているスケールを綺麗に
落とします。最終仕上げに使用します。
※毛は硬鋼線の他、SUS304、ナイロン、研磨剤
入りナイロン、真鍮など製作できます。
|
 |
|
配管呼び径
|
毛（硬鋼線）
|
|
50A（2B）
|
φ0.4波付け
|
|
80A（3B）
|
|
100A（4B）
|
|
125A（5B）
|
|
150A（6B）
|
|
| ■エロンゲーションピース |
399 |
|
|

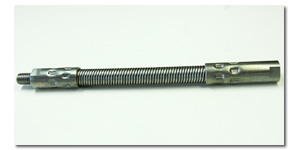

特長
エロンゲーションピースとは延長する物の意味です。
先端工具を振り回し、よりハンマーリングの効果が
生まれます。
曲がりのある管には通過を円滑にします。
ヘッドにかかる衝撃を緩和し、ヘッドの寿命を延ばし
ます。
|
 |
|
サイズ
|
長さmm
|
おねじ
|
めねじ
|
|
φ9
|
150
|
W3/8"
|
W3/8"
|
|
200
|
|
φ11
|
|
250
|
|
φ13
|
200
|
|
300
|
|
φ15
|
200
|
|
300
|
|
| |
|
|
|
|
|
