ホースバンド不要ブレードホースを
簡単・確実に装着
■ホースバンド不要
■ホースバンドによる固定と比べて、増し締めが不要。
　　ブレードホースの取り付け部はホースが劣化しにくく漏れにくい構造
■ナットを端面まで締め付けるだけで、ブレードホース取り付けが可能。
■従来のTSPカプラと接続可能

金属ジョイント・コネクタ･継ぎ手　製品
ＴＳＰカプラ　ブレードホース用 106
仕様
製品型式 3ＴＳＮ-90
3ＴＰＮ-90		 4ＴＳＮ-120
4ＴＰＮ-120		 4ＴＳＮ-150
4ＴＰＮ-150		 6ＴＳＮ-190
6ＴＰＮ-190
適用ブレード
ホースサイズ　mm		 φ9×φ15 φ12×φ18 φ15×φ22 φ19×φ26
最高使用圧力 MPa(kgf/cm2) 5.0（51） 3.0（31）
適応流体 水・作動油・空気、など
本体材質 真鍮
シール材質
（ソケットのみ）
使用温度範囲		 シール材質 表示記号 使用温度
範囲		 備考
ニトリル
ゴム		 ＮＢＲ（ＳＧ） -２０℃〜
+８０℃		 標準材質
●適応液体：シール材質・使用するブレードホースの仕様に従ってください。
●適応ホース：主材質が軟質塩化ビニールで補強糸が
　　　　　　　　　　編み込まれているブレードホース
●最高使用圧力：使用するブレードホースの仕様に従ってください。
　使用温度範囲　使用可能な温度範囲については、使用条件により
　　　　　　　　　　　　異なります。



互換性
製品型式の頭数字が同じであれば、ソケットとプラグは取り付け形状にかかわらず接続出来ます。また、従来のＴＳＰカプラとも製品型式の頭数字が同じであれば接続出来ます。

最小断面積
製品型式 3ＴＳＮ-90
3ＴＰＮ-90		 4ＴＳＮ-120
4ＴＰＮ-120		 4ＴＳＮ-150
4ＴＰＮ-150		 6ＴＳＮ-190
6ＴＰＮ-190
最小断面積　mm2 56.7(φ8.5） 95.0（φ11） 132(φ13） 226(φ17）

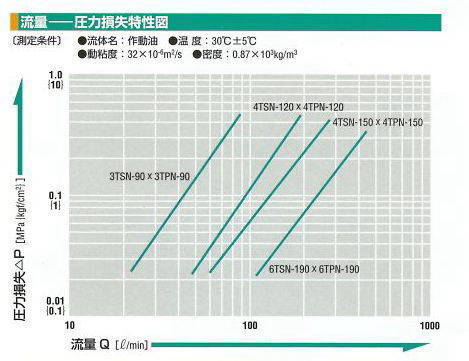

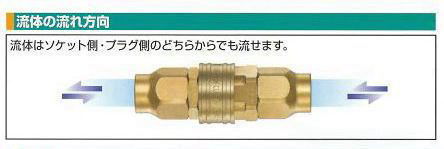

真空用途適合性
ソケット単体時 プラグ単体時 接続時
- - 使用可能


ブレードホース用ＴＳＰカプラ　
使用上のお願い
ご使用前に製品添付の「注意書」
「注意事項」を必ずお読みください。
警告
●最高使用圧力を超えて連続使用しないで　　
　　ください。
●分離時は配管内液体が漏れます。特に危
　　険の伴う液体（薬品、高温流体）を使用
　　の際は注意してください。
注意
●人為的な衝撃、曲げ、引っ張りなどを加え
　　ないでください破損の原因となります。
●金属粉や砂塵などが混入する場所では使
　　用しないでください。作動不良や漏れの
　　原因となります。
●使用温度範囲外で使用しないでください。
　　シール材が破損し、漏れる原因と
　　なります　
●迅速流体継手以外の用途に使用しない
　　でください。
●カプラの元圧側には、必ず止め具を設置
　　してください。
●スイベルジョイントとしては使用しないで
　　ください。
●振動や衝撃の加わる機器に使用すると
　　耐久性が低下する原因となります。
●加圧状態で分離しないでください。
●使用液体は必ずフィルターを通して浄化
　　したものを流してください。
●Ｏリングは、常に油分が付着している状態
　　で使用してください。
●他社製迅速流体継手と接続しないで
　　ください
●分解しないでください。
●カプラは定期的に点検し、異常のある場合
　　は使用を中止してください。
●ホースをホースニップルに差し込む時は、
　　絶対に叩かないでください。接続不良の
　　原因になります。
●ブレードホースはホースニップルの根元
　　まで十分に差し込み、ナットを端面まで
　　締め付けてください。
●ブレードホースを再度取り付ける場合は、
　　ブレードホースの端部を3ｃｍ以上切り
　　落としてください。
●劣化したブレードホースは使用しないで
　　ください。
●接続後はカプラを軽く引っ張り、確実に
　　接続されている事を確認してください。
　　接続が不完全な場合、加圧時にカプラが
　　離脱するおそれがあります。

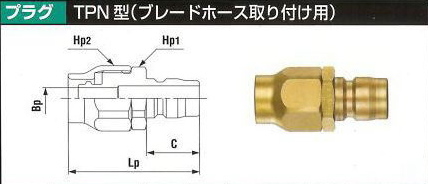

プラグ(Plug)
製品型式 相手側ホースサイズ 肉厚(mm) 質量（ｇ） 寸法（mm)
ＬＰ ＨＰ1 ＨＰ2 Ｃ φＢＰ
3TPN-90 φ9×φ15 3±0.3 93 52 六角23 六角24 21 8.5
4TPN-120 φ12×φ18 140 60 六角27 六角27 24 11
4TPN-150 φ15×φ22 3.5±0.35 182 68 六角30. 六角30 24 13
6TPN-190 φ19×φ26 261 76 六角35 六角35 28 17

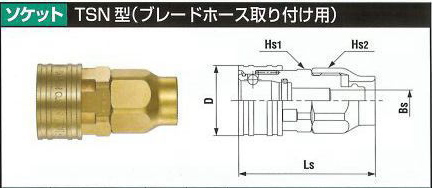

ソケット(Socket)
製品型式 相手側ホースサイズ 肉厚(mm) 質量（ｇ） 寸法（mm)
ＬＰ φＤ Ｈｓ1 Ｈｓ2 φＢｓ
3TＳN-90 φ9×φ15 3±0.3 139 54 28 六角23 六角24 8.5
4TＳN-120 φ12×φ18 222 62 35 六角29 六角27 11
4TＳN-150 φ15×φ22 3.5±0.35 255 70.5 35 六角30. 六角30 13
6TＳN-190 φ19×φ26 435 81 45 六角38 六角35 17
