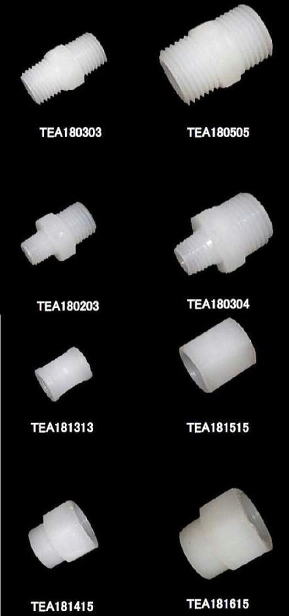

PVDF製 ニップルRネジ・カップリングRcネジ  237

【特長】
● RネジとRcネジの同径・異径ニップルとカップリングです。
● オールkynar(ポリフッ化ビニリデン:PVDF)製です。
● 使用温度-20〜+120℃。
● １個単位販売。
 ※本製品は臨床用にはご使用になれません。
PVDF製 ニップルRネジ・カップリングRcネジ

 ●PVDF R オスネジ同径ニップル
コード番号 両端ネジ規格 サイズ（mm）
TEA180202 R1/8オス-R1/8オス 16×23L
TEA180303 R1/4オス-R1/4オス 17×27L
TEA180404 R3/8オス-R3/8オス 22×28L
TEA180505 R1/2オス-R1/2オス 25×34L


●PVDF R オスネジ異径ニップル
コード番号 両端ネジ規格 サイズ（mm）
TEA180203 R1/8オス-R1/4オス 19×25L
TEA180204 R1/8オス-R3/8オス 22×28L
TEA180304 R1/4オス-R3/8オス 22×29L
TEA180305 R1/4オス-R1/2オス 25×32L
TEA180405 R3/8オス-R1/2オス 25×33L


●PVDF Rc メスネジ同径カップリング
コード番号 両端ネジ規格 サイズ（mm）
TEA181212 Rc1/8メス-Rc1/8メス 16×20L
TEA181313 Rc1/4メス-Rc1/4メス 19×24L
TEA181414 Rc3/8メス-Rc3/8メス 24×25L
TEA181515 Rc1/2メス-Rc1/2メス 30×30L
TEA181616 Rc3/4メス-Rc3/4メス 38×38L


●PVDF Rc メスネジ異径カップリング
コード番号 両端ネジ規格 サイズ（mm）
TEA181213 Rc1/8メス-Rc1/4メス 19×22L
TEA181214 Rc1/8メス-Rc3/8メス 24×25L
TEA181314 Rc1/4メス-Rc3/8メス 24×25L
TEA181315 Rc1/4メス-Rc1/2メス 29×27L
TEA181415 Rc3/8メス-Rc1/2メス 30×27L
TEA181613 Rc3/4メス-Rc1/4メス 38×30L
TEA181615 Rc3/4メス-Rc1/2メス 38×35L

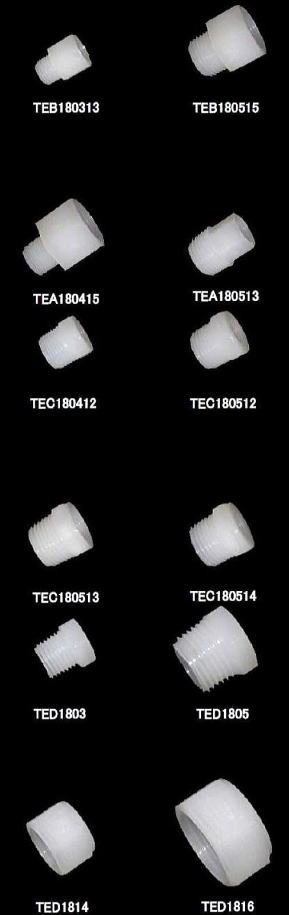

PVDF製 アダプター・ブッシング・プラグ　R・Rcネジ  237

【特長】
● RネジとRcネジの同径アダプター・異径アダプター・ブッシング・プラグです。
● オールkynar(ポリフッ化ビニリデン:PVDF)製です。
● 使用温度-20〜+120℃。
● １個単位販売。
 ※本製品は臨床用にはご使用になれません。
PVDF製 アダプター・ブッシング・プラグ　R・Rcネジ

 ●PVDF Rオスネジ - Rcメスネジ同径アダプター
コード番号 両端ネジ規格 サイズ（mm）
TEB180212 R1/8オス-Rc1/8メス 16×23L
TEB180313 R1/4オス-Rc1/4メス 19×24L
TEB180414 R3/8オス-Rc3/8メス 25×26L
TEB180515 R1/2オス-Rc1/2メス 30×31L


●PVDF Rオスネジ - Rcメスネジ異径アダプター
コード番号 両端ネジ規格 サイズ（mm）
TEB180213 R1/8オス-Rc1/4メス 20×23L
TEB180214 R1/8オス-Rc3/8メス 25×24L
TEB180215 R1/8オス-Rc1/2メス 30×25L
TEB180312 R1/4オス-Rc1/8メス 16×23L
TEB180314 R1/4オス-Rc3/8メス 25×25L
TEB180315 R1/4オス-Rc1/2メス 30×27L
TEB180412 R3/8オス-Rc1/8メス 18×24L
TEB180413 R3/8オス-Rc1/4メス 19×25L
TEB180415 R3/8オス-Rc1/2メス 30×34L
TEB180512 R1/2オス-Rc1/8メス 23×27L
TEB180513 R1/2オス-Rc1/4メス 22×27L


●PVDF ブッシング（R・Rcネジ）
コード番号 両端ネジ規格 サイズ（mm）
TEC180312 R1/4オス-Rc1/8メス 16×17L
TEC180412 R3/8オス-Rc1/8メス 20×18L
TEC180413 R3/8オス-Rc1/4メス 20×18L
TEC180512 R1/2オス-Rc1/8メス 25×21L
TEC180513 R1/2オス-Rc1/4メス 25×21L
TEC180514 R1/2オス-Rc3/8メス 25×21L


●PVDF Rオスネジプラグ
コード番号 ネジ規格 サイズ（mm）
TED1802 R1/8オス 14×14L
TED1803 R1/4オス 17×17L
TED1804 R3/8オス 21×16L
TED1805 R1/2オス 25×20L
TED1806 R3/4オス 31×22L


●PVDF Rcメスネジプラグ
コード番号 ネジ規格 サイズ（mm）
TED1812 Rc1/8メス 15×11L
TED1813 Rc1/4メス 19×15L
TED1814 Rc3/8メス 23×15L
TED1815 Rc1/2メス 28×17L
TED1816 Rc3/4メス 34×18L
