スリット入りコルゲートチューブ 小巻タイプ  29

 付属の治具を使用して、作業時間の短縮を実現。
 トータルコストを低減します。

■材質 :難燃性ポリプロピレン
■色 :黒色
■スリット :有り
■箱サイズ :14.0cm×39.0cm×38.0cm (029-ST-05〜15)
 35.5cm×39.0cm×38.0cm (029-ST-19〜32)

 スリット入りコルゲートチューブ小巻タイプ
 小巻タイプで使いやすい!

配線スッキリ! コルゲートチューブ 3つの特徴

 1 入線スリット入りなので施工が簡単

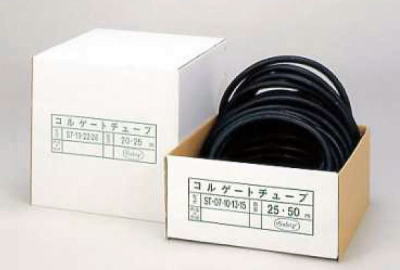

 2 箱入りなので保管しやすい

 3 挿入治具付きなので、作業性大幅向上



 【使用例】
 ・工事現場・盤内でのあらゆる配線保護
 ・コンピュータ・OA機器の配線カバーとして
 ・オフィス・家庭内での電気機器取り付けの配線保護として


付属の挿入治具で施工が簡単になります!

手順1
手順1
挿入治具に保護したい配線等をはさむ
 手順3
手順3
治具とコルゲートチューブの先端を手で持つ

 手順2
手順2
コルゲートチューブのスリットがある側を
内側にし、治具に差し込む
手順4
手順4
そのまま治具を手前に引けば装着完了!



多彩なラインナップをご用意しております。

形式 内径 φd 外径 φD 肉厚 包装単位
029-ST-05
※挿入治具なし
5.1 7.6 0.25 50m/1箱
029-ST-07 7.4 10.2 0.27 50m/1箱
029-ST-10 10.7 14.1 0.27 50m/1箱
029-ST-13 13.2 17.5 0.27 25m/1箱
029-ST-15 15.2 19.5 0.27 25m/1箱
029-ST-19 19.5 23.8 0.27 25m/1箱
029-ST-22 22.1 27.0 0.30 20m/1箱
029-ST-25 25.0 30.0 0.35 20m/1箱
029-ST-28 28.2 34.0 0.35 20m/1箱
029-ST-32
※挿入治具なし
32.7 38.0 0.35 10m/1箱
単位:mm
※ 029-ST-05と029-ST-32には挿入治具がついておりません。
