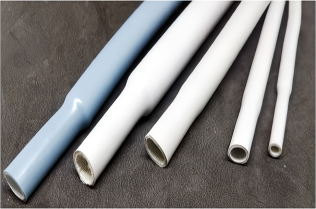

タフロンチューブ|株式会社ハギテック

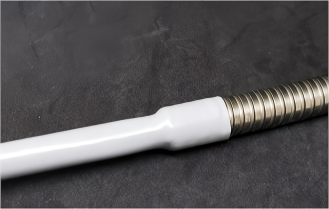

・拡径して密着被覆はスリップオンで加熱不要です。
シリコーンゴムの弾性と内付け繊維により、チューブの自己内径よりも大きい外径品や異径品に加熱などを必要としないで、簡単に被覆できます。

・優れた電気特性とH種耐熱を備えております。
耐熱・耐寒性(-50℃～180℃)、耐候性などに優れたシリコーンゴムの特性が、厳しい環境、条件に耐えます。

・難燃タイプで、UL　VW-1認定品です。
難燃性シリコーンゴムとガラス繊維の構成で、UL難燃規格VW-1の認定を取得しております。
《認定番号E85427》

・設計・品質・コストに提案するチューブです。
チューブの諸特長より、新用途、適用範囲の拡大と、トータルコストの低減、作業工程の合理化に大きく役立ちます。

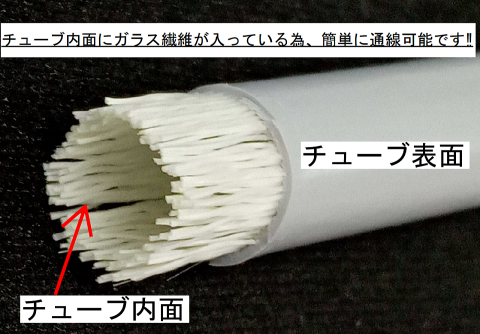

チューブの内側にガラス繊維が入っている為チューブを広げて簡単に通線出来ます！

　チューブを広げて通すだけ！

　特性

項目			試験条件		規格値（参考値）
					グレードA	グレードB
絶縁破壊電圧(kV)	常態	平　均	常態・直状		7.0kV	4.0kV
		最低			5.0kV	2.5kV
	加熱後	平均	96％RHにて96時間後		6.0kV	3.5kV
		平均	200℃にて　96時間後	直状	6.0kV	3.5kV
		巻きつけ後		10倍径最低	3.5kV	2.0kV
		90°折り曲げ後		90°曲げ最低	3.5kV	2.0kV
耐熱性			200℃にて96時間後180°折り曲げ		被膜にワレ・ヒビ・ハガレのないこと
難燃性			UL　VW-1		合格(認定)

　製品ラインナップ　寸法・色調

グレードA (標準)

型式	内径(mm)			厚み(mm) 最小	長さ	色調 (標準)
	ULトレードサイズ(mm)
	公称	最大	最小
726-HT888A-AWG-19	1	1.12	0.91	0.33	100m	グレー
726-HT888A-AWG-16	1.5	1.55	1.3	0.39	100m
726-HT888A-AWG-13	2	2.08	1.83	0.39	100m
726-HT888A-AWG-9	3	3.2	2.9	0.46	100m
726-HT888A-AWG-8	3.5	3.6	3.3	0.46	100m
726-HT888A-AWG-7	4	4	3.7	0.46	100m
726-HT888A-AWG-5	5	5	4.6	0.51	100m
726-HT888A-AWG-3	6	6.3	5.8	0.51	50m
726-HT888A-AWG-2	7	7.1	6.6	0.51	50m
726-HT888A-AWG-1	8	7.9	7.3	0.51	50m
726-HT888A-AWG-3/8	10	10.1	9.5	0.64	25m
726-HT888A-12	12	13.5	11.5	0.64	25m
726-HT888A-15	15	16.5	14.5	0.64	25m
726-HT888A-AWG-3/4	20	20	19.1	0.64	25m

グレードB (薄肉)

型式	内径(mm)			厚み(mm) 最小	長さ	色調 (標準)
	ULトレードサイズ(mm)
	公称	最大	最小
726-HT888B-AWG-22	0.7	0.81	0.64	0.18	100m	グレー
726-HT888B-AWG-19	1.0	1.12	0.91	0.18	100m
726-HT888B-AWG-16	1.5	1.55	1.3	0.18	100m
726-HT888B-AWG-13	2.0	2.08	1.83	0.18	100m
726-HT888B-AWG-9	3.0	3.2	2.9	0.23	100m

【注】
※上記寸法値は常態時の数値です。拡張、拡径使用の場合はゴム厚若干減少致します。
※本表以外の寸法及び色調の製作実績ございます。詳しくはお問い合わせください。
