電気機器接続用コネクタ	31

	メートルおねじ付き／Pgおねじ付き

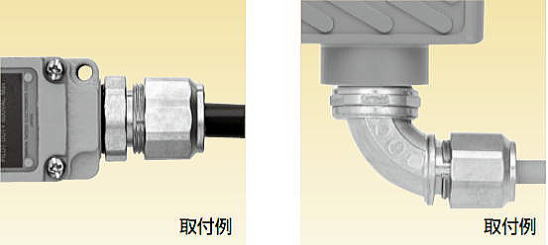

ケーブルをリミットスイッチ、フード等の電気機器に接続するためのコネクタです。

●ストレート形メートルおねじ付き

型式	挿入できるケーブル外径		パッキン枠番	φA mm	φB mm	L1 mm	L2 mm	接続ねじ IEC 60423		重量（g/個）	最小入数（個/袋）
型式	最大 mm	最小 mm	パッキン枠番	φA mm	φB mm	L1 mm	L2 mm	φS1	呼び	重量（g/個）	最小入数（個/袋）
C2OM 06 20　※2	6	3	6	21.0	28.2	8	33	19.9	M20×1.5	49	20
C2OM 08 20	8	4	8	23.6	28.2		35	19.9	M20×1.5	57	20
C2OM 10 16	10	6	10	26.1	24.0		35	15.9	M16×1.5	59	20
C2OM 10 20	10	6	10	26.1	28.2		35	19.9	M20×1.5	59	20
C2OM 12 20	12	8	12	28.2	28.2		35	19.9	M20×1.5	66	20
C2OM 15 20	15　※1	12	16	33.4	30.3		37	19.9	M20×1.5	78	20
C2OM 16 25	16	12	16	33.4	36.6		37	24.9	M25×1.5	92	20
C2OM 19 25	19　※1	16	20	39.1	36.6		39	24.9	M25×1.5	109	20
C2OM 20 32	20	16	20	39.1	44.9		39	31.9	M32×1.5	129	10
C2OM 24 32	24	20	24	45.5	44.9		40	31.9	M32×1.5	151	10
C2OM 26 32	26　※1	24	28	50.1	48.1		42	31.9	M32×1.5	185	10
C2OM 28 40	28	24	28	50.1	54.8		42	39.9	M40×1.5	205	10
C2OM 32 40	32	28	32	55.5	54.8		44	39.9	M40×1.5	223	10
C2OM 36 50　※2	36	32	36	60.5	62.9		45	49.9	M50×1.5	293	-

注１.	※1印の15、19、26はケーブルのシースを剥ぎ取って通線すればそれぞれφ16、20、28mmのケーブルにも適用します。
注２.	※2印の品番については、UL/CSAに該当しない製品です。

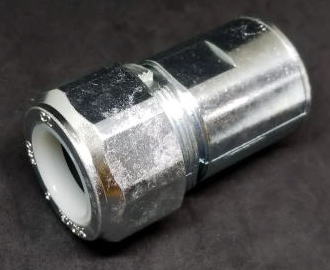

●ストレート形Pgおねじ付き

型式	挿入できるケーブル外径		パッキン枠番	φA mm	φB mm	L1 mm	L2 mm	接続ねじ DIN 40 430		重量（g/個）	最小入数（個/袋）
型式	最大 mm	最小 mm	パッキン枠番	φA mm	φB mm	L1 mm	L2 mm	φS1	呼び	重量（g/個）	最小入数（個/袋）
C2OPG 08 09	8	4	8	23.6	24.0	6	35	15.2	Pg9	36	20
C2OPG 08 11					24.0	6		18.6	Pg11	50	20
C2OPG 08 13					28.2	8		20.4	Pg13.5	58	20
C2OPG 08 16					28.2	8		22.5	Pg16	58	20
C2OPG 08 21					36.6	8		28.3	Pg21	73	20
C2OPG 10 09	10	6	10	26.1	28.2	6	35	15.2	Pg9	63	20
C2OPG 10 11	10	6	10	26.1	28.2	6	35	18.6	Pg11	61	20
C2OPG 12 11	12	8	12	28.2	28.2	6	35	18.6	Pg11	65	20
C2OPG 12 13					28.2	8		20.4	Pg13.5	55	20
C2OPG 12 16					28.2	8		22.5	Pg16	65	20
C2OPG 12 21					36.6	8		28.3	Pg21	71	20
C2OPG 14 11	14　※	12	16	33.4	30.3	6	37	18.6	Pg11	66	20
C2OPG 16 13	16	12			30.3	8		20.4	Pg13.5	85	20
C2OPG 16 16					30.3	8		22.5	Pg16	85	20
C2OPG 16 21					36.6	8		28.3	Pg21	98	20
C2OPG 16 29					44.9	9		37.0	Pg29	118	20
C2OPG 18 16	18　※	16	20	39.1	36.6	8	39	22.5	Pg16	118	20
C2OPG 20 21	20	16			36.6	8		28.3	Pg21	100	20
C2OPG 20 29	20	16			44.9	9		37.0	Pg29	110	20
C2OPG 23 21	23　※	20	24	45.5	44.9	8	40	28.3	Pg21	110	10
C2OPG 24 29	24	20	24	45.5	44.9	9	40	37.0	Pg29	162	10
C2OPG 28 29	28	24	28	50.1	48.1	9	42	37.0	Pg29	200	10
C2OPG 31 29	31　※	28	32	55.5	54.8	9	44	37.0	Pg29	248	10
C2OPG 32 36	32	28	32	55.5	54.8	9	44	47.0	Pg36	192	10

注.	※印の14,18,23,31は、ケーブルのシースを剥ぎ取って通線すればそれぞれ外径φ16,20,24,32mmのケーブルにも適用します。

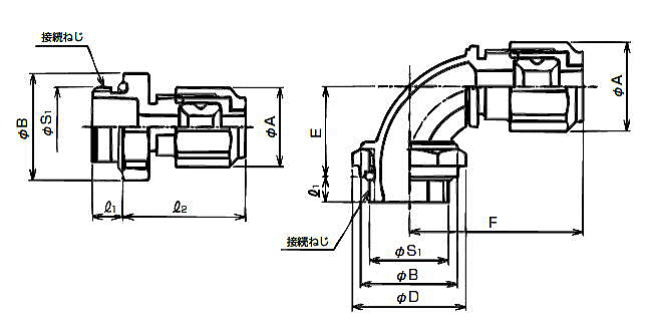

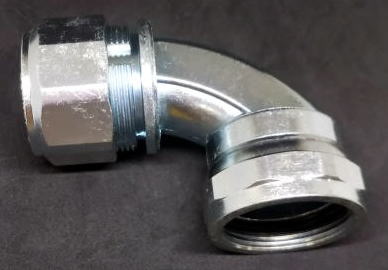

●90°形メートルおねじ付き

型式	挿入できるケーブル外径 ※1		パッキン枠番	φA mm	φB D mm	E mm	F mm	L1 mm	接続ねじ IEC 60423		重量（g/個）	最小入数（個/袋）
型式	最大 mm	最小 mm	パッキン枠番	φA mm	φB D mm	E mm	F mm	L1 mm	φS1	呼び	重量（g/個）	最小入数（個/袋）
C29OM 08 20	8	4	8	23.6	27.6	24	46	7	19.9	M20×1.5	81	20
C29OM 10 20	10	6	10	26.1	27.6	24	46	7	19.9	M20×1.5	88	20
C29OM 12 20	12	8	12	28.2	27.6	25	48	7	19.9	M20×1.5	95	20

注１.	※1印について、挿入できるケーブル最大外径は固定できる最大外径になります。 90°形本体部を通線する場合、ケーブルによっては通線出来ない場合もありますので、ケーブルシースを剥ぎ取って使用するか、最大外径より小さいケーブル選定を推奨いたします。

MSコネクタ接続用カップリング	31

	MSコネクタ（バックシェルなし）用

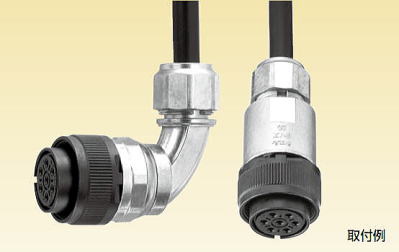

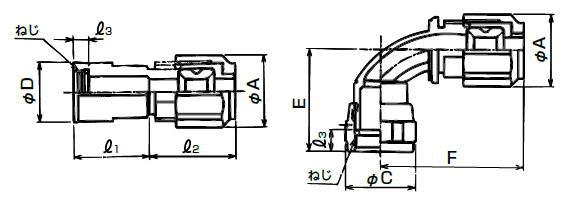

・ケーブルをバックシェルなしのMSコネクタに接続するためのカップリングです。・MSコネクタとカップリングの接続は、アルミたて型モーターレンチ（スーパーツール製品番MFT68Aを推奨）、　プライヤー等を使用して堅固に締付けて下さい。・本製品はUL登録のみとなります。・C2KD、C29KDの最小入数（個／袋）は1個です。【C2KD】【C29KD】

型式		挿入できるｹｰﾌﾞﾙ外径 ※2		ﾊﾟｯｷﾝ枠番	φA mm	φC mm	φD mm	E mm	F mm	L1 mm	L2 mm	L3 mm	接続MSコネクタ		重量（g/個）
型式		最大 mm	最小 mm	ﾊﾟｯｷﾝ枠番	φA mm	φC mm	φD mm	E mm	F mm	L1 mm	L2 mm	L3 mm	ｼｪﾙｻｲｽﾞ	ねじ ASME B1.1	C2KD	C29KD
C2KD C29KD	08 10	8	4	8	23.6	20.2	19.6	32	47	25.0	28	5.0	10SL	9/16-24UNEF-2B	62	63
	08 12					23.4	21.3	34		28.5		7.0	12S	11/16-24UNEF-2B	65	56
	08 14					25.5	23.4	34		28.5		7.0	14S	3/4-20UNEF-2B	60	63
	08 18					31.9	30.0	35		31.5		7.5	18	1-20UNEF-2B	80	100
	08 20					35.5	33.2	35		31.5		7.5	20	1-1/8-18UNEF-2B	106	110
	08 22					39.9	36.3	-		31.5		7.5	22	1-1/4-18UNEF-2B	95	118
	12 10	12	8	12	28.2	26.4	19.6	35	54	25.0	28	5.0	10SL	9/16-24UNEF-2B	72	107
	12 12					26.8	21.3	37		28.5		7.0	12S	11/16-24UNEF-2B	62	110
	12 14					26.8	23.4	37		28.5		7.0	14S	3/4-20UNEF-2B	80	130
	12 16					28.7	26.6	39		28.5		7.5	16/16S	7/8-20UNEF-2B	75	120
	12 18					31.9	30.0	39		31.5		7.5	18	1-20UNEF-2B	105	122
	12 20					35.5	33.2	39		31.5		7.5	20	1-1/8-18UNEF-2B	116	131
	12 22					39.9	36.3	39		31.5		7.5	22	1-1/4-18UNEF-2B	110	142
	12 24					43.0	39.5	46		31.5		10.0	24	1-3/8-18UNEF-2B	120	168
	12 28					49.0	46.1	46		34.5		10.0	28	1-5/8-18UNEF-2B	150	250
	16 16	16	12	16	33.4	32.6	26.6	43	61	28.5	29	7.5	16/16S	7/8-20UNEF-2B	101	170
	16 18					32.6	30.0	43		31.5		7.5	18	1-20UNEF-2B	118	177
	16 20					35.5	33.2	43		31.5		7.5	20	1-1/8-18UNEF-2B	129	184
	16 22					39.9	36.3	43		31.5		7.5	22	1-1/4-18UNEF-2B	136	191
	16 24					43.0	39.5	51		31.5		10.0	24	1-3/8-18UNEF-2B	145	216
	16 28					49.0	46.1	51		34.5		10.0	28	1-5/8-18UNEF-2B	176	237
	16 32					57.0	52.4	51		39.5		10.0	32	1-7/8-16UN-2B	200	273
	20 18	20	16	20	39.1	32.6	30.0	43	63	31.5	31	7.5	18	1-20UNEF-2B	110	174
	20 20					35.5	33.2	43		31.5		7.5	20	1-1/8-18UNEF-2B	148	177
	20 22					39.9	36.3	43		31.5		7.5	22	1-1/4-18UNEF-2B	157	186
	20 24					43.0	39.5	51		31.5		10.0	24	1-3/8-18UNEF-2B	165	210
	20 28					49.0	46.1	51		34.5		10.0	28	1-5/8-18UNEF-2B	180	232
	20 32					57.0	52.4	51		39.5		10.0	32	1-7/8-16UN-2B	220	253
	24 22	24	20	24	45.5	40.4	36.3	47	67	31.5	32	7.5	22	1-1/4-18UNEF-2B	182	269
	24 24					43.0	39.5	54		31.5		10.0	24	1-3/8-18UNEF-2B	162	370
	24 28					49.0	46.1	54		34.5		10.0	28	1-5/8-18UNEF-2B	190	400
	24 32					57.0	52.4	54		39.5		10.0	32	1-7/8-16UN-2B	237	316
	24 36					63.0	58.7	60		41.5		11.0	36	2-1/8-16UN-2B	270	347
	28 24	28	24	28	50.1	48.0	39.5	59	73	31.5	34	10.0	24	1-3/8-18UNEF-2B	185	416
	28 28					49.0	46.1	59		34.5		10.0	28	1-5/8-18UNEF-2B	220	380
	28 32					57.0	52.4	59		39.5		10.0	32	1-7/8-16UN-2	287	453
	28 36					63.0	58.7	65		41.5		11.0	36	2-1/8-16UN-2B	300	488
	32 24　※1	32	28	32	55.5	43.0	39.5	59	75	31.5	36	10.0	24	1-3/8-18UNEF-2B	244	376
	32 28					-	46.1	-	-	34.5		10.0	28	1-5/8-18UNEF-2B	266	-
	32 32					-	52.4	-	-	39.5		10.0	32	1-7/8-16UN-2B	314	-
	32 36					63.0	58.7	65	75	41.5		11.0	36	2-1/8-16UN-2B	352	448
	36 32	36	32	36	60.5	-	52.4	-	-	39.5	37	10.0	32	1-7/8-16UN-2B	338	-
	36 36	36	32	36	60.5	-	58.7	-	-	41.5	37	11.0	36	2-1/8-16UN-2B	330	-

注１.	最小入数（個／袋）は、１個です。
注２.	※１印の品番については、ULに該当しない製品です。
注３.	※２印について、挿入できるケーブル最大外径は固定できる最大外径になります。 90°型本体部を通線する場合、ケーブルによっては通線出来ない場合もありますので、ケーブルシースを剥ぎ取って使用するか最大外径より小さいケーブル選定を推奨いたします。

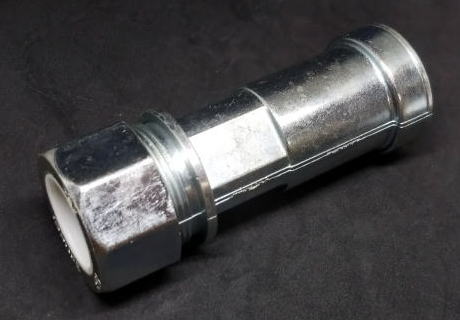

C型／MSコネクタ接続用長いカップリング	31

MSコネクタ（バックシェルなし）用

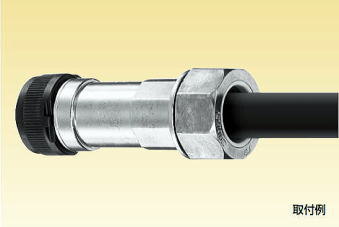

・L４寸法の長いバックシェルなしMSコネクタ接続用のカップリングです。

・MSコネクタにケーブルの芯線の接続がL４寸法が長いので容易にできます。

・この製品はC型のカップリングですが順次C2型に変更する予定です。
　その場合の型式はC2KD※※Lとなります。

・MSコネクタとカップリングの接続は、アルミたて型モーターレンチ（スーパーツール製品番MFT68Aを推奨）、
　プライヤー等を使用して堅固に締付けて下さい。

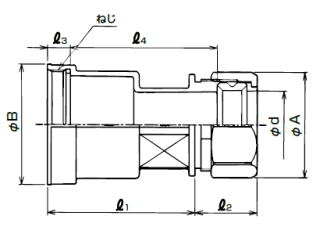

C型/MSコネクタ接続用長いカップリング

型式	挿入できるｹｰﾌﾞﾙ外径		ﾊﾟｯｷﾝ枠番	φA mm	φB mm	φd mm	L1 mm	L2 mm	L3 mm	L4 mm	接続MSコネクタ		重量（g/個）	最小入数（個/袋）
型式	最大 mm	最小 mm	ﾊﾟｯｷﾝ枠番	φA mm	φB mm	φd mm	L1 mm	L2 mm	L3 mm	L4 mm	ｼｪﾙｻｲズ	ねじ ASME B1.1	重量（g/個）	最小入数（個/袋）
CK2D 16 18	16	12	16	30.9	30.0	16.2	65	24	7.5	65.3	18	1-20 UNEF-2B	123	10
CK2D 16 20	16	12	16	30.9	33.2	16.2	65	24	7.5	65.3	20	1-1/8-18 UNEF-2B	131	10
CK2D 20 20	20	16	20	36.5	33.2	20.2	65	27	7.5	66.2	20	1-1/8-18 UNEF-2B	150	10
CK2D 20 22					36.3		65		7.5	66.2	22	1-1/4-18 UNEF-2B	159	10
CK2D 20 24					39.5		65		10.0	63.7	24	1-3/8-18 UNEF-2B	171	10
CK2D 24 20	24	20	24	42.1	33.2	24.2	66	28	7.5	67.1	20	1-1/8-18 UNEF-2B	183	10
CK2D 24 22					36.3		66		7.5	67.1	22	1-1/4-18 UNEF-2B	186	10
CK2D 24 28					46.1		66		10.0	64.6	28	1-5/8-18 UNEF-2B	213	10
CK2D 24 32					52.4		66	30	10.0	66.0	32	1-7/8-16 UN-2B	251	10
CK2D 28 24	28	24	28	47.1	39.5	28.2	65	30	10.0	64.5	24	1-3/8-18 UNEF-2B	216	5
CK2D 28 32					52.4	28.2	65		10.0	64.5	32	1-7/8-16 UN-2B	267	5
CK2D 28 36					58.7	27.9	65		12.0	62.5	36	2-1/8-16 UN-2B	364	5
CK2D 32 28	32	28	32	51.4	46.1	32.4	65	32	10.0	64.5	28	1-5/8-18 UNEF-2B	362	5
CK2D 32 36	32	28	32	51.4	58.7	32.4	65	32	12.0	62.5	36	2-1/8-16 UN-2B	438	5
CK2D 36 36	36	32	36	56.9	58.7	36.4	65	33	12.0	62.4	36	2-1/8-16 UN-2B	414	5
