Vリング製品

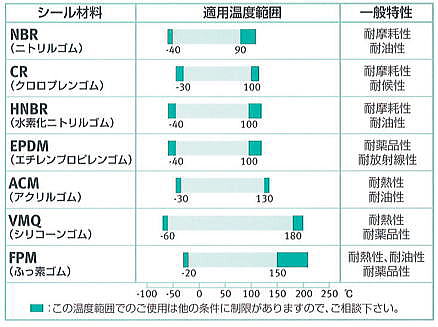

■Vリングの材料特性
V-リングシールの材料選定は密封対象媒体の化学的性質、使用条件とシール材料の機械
的特性との適合性を考慮しなければなりません。
通常、ほとんどの場合、ニトリルゴム（NBR）を使用しますが、屋外で直射日光やオゾンの影響を受けるときには、クロロプレンゴム（CR）を用います。
温度が高い場合や薬品などの影響がある場合にはフッ素ゴム（FPM）が多用されています。
特殊な環境下では、水素化ニトリルゴム（HNBR）、エチレンプロピレンゴム（EPDM）、シリコーンゴム（VMQ）などが使用されています。

● ニトリルおよびクロロプレンは低摩擦仕様があります。
■Vリングの用途
●自動車関係／輸送機器関係／ロールミル／家庭用機器(洗濯機･皿洗い機用ポンプ･ミキサー等)／ポンプ機器／電動モーター／農工機具／製紙および森林用機械／その他。

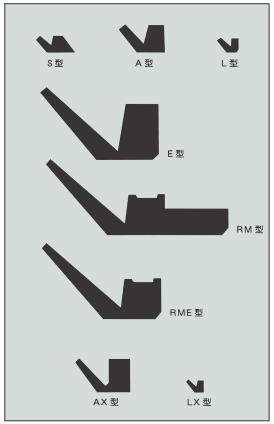

■Vリングの構造および断面形状
●Vリングは、100%同質のゴムでできており、リップ部および本体がヒンジを介して連結されています。
断面形状は右図のように8種類あり、軸径、周辺のスペース、軸のエンドプレイ等の条件に合わせて選定されます。
S型：軸径4.5mm〜210mmまで。
A型：軸径2.7mm〜∞。
L型：軸径105mm〜∞。
E型：軸径300mm以上制限なし。
RM型：軸径300mm以上制限なし。
RME型：軸径300mm以上制限なし。RME型はRM型の本体後方の35mmの部分をカットしたタイプです。
AX型：軸径200mm〜∞。
LX型：軸径135mm〜∞。

※サイズ表に記載されていない種類や形式についてはお問い合わせ下さい。
