グロメット　

P.1532

カテゴリ-23目次に戻る

グロメット製品

NG型、KG型グロメット　　RUBBER GROMMENT NG,KG TYPE

106

●材質：合成ゴム（EPDM)
●硬度：55°±5°
●非移行性製作可。

NG型・KG型グロメット

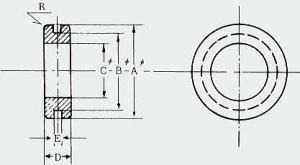

型式	品番	外径（A）	溝径（B）	内径（C）	溝厚（E）	高さ（D）	（R）	入数
05-051-01	NG-79-1	9	6	3.5	1.2	3.7	0.6	100
05-051-02	NG-79-A	11	8	5	1.5	4.5
05-051-03	NG-79-B	11	8	5	3	6
05-051-04	NG-79-C	13	10	7	1.5	4.5
05-051-05	NG-79-D	13	10	7	3	6
05-051-06	NG-79-E	15	12	9	1.5	4.5
05-051-07	NG-79-F	15	12	9	3	6
05-051-08	NG-79-G	19	15	11	1.5	5.5	1
05-051-09	NG-79-H	19	15	11	3	7
05-051-10	NG-79-J	21	17	13	1.5	5.5
05-051-11	NG-79-K	21	17	13	3	7		100
05-051-12	NG-79-L	23	19	15	1.5	5.5
05-051-13	NG-79-M	23	19	15	3	7
05-051-14	NG-79-N	30	25	20	1.5	6.5	1.2
05-051-15	NG-79-O	30	25	20	3	8
05-051-16	NG-79-P	35	30	25	1.5	6.5
05-051-17	NG-79-Q	35	30	25	3	8
05-051-18	NG-79-R	42	36	30	1.5	7.5
05-051-19	NG-79-S	42	36	30	3	9
05-052-01	KG-74	7	5	3	1	4	1
05-052-02	74-2	7	5		2	5	1	100
05-052-03	KG-95	9	7		0.8	5.5	1.5
05-052-04	KG-115	11	8	5	1	5
05-052-05	KG-135	13	8	5.5	1.5	5
05-052-06	（塩ビ製）146	14	10	8		6	3
05-052-07	KG-16	16	12	9		6.5	3
05-052-08	（塩ビ製）178	17	12	9	1.2	7	4

B型グロメット　　RUBBER GROMMENT B TYPE

106

●材質：合成ゴム（EPDM)
●硬度：55°±5°
●非移行性製作可。
●特注品の製作は、最低注文数量があります。
（各100～1000個など）

B型グロメット

型式	品番	外径（A）	溝径（B）	内径（C）	溝厚（E）	高さ（D）	（R）	入数
05-053-01	B 6-1	18	12	6	1	7	3	100
05-053-02	B 6-2	18	12	6	2	8
05-053-03	B 8-1	20	14	8	1	7
05-053-04	B 8-2	20	14	8	2	8
05-053-05	B 10-1	22	16	10	1	8
05-053-06	B 10-2	22	16	10	2	9
05-053-07	B 12-1	26	19	12	1	10	4
05-053-08	B 12-2	26	19	12	2	12
05-053-09	B 14-1	29	22	14	1	10
05-053-10	B 14-2	29	22	14	2	11
05-053-11	B 16-1	32	25	16	1	10
05-053-12	B 16-2	32	25	16	2	11		100
05-053-13	B 19-1	35	28	19	1	12	5
05-053-14	B 19-2	35	28	19	2	13
05-053-15	B 22-1	40	32	22	1	12
05-053-16	B 22-2	40	32	22	2	13
05-053-17	B 25-1	44	36	25	1	14	6
05-053-18	B 25-2	44	36	25	2	15
05-053-19	B 28-1	48	40	28	1	14
05-053-20	B 28-2	48	40	28	2	15
05-053-21	B 32-1	52	44	32	1	18	8
05-053-22	B 32-2	52	44	32	2	19
05-053-23	B 36-1	56	48	36	1	18		100
05-053-24	B 36-2	56	48	36	2	19
05-053-25	B 40-1.5	65	52	40	1.5	18
05-053-26	B 40-3	65	52	40	3	19.5
05-053-27	B 45-1.5	75	55	45	1.5	15.5	7
05-053-28	B 45-1.53	75	55	45	3	17	7

膜付グロメットSG型　　RUBBER GROMMENT SG TYPE

106

●材質：合成ゴム（EPDM)
●硬度：55°±5°
●規格表外のご注文もご相談ください。
●在庫は黒色ですが、カラーも製作致します。
●非移行性製作可。
●特注品の製作は、最低注文数量があります。（各100～1000個など）

膜付グロメットSG型図面

膜付グロメットSG型

型式	品番	A	B	C	D	E	F	G	H	入数
05-054-01	SG-9A	4.5	9	13	16	2.3	8.5	3.5	2.7	100
05-054-02	SG-12A	7	12	16	19	1.6	6.3	2.54	1.5
05-054-03	SG-14A	9	14	18	21	2.3	8	3	2.7
05-054-04	SG-16A	1	16	20	23	1.6	8.1	3.5	2
05-054-05	SG-18A	123	18	22	25	2.3	8.8	3.5	2
05-054-06	SG-20A	15	20	24	27	1.6	9.1	4	2.5
05-054-07	SG-22A	17	22	26	29	2.3	9.8	4	2.5
05-054-08	SG-24A	19	24	28	31	2.3	11.3	5	3
05-054-09	SG-26A	19	26	31	35	3.2	12.2
05-054-10	SG-28A	21	28	33	37	2.3	11.8			100
05-054-11	SG-30A	23	30	35	39	3.2	12.7
05-054-12	*SG-30B	25	30	-	35	1.6	8	3.2	3.2
05-054-13	SG-32A	25	32	37	41	2.3	11.8	5	3
05-054-14	SG-24A	27	34	39	43	3.2	12.7	5	3
05-054-15	SG-36A	28	36	42	45	2.3	13.8	6	4
05-054-16	SG-38A	30	38	44	48	3.2	14.7
05-054-17	SG-42A	34	42	48	52	3.2	14.7
05-054-18	SG-50A	40	50	56	60	2.0	10.0	4	4
●膜厚は全て0.4t～0.6tです。（kタイプを除く） *印はフラット型。
