E型/ノックアウト接続用コネクタ

31

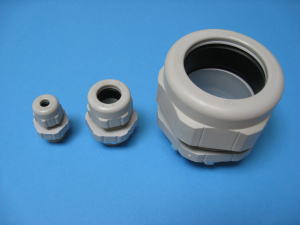

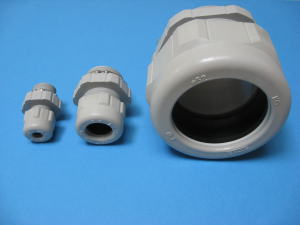

●ケーブルを制御盤類のノックアウトに接続するためのコネクタです。
難燃性：ＵＬ94Ｖ0取得品
色：ライトグレー（標準色）/黒

型式		挿入出来るケーブル外径		パッキン枠番	φA	φＢＤ	Ｌ1	Ｌ2	接続ネジＪＩＳ　Ｂ0202		重量（ｇ/個）	最小入数（ｇ/個）
ライトグレー色品	黒色品	最大	最小	パッキン枠番	φA	φＢＤ	Ｌ1	Ｌ2	φＳ1	呼び	重量（ｇ/個）	最小入数（ｇ/個）
※2 EBG 06 12	EBG 06 12 BK	6	3	6	20.9	27	12	29	16.6	G3/8	14	20
※2 EBG 06 16	EBG 06 16 BK	6	3	6	20.9	31.3	10	29	20.9	G1/2	20	20
※2 EBG 08 12	EBG 08 12 BK	8	4	8	23	27	12	31	16.6	G3/8	16	20
※2 EBG 08 16	EBG 08 16 BK	8	4	8	23	31.3	10		20.9	G1/2	21	20
※2 EBG 12 12	-	12	8	12	27	27	12		16.6	G3/8	18	20
※2 EBG 12 16	EBG 12 16 BK	12	8	12	27	31.3	10		20.9	G1/2	23	20
※2 EBG 12 22	EBG 12 22 BK	12	8	12	27	38.9	10		26.4	G3/4	30	20
EBG 14 16	EBG 14 16 BK	※1 14	12	16	32.4	32.4	10	35	20.9	G1/2	28	20
EBG 16 22	EBG 16 22 BK	16				38.9	10		26.4	G3/4	30	20
※2 EBG 16 28	-	16				47.5	15		33.2	G1	52	20
EBG 20 22	EBG 20 22 BK	20	16	20	37.8	38.9	10	37	26.4	G3/4	39	20
※2 EBG 20 28	-	20	16	20	37.8	47.5	15	37	33.2	G1	56	10
EBG 24 28	EBG 24 28 BK	24	20	24	44.3	47.5	15	38	33.2	G1	61	10
※2 EBG 26 28	EBG 26 28 BK	※1 26	24	28	49.7	47.5	15	40	33.2	G1	66	10
EBG 28 36	EBG 28 36 BK	28	24	28	49.7	59.4	16	40	41.9	G1-1/4	84	10
EBG 32 36	EBG 32 36 BK	32	28	32	54			41	41.9	G1-1/4	87	10
EBG 34 36	EBG 34 36 BK	※1 34	32	36	59.4			42	41.9	G1-1/4	95	10
EBG 36 42	EBG 36 42 BK	36	32	36	59.4	67		42	47.8	G1-1/2	111	5
EBG 40 42	EBG 40 42 BK	40	36	40	68	67		48	47.8	G1-1/2	141	5
EBG 40 54	EBG 40 54 BK	40	36	40	68	79.9	18	48	59.6	G2	168	5
※2 EBG 44 54	EBG 44 54 BK	44	40	44	72.4			52	59.6	G2	170	2
※2 EBG 48 54	EBG 48 54 BK	48	44	48	77.8			56	59.6	G2	196	2
※2 EBG 52 54	EBG 52 54 BK	52	48	52	83.2			60	59.6	G2	212	2

注1.　※1 印は、挿入するケーブルの外側シースを剥ぎ取って使用すれば14 は16 の、26 は28 の、34 は36 の
外径のケーブルにも適用できます。

注2.　※2 印(黒色品含む)については、UL/CSAに該当しない製品です。
