ジュンロンＵＰ1・ＡＰ1・ＡＰ4チューブ 056、21、106
ジュンロンＵＰ1・ＡＰ1・ＡＰ4は
柔らかい・折れにくい・こすれに強い・撥水性が良い
ハイブリットタイプのチューブです。

特長

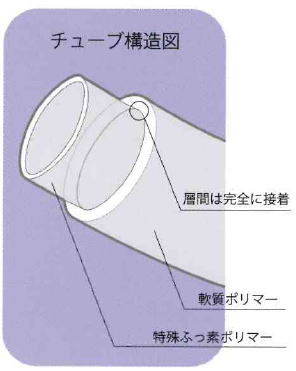

■２層構造によりフッ素ポリマーチューブでは得ることができなかった
　　柔軟性・耐キンク性・耐摩耗性を向上させました
■内層にフッ素ポリマーを使用することにより薬液の撥水性に優れます。
■一体成形により層間は完全に接着しております。

主な用途
■塗装機器用チューブ
■溶剤移送用チューブ
■粘着性流体移送用チューブ
■歯科機器用チューブ
■油・空圧機器用チューブ
■集中潤滑機器用チューブ
■半導体製造装置用チューブ
■食品製造装置用チューブ
■分析機器用チューブ
※流体や使用環境により使用できない場合がございます。
データーシートはこちら
 ジュンロンＵＰ1・ＡＰ1・ＡＰ4チューブ
ジュンロンＵＰ1・ＡＰ1・ＡＰ4チューブ
ジュンロンＵＰ1・ＡＰ1・ＡＰ4チューブ

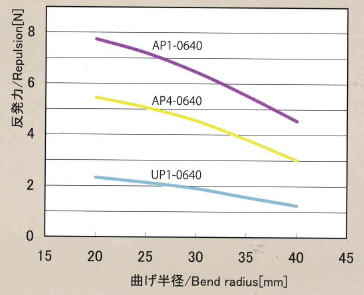

ジュンロン多層チューブの柔軟性比較
長さ300ｍｍの試料チューブを圧縮試験機にＵ字にセットします。
Ｕ字間隔を狭めて行き、所定の間隔時に発生する反発力を測定しました
ジュンロンＵＰ1・ＡＰ1・ＡＰ4チューブ柔軟性比較

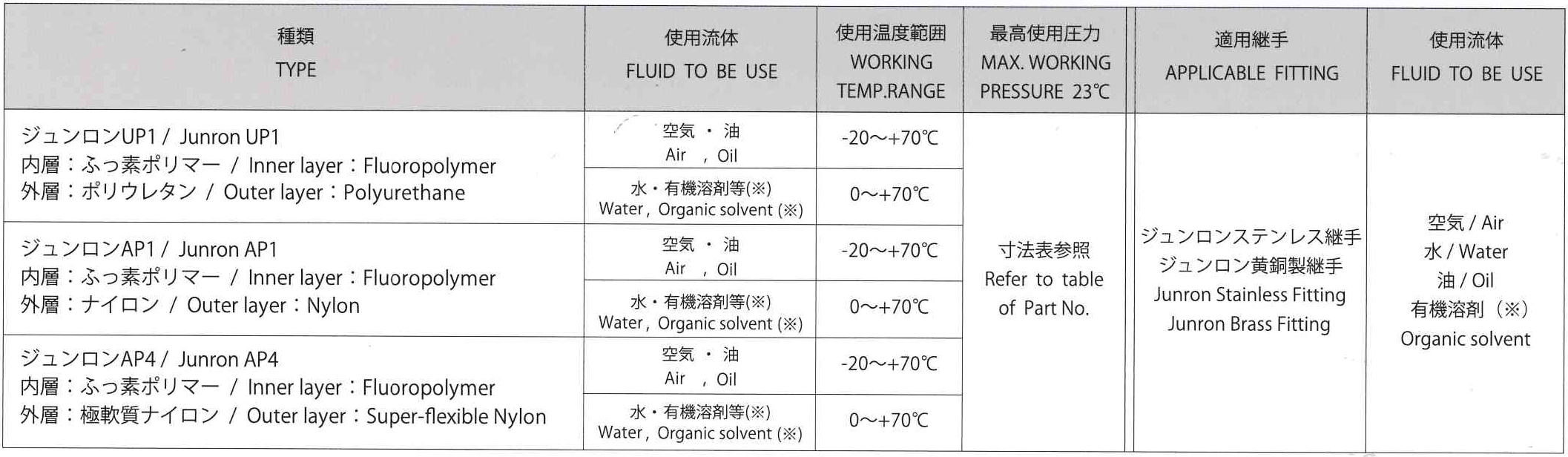

ジュンロンＵＰ1・ＡＰ1・ＡＰ4チューブ種類・仕様'
ジュンロンUP1 （外層：ポリウレタン）
型式 チューブ寸法
外径×内径		 破壊圧力 最高使用圧力 最小曲げ半径 標準条長
（mm） 23℃（Mpa） 23℃（Mpa） （mm） （m）
UP1-0425 4×2.5 2.4 <0.6 12 20・100
UP1-0640 6×4 2.4 <0.6 20 20・100
UP1-0850 8×5 2.4 <0.6 23 20・100
UP1-1065 10×6.5 2.4 <0.6 32 20・100
UP1-1280 12×8 2.4 <0.6 40 20・100
標準色：乳白　　溶剤・薬液が飛散する場所でご使用にならないでください。

ジュンロンAP1（外層：ナイロン）
コード 型式 チューブ寸法
外径×内径		 破壊圧力 最高使用圧力 最小曲げ半径 定尺
（mm） 23℃（Mpa） 23℃（Mpa） （mm） （m）
02-179-01 AP1-0425 4×2.5 8.0 <2.0 15 20・100
02-179-02 AP1-0640 6×4 7.2 <1.8 20 20・100
02-179-03 AP1-0860 8×6 5.6 <1.4 35 20・100
02-179-04 AP1-1080 10×8 4.0 <1.1 50 20・100
標準色：乳白　

ジュンロンAP4（外層：極軟質ナイロン）　※中止品
型式 チューブ寸法
外径×内径		 破壊圧力 最高使用圧力 最小曲げ半径 定尺
（mm） 23℃（Mpa） 23℃（Mpa） （mm） （m）
AP4-0425 4×2.5 6.4 <1.5 15 20・100
AP4-0640 6×4 5.5 <1.4 20 20・100
AP4-0860 8×6 4.0 <1.0 35 20・100
AP4-1080 10×8 3.1 <0.8 50 20・100
標準色：乳白　
※こちらの製品は現在、生産中止品となっております。（2024年7月3日）
