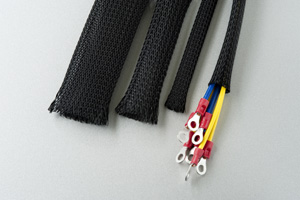

Zスリーブ
 043
特徴：
●ポリエステル系ものフィラメントによる編組チューブ
●伸縮性のため内径を約3倍まで拡大可能
●軽量かつ弾力性・耐摩耗性に優れた素材
●編組目の隙間から内部配線の目視も可能
●難燃性を付与したＺ-ＦＲ（ＵＬ1441ＶＷ-1）Ｅ103867
●ご要望によりカット加工（端末ほつれ防止処理）も可能です。

品名 Zスリーブ
編組線材 ポリエステル系モノフィラメント
車材燃試：「難燃性」21-829K
表面色 黒
適用使用温度 -70℃〜 +125℃

用途：
●OA機器、制御盤、計測機械、FA、ロボットの配線の結束・保護

型式 製品幅（mm） 適用径（φ） 定尺（m）
Z-03 5 2〜9 200
Z-06 9 6〜22 150
Z-12 12 8〜26
Z-19 19 11〜34 100
Z-30 29 18〜53
Z-40 32 21〜56
※定尺内に繋ぎがある場合があります。
定尺100Ｍ：２箇所以内　定尺１５０Ｍ・２００Ｍ：３箇所以内
（最短長：５ｍ以上）

 ヒートナイフ:型式HK-100

図のようにタテ方向にカットすると熱で解れるのを
防ぎます。
 Ｚ-ＦＲ（Ｚスリーブ難燃タイプ） ※中止品

品名 Z-ＦＲ
編組線材 難燃性ポリエステル系モノフィラメント
車材燃試：「難燃性」22-812K
表面色 黒（識別用白線あり）
適用使用温度 -70℃〜 +125℃


型式 製品幅（mm） 適用径（φ） 定尺（m）
Z-03FR 5 2〜9 200
Z-06FR 9 6〜22 150
Z-12FR 12 8〜26
Z-19FR 19 11〜34 100
Z-30FR 29 18〜53
Z-40FR 32 21〜56
※定尺内に繋ぎがある場合があります。
定尺100Ｍ：２箇所以内　定尺１５０Ｍ・２００Ｍ：３箇所以内
（最短長：５ｍ以上）

本製品は現在　取扱停止となります。（2021.09.06）
