細径フレキシブルチューブ

世界最小径/内径1.2㎜の極細螺旋管！

ケーシングチューブ/型式　KS-1.2N

特長：
●内径1.2㎜、外径2.3㎜、曲げ半径23㎜の超省スペースで、強固な保護を実現する極細ステンレスフレキシブルチューブです
●螺旋管の山谷のせりあいで、曲げた時の一定の曲げ半径を保ち、光ファイバー、極細ケーブルを完全に保護します。
●柔軟、軽量で伸びが無く、荷重、側圧、引張強度に優れます。
●螺旋管の上にPVC,PE,オレフィンエラストマー、フッ素樹脂等をコーティングする事により、防水、防油、耐薬品、耐熱仕様にする事が可能です。
用途：
●レーザー関連機器、リニアスケール、光ファイバー、センサー保護、ファイバースコープ、ライトガイド、
医療用、工業用内視鏡、各種通信機器、測定機器、ロボット等。

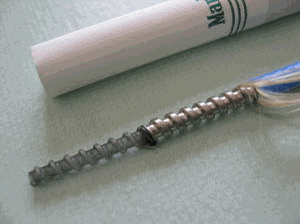

ケーシングチューブ/ＫＳ-1.2Ｎ：
ＳＵＳ製　内径1.2㎜の極めて強固な螺旋管です。一定の曲げ半径を保ち、光ファイバー素線、芯線保護には最適です。

ケーシングチューブ+樹脂コーティング/KSP-1.2N：
螺旋管の外側にPVCやオレフィン系エラストマー、フッ素樹脂等をコーティングし、防水・耐油・耐薬品、耐熱性仕様に出来ます。

型式	内径	外径	曲げ半径	定尺
KS-1.2N	1.2±0.2㎜	2.3±0.2㎜	23±5㎜	100ｍ

*ｍ単位販売です。
*上記以外のサイズについてはこちら

型式	内径	外径	曲げ半径	材質
KSP-1.2N	1.2±0.2㎜	3.0±0.2㎜	23±5㎜	軟質PVC
KSO-1.2N	1.2±0.2㎜	3.0±0.2㎜	23±5㎜	オレフィン系エラストマー

*他の材質（フッ素樹脂、ポリエチエレンなど）についても
お問い合わせください。
*定尺は100ｍで切売り販売も可能です。
*上記以外のサイズについてはこちら

他細径ケーシングチューブ特注例

■曲げ半径大タイプ

■内面防水タイプ

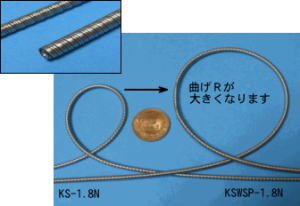

ケーシングダブルスプリングチューブ：
ケーシングチューブの谷部分にステンレス線を入れ、通常より大きな曲げ半径を保ち、折れに弱いファイバーの保護を万全にします。(KS-1.2N～から対応可能です。)

内面防水フレキシブルチューブ：
内面にフッ素樹脂をコーティング、螺旋管の外側にケブラー、更にフッ素樹脂をコーティングした３層構造です。この3層構造によりケーシングチューブの伸縮が極力押さえられ、光ファイバーへのストレスを大幅に軽減できます。高機能・高耐久性の次世代チューブです。製作できるサイズには限りがありますので詳細お問い合わせください。

型式	内径	外径	曲げ半径	定尺
KSWSP-1.2N	1.2±0.2㎜	2.3±0.2㎜	33±6㎜	100ｍ
KSWSP-1.8N	1.8±0.2㎜	2.9±0.2㎜	50±5㎜	100ｍ

*上記以外のサイズについてはこちら

商品詳細は

こちら
