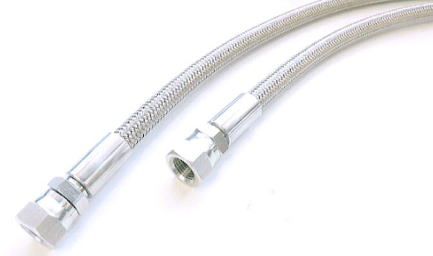

| フッ素樹脂 高圧ホース |
449 |
|
 |
 |
特徴
フッ素樹脂をチューブ状に加工し、ステンレスワイヤー、強化繊維
で補強した構造になっています。また、耐溶剤性に優れ、軽量かつ
フレキシブル性が有り、繰り返しの衝撃圧に対する耐疲労性にも
優れています。耐圧性もお客様のニーズにより各種取りそろえて
います。（スチーム圧〜油圧：MAX.30MPa）
なお、R300〜R330シリーズの他にもバリエーションをご用意
しています。ホースの口径、口金のサイズ、材質等につきましても
お気軽にご相談ください。
使用用途
●様々な生産設備・機器の流体移送用
（スチーム、油、溶剤、薬液、樹脂、塗料、食品など）
特 長
●耐 熱 性 −65〜230℃
●ホース標準内径 φ4〜φ25
|
 |
■フッ素樹脂ホース仕様
|
 |
■R300シリーズ（10ＭＰａ未満タイプ）
| 型式 |
呼 称
（in） |
サイズ（mm） |
最高使用圧力
(MPa) |
最大衝撃圧力
(MPa) |
最小破壊圧力
(MPa) |
最小曲げ半径
（mm） |
重 量
（g／m） |
| 参考内径 |
参考外径 |
| R300-04 |
1/4 |
6 |
8.4 |
7 |
10 |
27 |
35 |
70 |
| R300-05 |
3/8 |
8 |
10 |
6 |
9 |
22 |
55 |
90 |
| R300-07 |
1/2 |
11 |
14.4 |
5 |
7 |
20 |
100 |
200 |
| R300-12 |
3/4 |
19 |
23.8 |
10 |
15 |
40 |
160 |
440 |
耐圧層： R300-04〜07 SUS304軟質線1WB ： R300-12 SUS304硬質線1WB
使用温度：−65〜230℃
※ホース口金はこちら⇒
|
| |
■Ｒ310シリーズ（10ＭＰａタイプ）
| 型式 |
呼 称
（in） |
サイズ（mm） |
最高使用圧力
(MPa) |
最大衝撃圧力
(MPa) |
最小破壊圧力
(MPa) |
最小曲げ半径
（mm） |
重量
（g／m） |
| 参考内径 |
参考外径 |
| R310-04 |
1/4 |
7 |
10.6 |
19 |
28 |
84 |
70 |
140 |
| R310-06 |
3/8 |
9 |
12.4 |
18 |
27 |
75 |
90 |
180 |
| R310-07 |
1/2 |
11 |
14.6 |
17 |
27 |
67 |
130 |
220 |
| R310-08 |
1/2 |
13 |
16.4 |
16 |
24 |
64 |
140 |
260 |
| R310-10 |
3/4 |
16 |
20.6 |
12 |
18 |
50 |
170 |
390 |
| R310-12 |
3/4 |
19 |
24.5 |
15 |
22 |
60 |
190 |
590 |
| R310-16 |
1 |
25 |
30.3 |
15 |
22 |
60 |
250 |
810 |
| R310-20 |
1-1/4 |
32 |
40.9 |
15 |
22 |
60 |
450 |
1600 |
耐圧層 ： R310-04〜10 SUS304硬質線1WB ： R310-12〜16 SUS304硬質多線1WB
使用温度：−65〜230℃
※ホース口金はこちら⇒
|
| |
■Ｒ320シリーズ（20ＭＰａタイプ）
| 型式 |
呼 称
（in） |
サイズ（mm） |
最高使用圧力
(MPa) |
最大衝撃圧力
(MPa) |
最小破壊圧力
(MPa) |
最小曲げ半径
（mm） |
重量
（g／m） |
| 参考内径 |
参考外径 |
| R320-03 |
1/8 |
5 |
8.6 |
25 |
37 |
100 |
40 |
100 |
| R320-04 |
1/4 |
6 |
9.2 |
21 |
31 |
90 |
60 |
120 |
| R320-05 |
3/8 |
8 |
11.4 |
21 |
30 |
90 |
70 |
170 |
| R320-08 |
1/2 |
13 |
20.4 |
24 |
36 |
96 |
180 |
730 |
| R320-12 |
3/4 |
19 |
26.9 |
20 |
30 |
80 |
230 |
970 |
| R320-16 |
1 |
25 |
33 |
20 |
30 |
80 |
280 |
1360 |
耐圧層： R320-03〜05 SUS304硬質線1WB ： R320-08〜16 SUS304硬質多線2WB
使用温度：−65〜230℃
※ホース口金はこちら⇒
|
| |

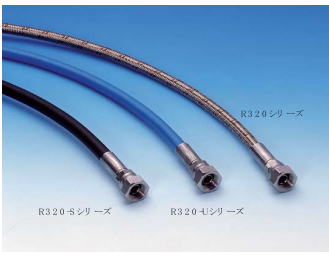

■Ｒ320-Ｕシリーズ（20ＭＰａ-外装ポリウレタンタイプ）
■Ｒ320-Ｓシリーズ（20ＭＰａ-外装サントプレーンタイプ）
※Ｒ320-Ｓシリーズは受注生産品です。（1000ｍ以上/1ロット）
サントプレーンは耐薬品性に優れシンナー等にも侵されません。 |
 |
| 型式 |
呼 称
（in） |
サイズ（ｍｍ） |
最高使用圧力
（MPａ） |
最大衝撃圧力
(MPa) |
最小破壊圧力
(MPa) |
最小曲げ半径
（mm） |
重量
（g／m） |
| 参考内径 |
参考外径 |
| Ｒ320-S-04 |
1/4 |
6 |
11.2 |
21 |
31 |
90 |
60 |
150 |
| Ｒ320-S-05 |
3/8 |
8 |
13.4 |
21 |
31 |
90 |
70 |
200 |
| Ｒ320-U-04 |
1/4 |
6 |
11.2 |
21 |
31 |
90 |
60 |
160 |
| Ｒ320-U-05 |
3/8 |
8 |
13.4 |
21 |
31 |
90 |
70 |
210 |
| Ｒ320-U-08 |
1/2 |
13 |
22.2 |
24 |
36 |
96 |
180 |
830 |
※基本的に標準金具は、＃1001、1004、1005を揃えています。材質は鉄及びＳＵＳ、その他金具
（Ｒｃ固定ネジ、ＵＮＦ金具、へルール、フランジ、パイプエンド）も用意できます。
耐圧層：Ｒ320- (S/U)04〜05 ＳＵＳ304硬質線1ＷＢ ：Ｒ320 (S/U)-08 ＳＵＳ304硬質多線2ＷＢ
外装色：Ｕシリーズ/ブルー Ｓシリーズ/黒
使用温度：Ｕシリーズ/-65〜80℃ Ｓシリーズ/-65〜130℃
※ホース口金はこちら⇒
|
| |
| 超高圧フッ素樹脂ホース（30MPa & 50MPa） |
|
工業界の高圧化傾向に対応し、30MPa（約300kgf/㎠)
以上での使用を可能にした、フッ素樹脂ホースです。
最高使用圧力30MPaクラスながら、弊社製品の特長で
ある、柔軟性、操作性は引き継がれています。
■使用用途
●様々な生産設備・機器の流体移送用
（スチーム、油、溶剤、薬液、樹脂、塗料、食品など）
■特長
●耐熱性 -65〜230℃
●ホース標準内径 Φ4〜φ25
|
 |
| 型番 |
呼称
（in） |
サイズ（mm） |
最高使用圧力
（MPa） |
最大衝撃圧力
（MPa） |
最小破壊圧力
（MPa） |
最小曲げ半径
（mm） |
重量
（g／m） |
| 参考内径 |
参考外径 |
| R330-02 |
1/8 |
4 |
7.4 |
32 |
48 |
130 |
35 |
90 |
| R330-04 |
1/4 |
6 |
10.6 |
30 |
45 |
120 |
70 |
207 |
| R330-05 |
3/8 |
8 |
14.1 |
31 |
46 |
125 |
80 |
370 |
| R330-08 |
1/2 |
13 |
20.6 |
30 |
45 |
112 |
180 |
690 |
| ※ホース口金はこちら⇒ |
耐 圧 層
使用温度 |
：R330-02 SUS304硬質線1WB
：R330-05 SUS304硬質多線2WB
：-６５〜２３０℃ |
|
|
型 番
|
呼 称
（in）
|
サイズ（mm）
|
最高使用圧力
(MPa)
|
最大衝撃圧力
(MPa)
|
最小破壊圧力
(MPa)
|
最小曲げ半径
（mm）
|
参考重量
（g／m）
|
|
参考内径
|
参考外径
|
|

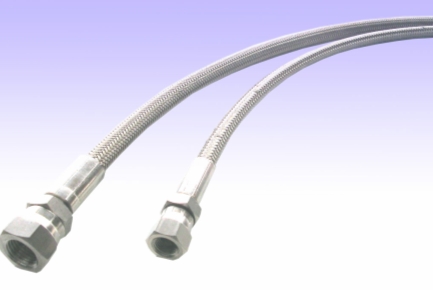

R350-02
|
1/8
|
4
|
8.9
|
50
|
75
|
200
|
40
|
125
|
| R350-04 |
1/4 |
6 |
11 |
50 |
75 |
200 |
60 |
150 |
耐圧層として高強力繊維＋ステンレスワイヤーを組み合わせた
常用MAX50MPa対応の超高圧用テフロンホースです。
ホース本体及び両端口金を含む製品全長に対し導通性能を有しております。 |
耐 圧 層
使用温度 |
：高強力繊維+ＳＵＳ
：-６５〜２３０℃ |
※基本的に標準金具は＃1005、1004を揃えています。
材質はＳＵＳ、その他継手金具も多数ご用意しておりますのでお問い合わせください。 |
※ホース口金はこちら⇒
|
| |
| ＮＥＷ超高圧フッ素樹脂ホース （MAX72MPa） |
|
449 |
●特長
薬品・食品・ガスから塗装・洗浄用まで、丈夫かつフレキシブルなホースです。高強力繊維とステンレスワイヤーの編組で補強することにより最強の耐圧性能と同時に曲げへの強さも実現しました。
●用途
生産設備、機器の高圧流体移送用。
●製品仕様
使用温度：-65〜230℃
ホース内径：6mm
最高使用圧力：72.5MPa
使用流体：水、油、ガス(※)、溶剤、薬液、樹脂、塗料、食品 等
※ガスの場合は使用圧力をご相談下さい。 |
 |
| 型式 |
呼称
(inch) |
内径
(mm) |
外径
(mm) |
最高使用圧力(MPa) |
最大衝撃圧力
(MPa) |
最小破壊圧力
(MPa) |
最小曲げ半径
(mm) |
参考重量
(g/m) |
| R-370-04 |
1/4 |
6 |
12.2 |
72.5 |
108.75 |
290 |
70 |
250 |
※圧力保障に関しては、＃1004の金具を使用した場合のみとなり、他の金具及びアダプタを使用した場合は保障対象外となります。
|
|
|
|
|
| ■ホース口金一覧表 |
※その他、ミリサイズ、食込口金等・・・製作できます。ご相談下さい。
※ネジサイズですが基本ホース呼称サイズと同サイズとなっております。詳細に関しましてはお問い合わせ願います。 |
|
お客様のニーズに合わせた製品を製作いたします。
例えば、「流量に合わせてホースの内径を決めたい」「ホース長さをcm単位で変えたい」「ホースの継ぎ手の種類を設置場所ごとに変えたい」等、お客様の要望は様々です。こういったご要望に応えるべく、当社ではサイズ(内径・長さ)、継ぎ手の形状・口径・材質など現場のニーズに合わせて設計、製作いたします。
(※ホース長は最短約100mmから最長200mまで製作可能)
また、水しぶきがかかるような場所や埃を嫌うクリーンルーム等特殊な環境下に対応した防滴、防塵仕様、ホースの動きが激しい場所や多少の衝撃・摩耗に対応できるホースも製作可能です。 |
|
 |
|
高圧ホースの取扱いに関するご注意
| ● |
急激な曲げやねじれた状態で配管しないでください。 |
|
小さい曲げ半径で無理に配管するとキンク（折れ）の原因となります。規定の最小曲げ半径以上で配管してください。
また、ホースをねじれた状態で固定するとホースの動きや繰り返し加圧により寿命の低下や破損、継ぎ手の緩みなどの原因になります。
配管する場合はねじれが生じないようにご注意願います。 |
|
|
 |
参考：ホースねじれ具合に伴う寿命変化をグラフ化したもの（当社比)
ねじれが増すごとに寿命は著しく低下します。
取り付けの際は十分注意して固定願います。 |
| ● |
使用温度により耐圧性能が低下することをご理解下さい。 |
|
ホースにはそれぞれ使用温度範囲が設定されており、使用温度が上昇するにつれてホースの耐圧性能は低下します。
常温環境下では問題ありませんが高温環境下や高温の流体をご使用の場合はご注意下さい。 |
|
|
|
 |
|
環境や使用温度が増すごとにホースの破壊圧力（B・P）は低下します。
当社規定の最高使用温度までは規定の圧力でご使用頂けますが使用温度が上がるにつれホースの寿命が短くなることをご理解下さい。
| ● |
ホースの長さは多少余裕をもってお選びください。 |
|
ホースは加圧時に±3%程度の伸縮変化を生じることがあります。
ホースに引張り応力が加わらないよう、適当な緩みを与えてください。 |
| ● |
継ぎ手接続は、しっかり行ってください。 |
| |
高圧ホースの継ぎ手はしっかりと締め付けてください。締め付けが足りない場合、流体の漏れの原因となります。
また、締めすぎると継ぎ手の破損等の原因となります。
関しましては下記の表をご参照ください。 |
| |
| 管用ねじ：PF(G) |
1/8 |
1/4 |
3/8 |
1/2 |
3/4 |
1インチ |
締め付けトルク
N・m(kgf・m) |
2.0(20) |
3.0(30) |
6.0(60) |
7.0(70) |
13.5(135) |
15.5(155) |
| ユニファイねじ：UNF |
7/16-20 |
1/2-20 |
9/16-18 |
3/4-16 |
7/8-14 |
締め付けトルク
N・m(kgf・m) |
3.0(30) |
3.5(35) |
5.0(50) |
6.0(60) |
7.5(75) |
|
| ● |
継ぎ手の傷にご注意ください。 |
| |
高圧ホースを取り付ける前に、継ぎ手・使用するニップル(アダプター)・機器接続継ぎ手のメタルタッチ部分・ネジ山に傷がついていないかご確認ください。また、ニップル・機器側接続継ぎ手に傷があれば、交換してください。
傷が付いたままご使用になると、流体の漏れを起こすことがあります。尚、PT（テーパー）のネジには、必ずシールテープをご使用ください。
関しましては下記の表をご参照ください。 |
|
| |
