ステンレス製ねじ込み継手　VＰ プラグ
333
ステンレス製ねじ込み継手　VＰ プラグ ステンレス製ねじ込み継手　VＰ プラグ
コード 型式 ネジ（R） L H
333-04100701 VP-01 1/8 16 7
333-04100702 VP-02 1/4 19 9
333-04100703 VP-03 3/8 21 12
333-04100704 VP-04 1/2 25 14
333-04100705 VP-06 3/4 28 17
333-04100706 VP-08 1" 31 19
333-04100707 VP-10 1"1/4 35 23
333-04100708 VP-12 1"1/2 36 26
333-04100709 VP-16 2" 41 32
333-04100710 VP-20 2"1/2 48 41
333-04100711 VP-24 3" 53 44.5
333-04100712 VP-32 4" 62 57.5


ステンレス製ねじ込み継手　VBU ブッシング
333
コード 型式 ネジ
（RXRc)		 L H
333-04102001 VBU-0201 1/4×1/8 17 17
333-04102002 VBU-0301 3/8×1/8 18 21
333-04102003 VBU-0302 3/8×1/4 18 21
333-04102004 VBU-0401 1/2×1/8 21 26
333-04102005 VBU-0402 1/2×1/4 21 26
333-04102006 VBU-0403 1/2×3/8 21 26
333-04102007 VBU-0601 3/4×1/8 24 32
333-04102008 VBU-0602 3/4×1/4 24 32
333-04102009 VBU-0603 3/4×3/8 24 32
333-04102010 VBU-0604 3/4×1/2 24 32
333-04102011 VBU-0802 1"×1/4 27 38
333-04102012 VBU-0803 1"×3/8 27 38
333-04102013 VBU-0804 1"×1/2 27 38
333-04102014 VBU-0806 1"×3/4 27 38
333-04102015 VBU-1003 1"1/4×3/8 30 46
333-04102016 VBU-1004 1"1/4×1/2 30 46
333-04102017 VBU-1006 1"1/4×3/4 30 46
333-04102018 VBU-1008 1"1/4×1" 30 46
333-04102019 VBU-1204 1"1/2×1/2 32 54
コード 型式 ネジ
（RXRc)		 L H
333-04102020 VBU-1206 1"1/2×3/4 32 54
333-04102021 VBU-1208 1"1/2×1" 32 54
333-04102022 VBU-1210 1"1/2×1"1/4 32 54
333-04102023 VBU-1606 2"×3/4 36 63
333-04102024 VBU-1608 2"×1" 36 63
333-04102025 VBU-1610 2"×1"1/4 36 63
333-04102026 VBU-1612 2"×1"1/2 36 63
333-04102027 VBU-2008 2"1/2×1" 39 80
333-04102028 VBU-2010 2"1/2×1"1/4 39 80
333-04102029 VBU-2012 2"1/2×1"1/2 39 80
333-04102030 VBU-2016 2"1/2×2" 39 80
333-04102031 VBU-2410 3"×1"1/4 44 90
333-04102032 VBU-2412 3"×1"1/2 44 90
333-04102033 VBU-2416 3"×2" 44 90
333-04102034 VBU-2420 3"×2"1/2 44 90
333-04102035 VBU-3212 4"×1"1/2 51 119
333-04102036 VBU-3216 4"×2" 51 119
333-04102037 VBU-3220 4"×2"1/2 51 119
333-04102038 VBU-3224 4"×3" 51 119


ステンレス製ねじ込み継手　VＣ キャップ
333
コード 型式 ネジ（Rｃ） H φD
333-04100601 VC-01 1/8 14 16
333-04100602 VC-02 1/4 15 19
333-04100603 VC-03 3/8 17 22
333-04100604 VC-04 1/2 20 26
333-04100605 VC-06 3/4 24 32
333-04100606 VC-08 1" 28 39
333-04100607 VC-10 1"1/4 30 48
333-04100608 VC-12 1"1/2 32 55
333-04100609 VC-16 2" 36 67
333-04100610 VC-20 2"1/2 40 90
333-04100611 VC-24 3" 42 105
333-04100612 VC-32 4" 45 130

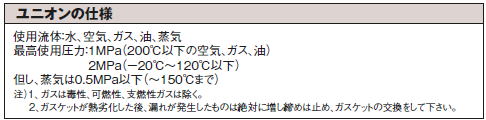

ステンレス製ねじ込み継手　VU ユニオン
  333
コード 型式 ネジ（Rｃ） L B
333-04100501 VU-01 1/8 30.5 25
333-04100502 VU-02 1/4 34 31
333-04100503 VU-03 3/8 38 37
333-04100504 VU-04 1/2 41 42
333-04100505 VU-06 3/4 48.5 49
333-04100506 VU-08 1" 54 59
333-04100507 VU-10 1"1/4 60 69
333-04100508 VU-12 1"1/2 66 78
333-04100509 VU-16 2" 73.5 92
333-04100510 VU-20 2"1/2 80.5 111
333-04100511 VU-24 3" 91 127
333-04100512 VU-32 4" 110.5 158
