ステンレス製ねじ込み継手 VLN 両長ニップル
333

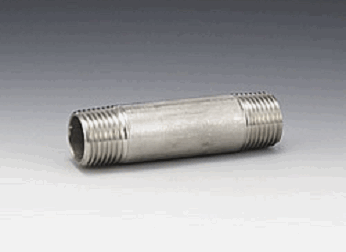

ステンレス製ねじ込み継手 VLN 両長ニップル ステンレス製ねじ込み継手 VLN 両長ニップル
コード 型　式 呼び径(B)R L φD φd T 概算重量(g)
333-04120001 VLN-S40-01050 1/8 50 10.5 7.1 1.7 18
333-04120002 VLN-S40-01075 75 27
333-04120003 VLN-S40-01100 100 38
333-04120004 VLN-S40-01125 125 48
333-04120005 VLN-S40-01150 150 58
333-04120006 VLN-S40-01200 200 78
333-04120007 VLN-S40-02050 1/4 50 13.8 9.4 2.2 28
333-04120008 VLN-S40-02075 75 45
333-04120009 VLN-S40-02100 100 62
333-04120010 VLN-S40-02125 125 79
333-04120011 VLN-S40-02150 150 97
333-04120012 VLN-S40-02200 200 130
333-04120013 VLN-S40-03050 3/8 50 17.3 12.7 2.3 38
333-04120014 VLN-S40-03075 75 61
333-04120015 VLN-S40-03100 100 86
333-04120016 VLN-S40-03125 125 108
333-04120017 VLN-S40-03150 150 132
333-04120018 VLN-S40-03200 200 179
333-04120019 VLN-S40-04050 1/2 50 21.7 16.1 2.8 49
333-04120020 VLN-S40-04075 75 81
333-04120021 VLN-S40-04100 100 109
333-04120022 VLN-S40-04125 125 141
333-04120023 VLN-S40-04150 150 171
333-04120024 VLN-S40-04200 200 235
333-04120025 VLN-S40-06050 3/4 50 27.2 21.4 2.9 59
333-04120026 VLN-S40-06075 75 102
333-04120027 VLN-S40-06100 100 143
333-04120028 VLN-S40-06125 125 186
333-04120029 VLN-S40-06150 150 226
333-04120030 VLN-S40-06200 200 310
333-04120031 VLN-S40-08050 1 50 34 27.2 3.4 92
333-04120032 VLN-S40-08075 75 155
333-04120033 VLN-S40-08100 100 215
333-04120034 VLN-S40-08125 125 279
333-04120035 VLN-S40-08150 150 342
333-04120036 VLN-S40-08200 200 469
333-04120037 VLN-S40-10075 11/4 75 42.7 35.5 3.6 225
333-04120038 VLN-S40-10100 100 319
333-04120039 VLN-S40-10125 125 418
333-04120040 VLN-S40-10150 150 446
333-04120041 VLN-S40-10200 200 629
333-04120042 VLN-S40-12075 11/2 75 48.6 41.2 3.7 224
333-04120043 VLN-S40-12100 100 322
333-04120044 VLN-S40-12125 125 417
333-04120045 VLN-S40-12150 150 516
333-04120046 VLN-S40-12200 200 705
333-04120047 VLN-S40-16075 2 75 60.5 52.7 3.9 300
333-04120048 VLN-S40-16100 100 435
333-04120049 VLN-S40-16125 125 572
333-04120050 VLN-S40-16150 150 706
333-04120051 VLN-S40-16200 200 984


ステンレス製ねじ込み継手 VWLN 片長ニップル
333

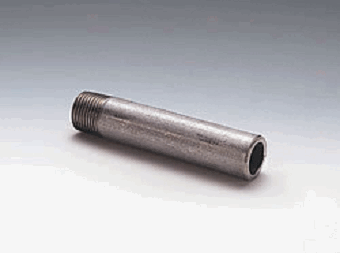

ステンレス製ねじ込み継手 VWLN 片長ニップル ステンレス製ねじ込み継手 VWLN 片長ニップル
コード 型式 ネジ
（RXL)		 φD φd
333-04102041 VWLN-01050 1/8 × 50 10.5 7.5
333-04102042 VWLN-01075 × 75 10.5 7.5
333-04102043 VWLN-01100 × 100 10.5 7.5
333-04102044 VWLN-01125 × 125 10.5 7.5
333-04102045 VWLN-01150 × 150 10.5 7.5
333-04102046 VWLN-01200 × 200 10.5 7.5
333-04102048 VWLN-02050 1/4 × 50 13.8 9.8
333-04102049 VWLN-02075 × 75 13.8 9.8
333-04102050 VWLN-02100 × 100 13.8 9.8
333-04102051 VWLN-02125 × 125 13.8 9.8
333-04102052 VWLN-02150 × 150 13.8 9.8
333-04102053 VWLN-02200 × 200 13.8 9.8
333-04102055 VWLN-03050 3/8 × 50 17.3 13.3
333-04102056 VWLN-03075 × 75 17.3 13.3
333-04102057 VWLN-03100 × 100 17.3 13.3
333-04102058 VWLN-03125 × 125 17.3 13.3
333-04102059 VWLN-03150 × 150 17.3 13.3
333-04102060 VWLN-03200 × 200 17.3 13.3
333-04102062 VWLN-04050 1/2 × 50 21.7 16.7
333-04102063 VWLN-04075 × 75 21.7 16.7
333-04102064 VWLN-04100 × 100 21.7 16.7
333-04102065 VWLN-04125 × 125 21.7 16.7
333-04102066 VWLN-04150 × 150 21.7 16.7
333-04102067 VWLN-04200 × 200 21.7 16.7
333-04102069 VWLN-06050 3/4 × 50 27.2 22.2
333-04102070 VWLN-06075 × 75 27.2 22.2
333-04102071 VWLN-06100 × 100 27.2 22.2
333-04102072 VWLN-06125 × 125 27.2 22.2
333-04102073 VWLN-06150 × 150 27.2 22.2
333-04102074 VWLN-06200 × 200 27.2 22.2
コード 型式 ネジ
（RXL)		 φD φd
333-04102076 VWLN-08050 1" × 50 34 28
333-04102077 VWLN-08075 × 75 34 28
333-04102078 VWLN-08100 × 100 34 28
333-04102079 VWLN-08125 × 125 34 28
333-04102080 VWLN-08150 × 150 34 28
333-04102081 VWLN-08200 × 200 34 28
333-04102083 VWLN-10075 1"1/4 × 75 42.7 36.7
333-04102084 VWLN-10100 × 100 42.7 36.7
333-04102085 VWLN-10125 × 125 42.7 36.7
333-04102086 VWLN-10150 × 150 42.7 36.7
333-04102087 VWLN-10200 × 200 42.7 36.7
333-04102089 VWLN-12075 1"1/2 × 75 48.6 42.6
333-04102090 VWLN-12100 × 100 48.6 42.6
333-04102091 VWLN-12125 × 125 48.6 42.6
333-04102092 VWLN-12150 × 150 48.6 42.6
333-04102093 VWLN-12200 × 200 48.6 42.6
333-04102095 VWLN-16075 2" × 75 60.5 53.5
333-04102096 VWLN-16100 × 100 60.5 53.5
333-04102097 VWLN-16125 × 125 60.5 53.5
333-04102098 VWLN-16150 × 150 60.5 53.5
333-04102099 VWLN-16200 × 200 60.5 53.5


ステンレス製ねじ込み継手 ねじ込みフランジ（ネジ付）
333

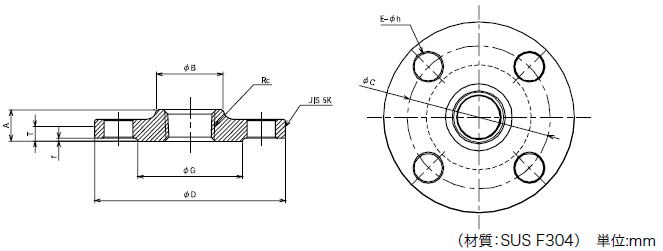

ステンレス製ねじ込み継手 ねじ込みフランジ （ネジ付）
ステンレス製ねじ込み継手 ねじ込みフランジ （ネジ付）

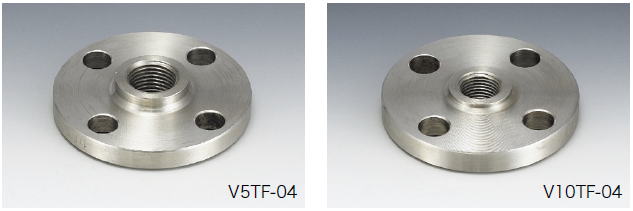

V5TF-04 ボルト穴E
コード 型　式 ネジ（Rc） φD T φG f A φB φC N（穴数） φh
333-14100121 V5TF-04 1/2 80 9 44 1 13 28 60 4 12
333-14100122 V5TF-06 3/4 85 10 49 1 15 34 65 4 12
333-14100123 V5TF-08 1" 95 10 59 1 17 42 75 4 12
333-14100124 V5TF-10 1"1/4 115 12 70 2 19 51 90 4 15
333-14100125 V5TF-12 1"1/2 120 12 75 2 20 57 95 4 15
333-14100126 V5TF-16 2" 130 14 85 2 24 70 105 4 15
333-14100127 V5TF-20 2"1/2 155 14 110 2 27 87 130 4 15
333-14100128 V5TF-24 3" 180 14 121 2 30 100 145 4 19
333-14100129 V5TF-32 4" 200 16 141 2 36 128 165 8 19

V10TF-04 ボルト穴E
コード 型　式 ネジ（Rc） φD T φG f A φB φC N（穴数） φh
333-14100101 V10TF-04 1/2 95 12 51 1 16 28 70 4 15
333-14100102 V10TF-06 3/4 100 14 56 1 20 34 75 4 15
333-14100103 V10TF-08 1" 125 14 67 1 20 42 90 4 19
333-14100104 V10TF-10 1"1/4 135 16 76 2 22 51 100 4 19
333-14100105 V10TF-12 1"1/2 140 16 81 2 24 57 105 4 19
333-14100106 V10TF-16 2" 155 16 96 2 24 70 120 4 19
333-14100107 V10TF-20 2"1/2 175 18 116 2 27 87 140 4 19
333-14100108 V10TF-24 3" 185 18 126 2 30 100 150 8 19
333-14100109 V10TF-32 4" 210 18 151 2 36 128 175 8 19
