P.1923
カテゴリ-21目次に戻る 「ステンレス製ねじこみ継手」に戻る HOMEへ
「タケノコタイプ継手」に戻る

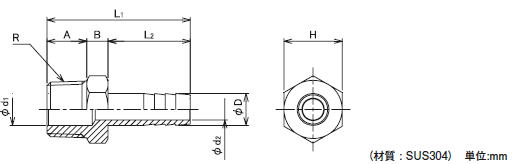

ステンレスホースニップル 330
ステンレスホースニップル
コード 型式  ネジ（R) タケノコ外径 L1 L2 A B φｄ1 φｄ2 H
333-11100101 VHN-0106 1/8 6φ 34 20 9 5 6 3 12
333-11100102 VHN-0107 1/8 7φ 34 20 9 5 6 4 12
333-11100103 VHN-0108 1/8 8φ 37 23 9 5 6 5 12
333-11100104 VHN-0109 1/8 9φ 37 23 9 5 6 5.5 12
333-11100105 VHN-0111 1/8 10.5φ 39 25 9 5 6 6 12
333-11100106 VHN-0112 1/8 12φ 45 31 9 5 6 6 12
333-11100107 VHN-0113 1/8 12.7φ 45 31 9 5 6 6 14
333-11100108 VHN-0206 1/4 6φ 40 23 11 6 7 3 14
333-11100109 VHN-0207 1/4 7φ 40 23 11 6 7 4 14
333-11100110 VHN-0208 1/4 8φ 40 23 11 6 7 5 14
333-11100111 VHN-0209 1/4 9φ 40 23 11 6 7 5.5 14
333-11100112 VHN-0211 1/4 10.5φ 42 25 11 6 7 6 14
333-11100113 VHN-0212 1/4 12φ 48 31 11 6 7 8 14
333-11100114 VHN-0213 1/4 12.7φ 48 31 11 6 7 8 14
333-11100115 VHN-0214 1/4 14φ 48 31 11 6 7 8 14
333-11100116 VHN-0306 3/8 6φ 44 25 12 7 10 3 17
333-11100117 VHN-0307 3/8 7φ 44 25 12 7 10 4 17
333-11100118 VHN-0308 3/8 8φ 44 25 12 7 10 5 17
333-11100119 VHN-0309 3/8 9φ 44 25 12 7 10 5.5 17
333-11100120 VHN-0311 3/8 10.5φ 44 25 12 7 10 6 17
333-11100121 VHN-0312 3/8 12φ 50 31 12 7 10 8 17
333-11100122 VHN-0313 3/8 12.7φ 50 31 12 7 10 8 17
333-11100123 VHN-0314 3/8 14φ 50 31 12 7 10 10 17
333-11100124 VHN-0316 3/8 16φ 50 31 12 7 10 10 17
333-11100125 VHN-0408 1/2 8φ 54 31 15 8 12 5 22
333-11100126 VHN-0409 1/2 9φ 54 31 15 8 12 5.5 22
333-11100127 VHN-0411 1/2 10.5φ 54 31 15 8 12 6 22
333-11100128 VHN-0412 1/2 12φ 54 31 15 8 12 8 22
333-11100129 VHN-0413 1/2 12.7φ 54 31 15 8 12 8 22
333-11100130 VHN-0414 1/2 14φ 54 31 15 8 12 10 22
333-11100131 VHN-0416 1/2 16φ 54 31 15 8 12 11 22
333-11100132 VHN-0419 1/2 19φ 58 35 15 8 12 14 22
333-11100133 VHN-0421 1/2 21φ 58 35 15 8 12 15 22

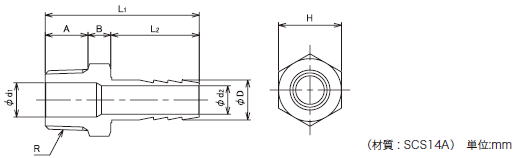

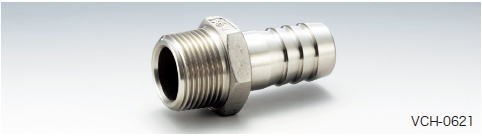

ステンレスホースニップル 330
ステンレスホースニップル
コード 型式 ネジ(R) φD L1 L2 A B φｄ1 φｄ2 H
333-11100201 VCH-0209 1/4  8.5 40 23 11 6 7 5 14
333-11100202 VCH-0311 3/8  11 44 25 12 7 10 6.5 17
333-11100203 VCH-0414 1/2  14 54 31 15 8 12 10 22
333-11100204 VCH-0616 3/4  16 61 36 17 8 18 10 30
333-11100205 VCH-0619 3/4  19 61 36 17 8 18 13 30
333-11100206 VCH-0621 3/4  21 61 36 17 8 18 14 30
333-11100207 VCH-0627 3/4  27 66 41 17 8 18.5 18.5 30
333-11100208 VCH-0821 1”  21 75 43 22 10 24 14 38
333-11100209 VCH-0827 1”  27 91 57 22 12 24 18.5 38
333-11100210 VCH-0834 1”  34 93 57 22 14 24 23 38
333-11100211 VCH-10 1”1/4  34 97 57 26 14 31 24 46
333-11100212 VCH-12 1”1/2  39.5 103 64 25 14 36.4 29 54
333-11100213 VCH-16 2”  52.5 116 70 30 16 47.5 41 63
333-11100214 VCH-20 2”1/2  64 126 77 32 17 65 52 80
333-11100215 VCH-24 3”  78 136 84 35 17 76 65 93
333-11100216 VCH-32 4”  103 155 97 41 17 100 90 119

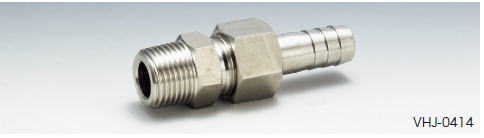

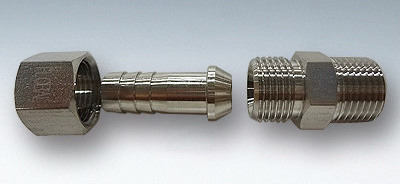

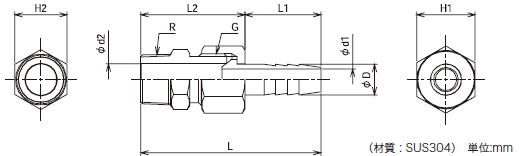

ステンレスホースジョイント 330

                              ↓↓
ステンレスホースジョイント
コード 型式 ネジ
（R）		 タケノコ外径
（φD）		 G L L1 L2 φｄ1 φｄ2 H1 H2
333-11100301 VHJ-0106 1/8 6 1/8 (49) 20 (29) 3 5.5 14 12
333-11100302 VHJ-0107 1/8 7 1/8 (49) 20 (29) 4 5.5 14 12
333-11100303 VHJ-0208 1/4 8 1/4 (57) 23 (34) 5 5.5 17 14
333-11100304 VHJ-0209 1/4 9 1/4 (57) 23 (34) 5.5 7.5 17 14
333-11100305 VHJ-0311 3/8 10.5 3/8 (61) 25 (36) 6 7 19 17
333-11100306 VHJ-0414 1/2 14 1/2 (77) 30.5 (46.5) 10 12 24 22
333-11100307 VHJ-0621 3/4 21 3/4 (83) 35 (48) 15 17 30 27
333-11100308 VHJ-0827 1 27 1 (97) 42 (55) 20 23 28 35

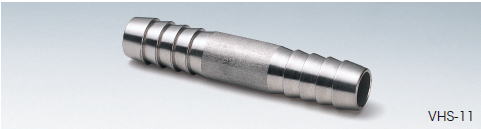

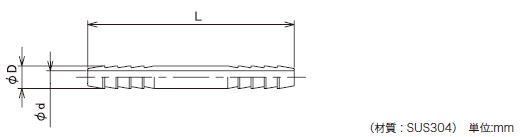

ホース接手 330
ホース接手
コード 型式 L φｄ タケノコ
外径（φD）
333-11100251 VHS-06 55 3.5 6
333-11100252 VHS-07 55 4 7
333-11100253 VHS-08 64.7 5 8
333-11100254 VHS-09 64.7 5.5 9
333-11100255 VHS-11 64.5 7 10.5
333-11100256 VHS-14 64.7 9 14
333-11100257 VHS-16 64.7 11 16
333-11100258 VHS-21 100 13 21
