クイックラインスマートフィッティング
168、246
スピーディーかつ均一な締め込みを可能にしたマイクロチューブ用フィッティングです。内蔵されたラチェット機構が、「カチッカチッ」という音で作業者を選ばず均一な締め込みトルクを実現します。
従来のマイクロチューブ用フィッティングにありがちだった締め過ぎによるチューブ抜けや締め込み不足による流体漏れなどの防止に効果的です。

特長
・独自のトルク・コントロール機構によって、作業者を選ばない均一な締め加減を実現します。
・「カチカチッ！」という感触と音が作業者に最適な締め加減を知らせます。

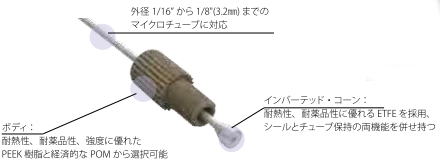

・用途に応じてスーパーエンプラ PEEK ボディと経済的なアセタールボディの2 タイプを選べます。
・接液部はすべてプラスチックで構成され、メタル・フリーを実現しています。

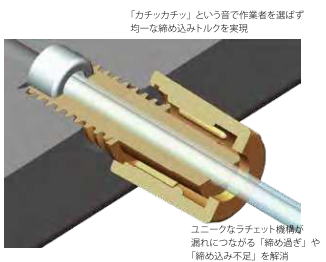

■しくみ
2 パーツからなる PEEK 製のラチェット機構により、継手を締め込む際の必要以上のトルクに対して一方のパーツが空すべりします。
これによって規定範囲内での均一なトルク管理を可能にします。

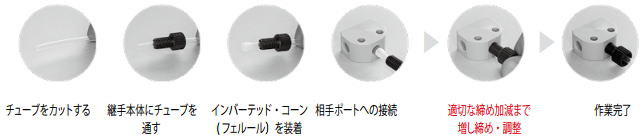

■従来品では
締め込みのトルク管理は、熟練者の経験と勘に頼ることが多く、時として締め過ぎによるチューブ抜けや締め込み不足による液漏れなどがみられました。

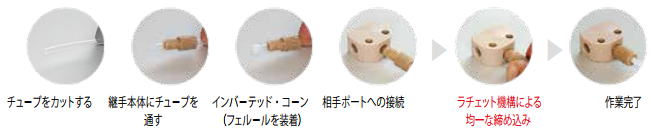

■音で締め込みのトルク管理
全く新しい発想から生まれたスマート・フィッティングは、作業経験の浅い初心者でも「カチカチッ」という音によって均一で確実な作業を可能にします。


■適用チューブはこちら


ラインナップ
  ネジ規格  半硬質チューブ用 軟質チューブ用
  6-40UNF
詳細はこちら
  10-32UNF
詳細はこちら
  1/4-28UNF
詳細はこちら
詳細はこちら
  M6
詳細はこちら
詳細はこちら


スマート・
フィッティング
従来品





 仕様
 ねじ規格  1/4-28UNF
 使用圧力範囲 1.7Mpa
 材質  ボディ PEEKまたはPOM
         インバーテッド・コーン ETFE

インバーテッド・コーン 適合チューブ外径 型式 材質 袋入り数
1/16"(1.6mm) 008CZ16 ETFE 10個
1.8 〜 2.0mm 008CZ19 ETFE 10個
2.5mm 008CZ25 ETFE 10個
3.0mm 008CZ30 ETFE 10個
1/8"(3.2mm) 008CZ32 ETFE 10個

ボディー 適合チューブ外径 型式 材質 袋入り数
1/16"(1.6mm) 008NC16-KT5L PEEK 10個
1.8 〜 3.2mm(1/8") 008NC32-KT5L PEEK 10個
1/16"(1.6mm) 008NC16-AT5H アセタール 10個
1.8 〜 3.2mm(1/8") 008NC32-AT5H アセタール 10個



 仕様
 ねじ規格 M6
 使用圧力範囲 1.7Mpa
 材質  ボディ PEEKまたはPOM
         インバーテッド・コーン ETFE

インバーテッド・コーン 適合チューブ外径 型式 材質 袋入り数
1/16"(1.6mm) 008CZ16 ETFE 10個
1.8 〜 2.0mm 008CZ19 ETFE 10個
2.5mm 008CZ25 ETFE 10個
3.0mm 008CZ30 ETFE 10個
1/8"(3.2mm) 008CZ32 ETFE 10個

ボディー 適合チューブ外径 型式 材質 袋入り数
1/16"(1.6mm) 008NC16-KT6L PEEK 10個
1.8 〜 3.2mm(1/8") 008NC32-KT6L PEEK 10個
1/16"(1.6mm) 008NC16-AT6H アセタール 10個
1.8 〜 3.2mm(1/8") 008NC32-AT6H アセタール 10個

ストレ−ト・アダプタ− (1/4-28UNF)
適合チューブ内径 型式 材質 袋入り数
1/16"(1.57mm) 008NB16-KT5L PEEK 10個
1/8"(3.2mm) 008NB32-KT5L PEEK 10個


ストレ−ト・アダプタ− (1/4-28UNF) 適合チューブ内径 型式 材質 カラー 袋入り数
1/16"(1.57mm) 008NB16-CS5B PC 黒 10個
1/16"(1.57mm) 008NB16-CS5H PC 白 10個
1/16"(1.57mm) 008NB16-CS5R PC 赤 10個
1/8"(3.2mm) 008NB32-CS5B PC 黒 10個
1/8"(3.2mm) 008NB32-CS5H PC 白 10個
1/8"(3.2mm) 008NB32-CS5R PC 赤 10個
5/32"(4.0mm) 008NB40-CS5B PC 黒 10個
5/32"(4.0mm) 008NB40-CS5H PC 白 10個
5/32"(4.0mm) 008NB40-CS5R PC 赤 10個

ストレ−ト・アダプタ− (M6)
適合チューブ内径 型式 材質 袋入り数
1/16"(1.57mm) 008NB16-KT6L PEEK 10個
1/8"(3.2mm) 008NB32-KT6L PEEK 10個

ストレ−ト・アダプタ−
(M6)		 適合チューブ内径 型式 材質 カラー 袋入り数
1/16"(1.57mm) 008NB16-CS6B PC 黒 10個
1/16"(1.57mm) 008NB16-CS6H PC 白 10個
1/16"(1.57mm) 008NB16-CS6R PC 赤 10個
1/8"(3.2mm) 008NB32-CS6B PC 黒 10個
1/8"(3.2mm) 008NB32-CS6H PC 白 10個
1/8"(3.2mm) 008NB32-CS6R PC 赤 10個
5/32"(4.0mm) 008NB40-CS6B PC 黒 10個
5/32"(4.0mm) 008NB40-CS6H PC 白 10個
5/32"(4.0mm) 008NB40-CS6R PC 赤 10個
適合ネジ 型式 材質 ボア
1/4-28UNF 10-32UNF 2306 PEEK 1.5mm
1/4-28UNF M6( おねじ ) 2352 PEEK 1.5mm
1/4-28UNF 1/4-28UNF 2307 PEEK 1.5mm

適合ネジ 型式 材質 流路 ボア
1/4-28UNF 1057 PEEK 3Way 1.5mm
1/4-28UNF 1058 PEEK 4Way 1.5mm




半硬質チューブ用　6-40UNF

仕様
ねじ規格 6-40UNF
使用圧力範囲 0.35Mpa(50psi)
材質 本体 PEEK
ケース SUS
フェルール PEEK
●ボディ

適合チューブ外径 型式 材質 色調
1/16"(1.6mm) 008NF16-KT9L PEEK ナチュラル
1/16"(1.6mm) 008NF16-KT9B PEEK 黒
1/16"(1.6mm) 008NF16-KT9R PEEK 赤
●ケース・フェルール
テーパー・ポート
フラット・ポート

適合チューブ外径 型式 材質
1/16"(1.6mm) 008FK16-03C9L SUS、PEEK
1/16"(1.6mm) 008FK16-05C9L SUS、PEEK
1/16"(1.6mm) 008FK16-08C9L SUS、PEEK
1/16"(1.6mm)  008FK16-F9L SUS、PEEK

半硬質チューブ用　10-32UNF

仕様
ねじ規格 10-32UNF
使用圧力範囲 13.8Mpa(2,000psi)
材質 本体 PEEK
●ボディ

適合チューブ外径 型式 材質
1/16"(1.6mm)  008NT16-KT4L PEEK
半硬質チューブ用　10-32UNF

仕様
ねじ規格 10-32UNF
使用圧力範囲 17.2Mpa(2,500psi)
材質 本体  PEEK
  ケース SUS
  フェルール PEEK
●ボディ
適合チューブ外径 型式 材質
1/16"(1.6mm)  008NF16-KT4L PEEK
●ケース・フェルール
適合チューブ外径 型式 材質
1/16"(1.6mm)  008FK16-C1 SUS、PEEK
レンチ
●サイド・ホールド

型式 材質
DB100-13200 アルミニウム
●スリップ・ピン

型式 材質
DB100-13309 アルミニウム

注意：この製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
        お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめ下さい。
