■ATEX準拠 防爆型ケーブルグランドK-M （黒）
007
特徴
●構造およびデザインはスキントップ　ST-Mと同等で、複条台形ねじにより簡単で各に綱締め付けが可能、さらに優れた耐振動性(特許)を有しています。特にクラスeの安全性が要求される危険エリアにおいて本質安全回路に使用されます。防爆型ケーブルグランドK-M　ATEXは、EU指令94/9/EG ATEX 100a (DINEND 60079-0/60079-7)に適合し、次のような試験に合格しています｡		 防爆型ケーブルグランド　K-M
■ATEX準拠 防爆型ケーブルグランドKR-M （黒）
特徴
防爆型ケーブルグランドKR-M は、 K-M と同じ特性ですが、縮小シールを使用しているため､より小さなケーブル外径に適合します。
・保護等級 ・ ダイナミックストレインスタビリティ ・ストレインリリーフ
使用例は、化学、石油化学工業や、海上輸送､海洋アプリケーションの安全増タイプの機械や装置など。		 防爆型ケーブルグランド　K-MR

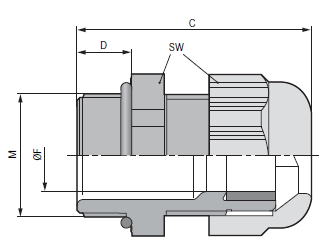

防爆型ケーブルグランド K-M
 型番 タイプ サイズ　M   ネジ寸法
Mネジ		  ケーブル適合径
φF　mm		 適合レンチ対辺長
SW　mm 		 C
mm		 D
mm		  梱包数量
5411 5200 K-M 12 ATEX plus 12 x 1,5 3 - 5,5 15 26,5 - 30 8 50
5411 5210 K-M 16 ATEX plus 16 x 1,5 7 - 9 19 29 - 34 8 50
5411 5220 K-M 20 ATEX plus 20 x 1,5 7 - 13 25 34 - 37 9 50
5411 5230 K-M 25 ATEX plus 25 x 1,5 11 - 17 30 35 - 40 10 25
5411 5240 K-M 32 ATEX plus 32 x 1,5 12 - 21 36 39 - 47 10 25
5411 5250 K-M 40 ATEX plus 40 x 1,5 19 - 28 46 43 - 52 10 10
5411 5260 K-M 50 ATEX plus 50 x 1,5 27 - 35 55 54 - 62 12 5
5411 5270 K-M 63 ATEX plus 63 x 1,5 36 - 45 66 59 - 71 12 5
防爆型ケーブルグランド KR-M
 型番 タイプ サイズ　M   ネジ寸法
Mネジ		  ケーブル適合径
φF　mm		 適合レンチ対辺長
SW　mm 		 C
mm		 D
mm		  梱包数量
5411 5205 KR-M 12 ATEX plus 12 x 1,5 2 - 4 15 26,5 - 30 8 50
5411 5215 KR-M 16 ATEX plus 16 x 1,5 4 - 6 19 29 - 34 8 50
5411 5225 KR-M 20 ATEX plus 20 x 1,5 5 - 10 25 34 - 37 9 50
5411 5235 KR-M 25 ATEX plus 25 x 1,5 6 - 13 30 35 - 40 10 25
5411 5245 KR-M 32 ATEX plus 32 x 1,5 9 - 15 36 39 - 47 10 25
5411 5255 KR-M 40 ATEX plus 40 x 1,5 16 - 23 46 43 - 52 10 10
5411 5265 KR-M 50 ATEX plus 50 x 1,5 22 - 29 55 54 - 62 12 5
5411 5275 KR-M 63 ATEX plus 63 x 1,5 29 - 39 66 59 - 71 12 5
テクニカルデータ 材質： 標準色： 使用温度
範囲：		 保護等級： 試験：
防爆型ケーブルグランド
K-M 黒		 ボディ：特殊ポリアミド
シール：特殊エラストマー		 RAL 9005　黒 -20℃〜80℃ IP 64 DIN EN 60079-0
DIN EN 60079-7
防爆型ケーブルグランド
KR-M 　黒		 ボディ：特殊ポリアミド
シール：特殊エラストマー		 RAL 9005　黒 -20℃〜80℃ IP 64 DIN EN 60079-0
DIN EN 60079-7
■ATEX準拠 防爆型ケーブルグランドK-M (青)
007
特徴
EN50262準拠のMネジタイプの防爆エリア用ケーブルグランド。特にクラス“e”が要求される機器内のフェールセーフ回路のケーブルに使用されます。

 防爆型ケーブルグランド　K-M
■ATEX準拠 防爆型ケーブルグランドKR-M (青)
特徴
防爆型ケーブルグランド KR-M 青は縮小パッキンを使用しており、より小さなケーブル外径に適合します。特性は防爆型ケーブルグランド K-M ATEX 青と同等です｡		 防爆型ケーブルグランド　K-MR

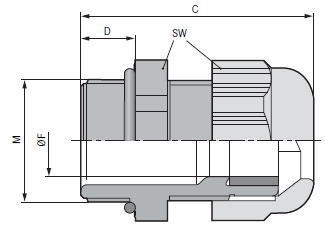

防爆型ケーブルグランド K-M
型番 タイプ サイズ　M ネジ寸法
Mネジ		 ケーブル適合径
φF　mm		 適合レンチ対辺長
SW　mm		 C
mm		 D
mm		 梱包数量
5411 5400 K-M 12 ATEX blue 12 x 1,5 3 - 5,5 15 26,5 - 30 8 50
5411 5410 K-M 16 ATEX blue 16 x 1,5 7 - 9 19 29 - 34 8 50
5411 5420 K-M 20 ATEX blue 20 x 1,5 7 - 13 25 34 - 37 9 50
5411 5430 K-M 25 ATEX blue 25 x 1,5 11 - 17 30 35 - 40 10 25
5411 5440 K-M 32 ATEX blue 32 x 1,5 12 - 21 36 39 - 47 10 25
5411 5450 K-M 40 ATEX blue 40 x 1,5 19 - 28 46 43 - 52 10 10
5411 5460 K-M 50 ATEX blue 50 x 1,5 27 - 35 55 54 - 62 12 5
5411 5470 K-M 63 ATEX blue 63 x 1,5 36 - 45 66 59 - 71 12 5
防爆型ケーブルグランド KR-M
型番 タイプ サイズ　M ネジ寸法
Mネジ		 ケーブル適合径
φF　mm		 適合レンチ対辺長
SW　mm		 C
mm		 D
mm		 梱包数量
5411 5405 KR-M 12 ATEX blue 12 x 1,5 2 - 4 15 26,5 - 30 8 50
5411 5415 KR-M 16 ATEX blue 16 x 1,5 4 - 6 19 29 - 34 8 50
5411 5425 KR-M 20 ATEX blue 20 x 1,5 5 - 10 25 34 - 37 9 50
5411 5435 KR-M 25 ATEX blue 25 x 1,5 6 - 13 30 35 - 40 10 25
5411 5445 KR-M 32 ATEX blue 32 x 1,5 9 - 15 36 39 - 47 10 25
5411 5455 KR-M 40 ATEX blue 40 x 1,5 16 - 23 46 43 - 52 10 10
5411 5465 KR-M 50 ATEX blue 50 x 1,5 22 - 29 55 54 - 62 12 5
5411 5475 KR-M 63 ATEX blue 63 x 1,5 29 - 39 66 59 - 71 12 5
テクニカルデータ 材質： 標準色： 使用温度
範囲：		 保護等級： 試験：
防爆型ケーブルグランド
K-M　青		 ボディ：特殊ポリアミド
シール：特殊エラストマー		 RAL 5015　青 -20℃〜80℃ IP 64 DIN EN 60079-0
DIN EN 60079-7
防爆型ケーブルグランド
KR-M　青		 ボディ：特殊ポリアミド
シール：特殊エラストマー		 RAL 5015　青 -20℃〜80℃ IP 64 DIN EN 60079-0
DIN EN 60079-7


■ATEX準拠　防爆型ケーブルグランドMS-M　 007
特徴
クラス“e”の安全性が要求される､爆発の危険性があるエリアでの電気設備に使用され、とくに化学工業や石油工業などの設備に適します｡
ケーブルグランドMS-M-XL　ATEXはケーブルグランドMS-M　ATEXの接続ネジが長いタイプで､より厚い壁面に取り付け可能です。		 防爆型ケーブルグランド　MS-M
■ATEX準拠防爆型ケーブルグランドMSR-M　
特徴
　クラス“e”の安全性が要求される､爆発の危険性があるエリアでの電気設備に使用され、とくに化学工業や石油工業などの設備に適します｡縮小パッキンを使用しており、より細いケーブルに適応します｡		 防爆型ケーブルグランド　MSR-M

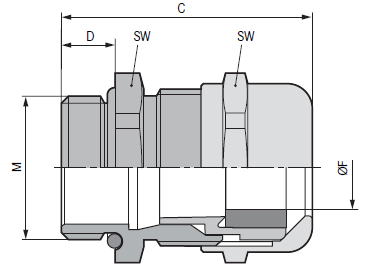

防爆型ケーブルグランド　MS-M ATEX
 型番 ネジ寸法
Mネジ		 ケーブル適合径
φF　mm 		 適合レンチ対辺長
SW　mm 		 C
mm 		 D
mm		 梱包数量
5311 2700 12 x 1,5 3 - 7 16 26.5 6.5 100
5311 2710 16 x 1,5 4.5 - 10.0 20 33 7 100
5311 2720 20 x 1,5 7 - 13 24 37 8 50
5311 2730 25 x 1,5 9 - 17 29 38.5 8 25
5311 2740 32 x 1,5 11 - 21 36 45.5 9 25
5311 2750 40 x 1,5 19 - 28 45 48 9 10
5311 2760 50 x 1,5 26 - 35 54 55.5 10 5
5311 2770 63 x 1,5 34 - 45 67 67 15 5
5311 2779 63 x 1,5 plus  44 - 55 75 65.5 15 1
防爆型ケーブルグランド　MS-M63 ATEXプラス
 型番 ネジ寸法
Mネジ		 ケーブル適合径
φF　mm 		 適合レンチ対辺長
SW　mm 		 C
mm 		 D
mm		 梱包数量
5311 2779 63x 1,5 44 - 55 75 65.5 15 1
防爆型ケーブルグランド　MS-XL-M ATEX
 型番 ネジ寸法
Mネジ		 ケーブル適合径
φF　mm 		 適合レンチ対辺長
SW　mm 		 C
mm 		 D
mm		 梱包数量
5311 2850 40 x 1,5 19 - 28 45 48 15 10
防爆型ケーブルグランド　MSR-M ATEX
 型番 ネジ寸法
Mネジ		 ケーブル適合径
φF　mm 		 適合レンチ対辺長
SW　mm 		 C
mm 		 D
mm		 梱包数量
5311 2705 12 x 1,5 2 - 5 16 26.5 6.5 100
5311 2715 16 x 1,5 4 - 7 20 33 7 100
5311 2725 20 x 1,5 5 - 10 24 37 8 50
5311 2735 25 x 1,5 6 - 13 29 38.5 8 25
5311 2745 32 x 1,5 7 - 15 36 45.5 9 25
5311 2755 40 x 1,5 16 - 23 45 48 9 10
5311 2765 50 x 1,5 19 - 29 54 55.5 10 5
5311 2775 63 x 1,5 32 - 39 67 67 15 5

テクニカルデータ

 材質 試験 保護等級 使用温度範囲
防爆型ケーブルグランド
MS-M　ATEX		 ボディ：ニッケルメッキ真鍮
インサート：ポリアミド
シール：CR(クロロプレン)
Ｏ-リング：NBR
 DIN EN 60079-0
DIN EN 60079-7
IBExU01A-TEX1041X
 IP68-10気圧
 -30℃〜+90℃
防爆型ケーブルグランド
MSR-M　ATEX		 ボディ：ニッケルメッキ真鍮
インサート：ポリアミド
シール：CR(クロロプレン)
Ｏ-リング：NBR		 DIN EN 60079-0
DIN EN 60079-7
IBExU01A-TEX1041X		 IP68-10気圧 -30℃〜+90℃
