船用電線貫通金物一覧
舶用電線貫通金物　（ＪＩＳ　Ｆ８８０１） 箱用ＰＭ型　[樹脂製]
513
樹脂タイプながら耐候性・難燃性に優れたＰＭ型


  ■材質
   締付グランド・本体：PBT樹脂
   締付ナット：鉄
   リーフ：鋼板
   パッキン：CR

   ※ RoHS 非対応


船用電線貫通金物他タイプ、関連商品一覧はこちら
↓↓
船用電線貫通金物類一覧

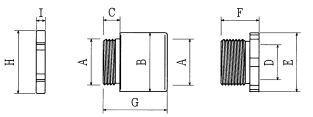

(mm)
型式 適合
ケーブル		 パッキン
内径		 ねじ規格
(取付穴A)		 本体
最大径
B		 ねじ長
C		 取付
グランド
内径Ｄ		 締付
グランド
外径Ｅ		 締付
グランド
長Ｆ		 本体長
Ｇ		 締付
ナット
外径Ｈ		 締付
ナット
厚Ｉ		 適合
板厚
PM15 6〜11 11 G1/2
(20.9)		 30 15 13.5 28 21 41 27 3.6 4
以下
PM20 11〜15 15 G3/4
(26.4)		 36 15 19 31 23 45 33 3.6 4
以下
PM25 15〜20 20 G1
(33.2)		 44 15 23 44 26 49 41 4.5 4
以下
PM30 21〜26 26 G1 1/4
(41.9)		 53 17 30 53 29 53 49 4.5 3
以下
PM40 27〜34 34 G1 1/2
(47.8)		 64 17 37 64 30 56 61 4.5 4
以下
PM50 34〜44 44 G2
(59.6)		 76 19 47 76 35 62 74 5 4
以下

※一部上記寸法表に準じていない部分及び形状がございます。

※型式表示例

　　　PM　　２０　
　　　｜　　｜　　
　　　｜　　└───―　呼び寸法・・・・・・・・・・型式の指定
　　　└─────―　貫通金物の形状・・・・・箱用ＰＭ型（樹脂）

※1個単位販売

船用電線貫通金物 船用電線貫通金物
金属製もございます。
