サンフレキROBO 3 次元可動システム

サンフレキROBO 3 次元可動システム

31

スリット付きサンフレキROBO を2 本連結して3 次元動作を可能にしたシステムです。
●スリット付きサンフレキROBO（N2S,N2P,N2F）をNJT で連結し両端をコネクタNCZ を取り付けたシステムです。
●標準のサンフレキROBO では困難な3 次元動作が可能となります。
●短い移動距離のケーブルガイドとして使用出来、動作音がなくクリーンです。

連結プレート
品番	接続できるサンフレキＲＯＢＯ		1本の長さ
NJT 16	N2S N2P N2F	16	指定長さ ※コネクタ取付穴はお客様にて加工下さい。
NJT 20		20,25
NJT 32		32

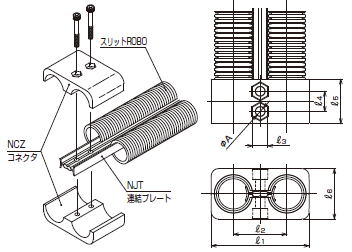

コネクタ（※ボルト、ナットは付属していません。）
品番	接続できるサンフレキＲＯＢＯ		L1	L2	L3	L4	L5	L6	φA
NCZ 16	N2S N2P N2F	16	44	23	7	12.5	25	23	4.3
NCZ 20		20	55	30	10	14	30	29	6.4
NCZ 25		25	66	36	10	14	30	34	6.4
NCZ 32		32	80	43	10	14	30	42	6.4

仕様
サイズ	最小中心曲げ
#16	80
#20	120
#25	180
#32	300
