S-FLEXIBLE JOINTシリーズ　
 106
■配管方向、角度が自由にセット可能な可動式継ぎ手です
■チューブ、オスネジ、メスネジ、それぞれを「SーFLEXIBLE式の可動部」で連結し、全く新し継ぎ手が作れます。
■「SーFLEXIBLE式の可動部」を連続させ、多連結にする事で、それぞれの配管方向、自由設定可能な全く新しい分配継ぎ手を実現します。		 S-FLEXIBLE JOINTシリーズ

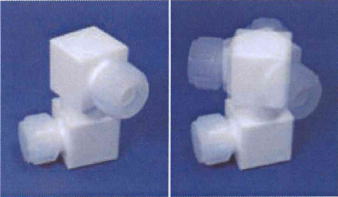

PTFEフレキシブル接続ジョイント
■シールはソロバン型シールが標準です
■可動部の内部シールはFKMが標準です。
■規格サイズ以外の組み合わせも製作いたします。		 PTFEフレキシブル接続ジョイント
PTFEフレキシブル接続ジョイント PTFEフレキシブル接続ジョイント

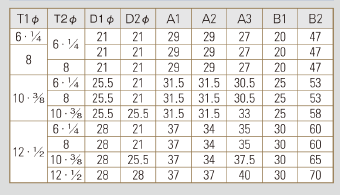

コード 接続ネジ オリフィス径
F-2700-01 φ6xφ6 4φ
F-2700-02 φ6xφ8 4φ
F-2700-03 φ8xφ8 6φ
F-2700-04 φ6xφ10 4φ
F-2700-05 φ8xφ10 6φ
F-2700-06 φ6xφ12 8φ
F-2700-07 φ10xφ10 4φ
F-2700-08 φ8xφ12 6φ
F-2700-09 φ10xφ12 8φ
F-2700-10 φ12xφ12 10φ
F-2700-11 φ1/4xφ1/4 4φ
F-2700-12 φ1/4xφ3/8 4φ
F-2700-13 φ3/8xφ3/8 8φ
F-2700-14 φ1/4xφ1/2 4φ
F-2700-15 φ3/8xφ1/2 8φ
F-2700-16 φ1/2xφ1/2 10φ

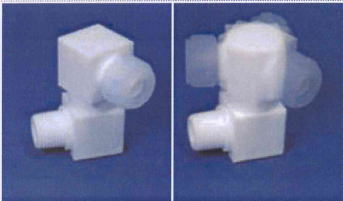

PTFEフレキシブルハーフオス　ジョイント
■シールはソロバン型シールが標準です
■可動部の内部シールはFKMが標準です。
■規格サイズ以外の組み合わせも製作いたします。		 PTFEフレキシブルハーフオス　ジョイント
PTFEフレキシブルハーフオス　ジョイント PTFEフレキシブルハーフオス　ジョイント

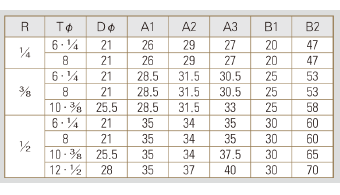

コード 適用
チューブ内径		 接続
ネジ		 オリフィス径
F-2701-01 φ6 R1/4 4φ
F-2701-02 φ8 R1/4 6φ
F-2701-03 φ6 R3/8 4φ
F-2701-04 φ8 R3/8 6φ
F-2701-05 φ10 R3/8 8φ
F-2701-06 φ6 R1/2 4φ
F-2701-07 φ8 R1/2 6φ
F-2701-08 φ10 R1/2 8φ
F-2701-09 φ12 R1/2 10φ
F-2701-10 φ1/4 R1/4 4φ
F-2701-11 φ1/4 R3/8 4φ
F-2701-12 φ3/8 R3/8 8φ
F-2701-13 φ1/4 R1/2 4φ
F-2701-14 φ3/8 R1/2 8φ
F-2701-15 φ1/2 R1/2 10φ

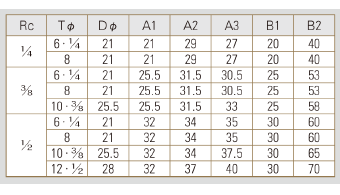

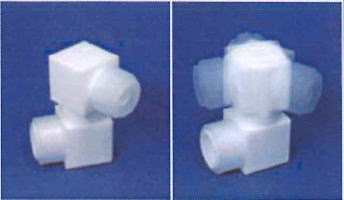

PTFEフレキシブルハーフメス　ジョイント
■シールはソロバン型シールが標準です
■可動部の内部シールはFKMが標準です。
■規格サイズ以外の組み合わせも製作いたします		 PTFEフレキシブルハーフメス　ジョイント
PTFEフレキシブルハーフメス　ジョイント PTFEフレキシブルハーフメス　ジョイント
コード 適用
チューブ内径		 接続
ネジ		 オリフィス径
F-2702-01 φ6 R1/4 4φ
F-2702-02 φ8 R1/4 6φ
F-2702-03 φ6 R3/8 4φ
F-2702-04 φ8 R3/8 6φ
F-2702-05 φ10 R3/8 8φ
F-2702-06 φ6 R1/2 4φ
F-2702-07 φ8 R1/2 6φ
F-2702-08 φ10 R1/2 8φ
F-2702-09 φ12 R1/2 10φ
F-2702-10 φ1/4 R1/4 4φ
F-2702-11 φ1/4 R3/8 4φ
F-2702-12 φ3/8 R3/8 8φ
F-2702-13 φ1/4 R1/2 4φ
F-2702-14 φ3/8 R1/2 8φ
F-2702-15 φ1/2 R1/2 10φ

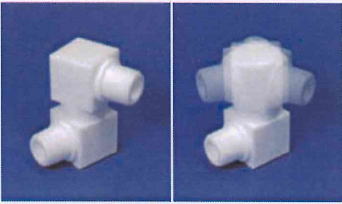

PTFEフレキシブルニップル
■シールはソロバン型シールが標準です
■可動部の内部シールはFKMが標準です。
■規格サイズ以外の組み合わせも製作いたします。		 PTFEフレキシブルニップル
PTFEフレキシブルニップル PTFEフレキシブルニップル

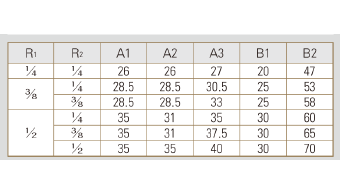

コード オスネジ
 オリフィス径
F-2703-01 R1/4xR1/4 6φ
F-2703-02 R1/4xR3/8 6φ
F-2703-03 R3/8xR3/8 8φ
F-2703-04 R1/4xR1/2 6φ
F-2704-05 R3/8xR1/2 8φ
F-2705-06 R1/2xR1/2 12φ

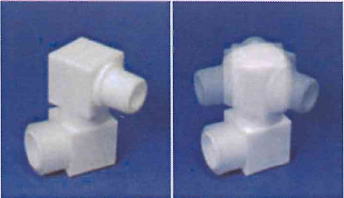

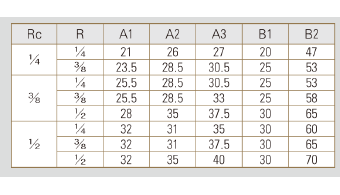

PTFEフレキシブルオス・メスジョイント
■シールはソロバン型シールが標準です
■可動部の内部シールはFKMが標準です。
■規格サイズ以外の組み合わせも製作いたします。		 PTFEフレキシブルオス・メスジョイント
PTFEフレキシブルオス・メスジョイント PTFEフレキシブルオス・メスジョイント
コード オスネジ メスネジ オリフィス径
F-2704-01 R1/4 Rc1/4 6φ
F-2704-02 R3/8 Rc1/4 8φ
F-2704-03 R1/4 Rc3/8 6φ
F-2704-04 R3/8 Rc3/8 8φ
F-2704-05 R1/2 Rc3/8 12φ
F-2704-06 R1/4 Rc1/2 6φ
F-2704-07 R3/8 Rc1/2 8φ
F-2704-08 R1/2 Rc1/2 12φ

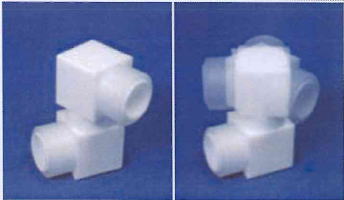

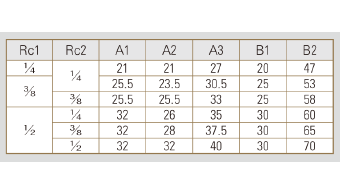

PTFEフレキシブルカップリング
■可動部の内部シールはFKMが標準です。
■規格サイズ以外の組み合わせも製作いたします		 PTFEフレキシブルカップリング
PTFEフレキシブルカップリング PTFEフレキシブルカップリング
コード 接続ネジ
F-2705-01 Rc1/4xRc1/4
F-2705-02 Rc1/4xRc3/8
F-2705-03 Rc3/8xRc3/8
F-2705-04 Rc1/4xRc1/2
F-2705-05 Rc3/8xRc1/2
F-2705-06 Rc1/2xRc1/2

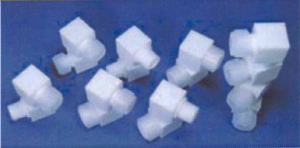

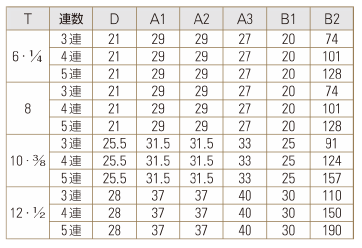

PTFEフレキシブル多連アダプター
■可動部の内部シールは
FKMが標準です。
■規格サイズ以外の組み合わせも
製作いたします
■他のサイズとの組合せ
,R,Rcネジとの組合せも製作いたします。		 PTFEフレキシブル多連アダプターPTFEフレキシブル多連アダプター
PTFEフレキシブル多連アダプター PTFEフレキシブル多連アダプター
適用チューブ外径 6φ 8φ 10φ 12φ
F-2706(3連） -01 -02 -03 -04
F-2705（4連） -05 -06 -07 -08
F-2705（5連） -09 -10 -11 -12

適用チューブ外径 1/4φ 3/8φ 1/2φ
F-2705(3連） -13 -14 -15
F-2705（4連） -16 -17 -18
F-2705（5連） -19 -20 -21
