P1763

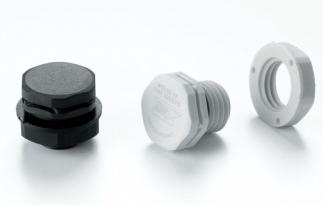

PMF-12型プロテクティブベント 644

RMF-12型プロテクティブベント RMF-12型プロテクティブベント
□特長
巨体内の圧力変動調整・通気対策製品
●プロテクティブベントは、通気性があり水や埃を通さない構造のメンブレンフィルターにより、温度の
   寒暖差で発生する筺体内の圧力変動を調整する事が出来ます。 また、水蒸気放出を促し、筺体
   内の結露防止対策に有効です。

●IP68(水深2M/1時間)の防水・防塵性能、−40℃〜125℃までの耐熱性があり、屋外・工場などの
   過酷な環境での仕様が可能です。

●空気流量の高いPMF-12HAを新たに追加致しました。

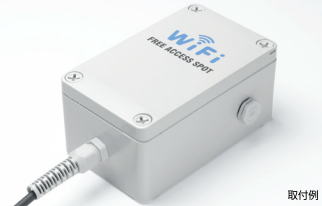

●屋外設置の際は側面への取付が推奨です。
●本製品は工業・電機製品の使用に限られます。
   食品・薬品・化粧品・医療機器、それらの生産設備には使用できません。
RMF-12型プロテクティブベントRMF-12型プロテクティブベント
□テクニカルデータ
型式 PMF-12□ RMF-12HA□
空気流量 450ml/min 2000ml/min(差圧=70mBar条件下)
耐水圧 0.6bar/30sec 0.3bar/30sec
推奨締付トルク 0.6 〜0.8 Nm
準拠規格
(ナット除く)
IEC529, 2nd(防水・防塵試験):IP66・IP67・IP68(水深 2M/1h)・IP69K
IEC60068-2-1, 2, 14(耐熱試験):−40℃+125℃
IEC600-2-78(恒温高湿試験):温度 85℃ / 湿度 85% 1000 時間
UL94V-0 f1(難燃性)

□色仕様
色記号
ライトグレー
ブラック

□機種内容
型式 材質 ナット
SW
販売
単位
@本体 Aフィルター BO−リング Cナット ネジ規格 ネジ
外径
取付
穴径
PMF-12□ PA6 GF10%
(UL94V-0)
PTFE シリコン PA6
(UL94V-2)
M12x1.5 φ12 φ12.2 17 1
PMF-12HA□ PA6 GF10%
(UL94V-0)
PTFE シリコン PA6
(UL94V-2)
M12x1.5 φ12 φ12.2 17 1
※PMFシリーズをご依頼の際は、型式末尾に、S、Bの色記号をご記入願います。

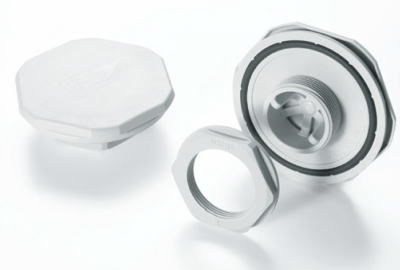

PMF-32型プロテクティブベント 644

PMF-32型プロテクティブベント PMF-32型プロテクティブベント
□特長
●空気流量が格段に高い大型プロテクティブベントです。

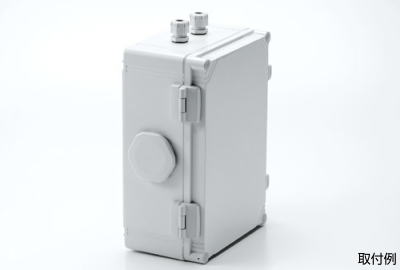

●大型の筺体の内圧調整・結露対策にご使用ください。
●フラットなデザインなので筺体の外観を損ねません。
●IP68(水深2M/1時間)の防水・防塵性能、−40℃〜125℃までの耐熱性があり、屋外・工場などの
   過酷な環境での仕様が可能です。

●太陽光発電モジュール性能認証規格IEC62108に準拠しております。
●屋外設置の際は側面への取付が推奨です。
●本製品は工業・電機製品の使用に限られます。
   食品・薬品・化粧品・医療機器、それらの生産設備には使用できません。
PMF-32型プロテクティブベント
□RMF-32Sテクニカルデータ
空気流量 16? / min(差圧 =12 mbar 条件下)
耐水圧 0.3 bar / 30 sec
推奨締付トルク 5 Nm
準拠規格
(ナット除く)
IEC529, 2nd(防水・防塵試験):IP66・IP67・IP68(水深 2M/1h)・IP69K
IEC60068-2-1, 2, 14(耐熱試験):−40℃〜 +125℃
IEC600-2-78(恒温高湿試験):温度 85℃ / 湿度 85% 1000 時間
IEC62108.10.8・9 (太陽光発電 耐久試験):湿度凍結 / 高温試験 ・降氷試験
UL94V-0 f1(難燃性)

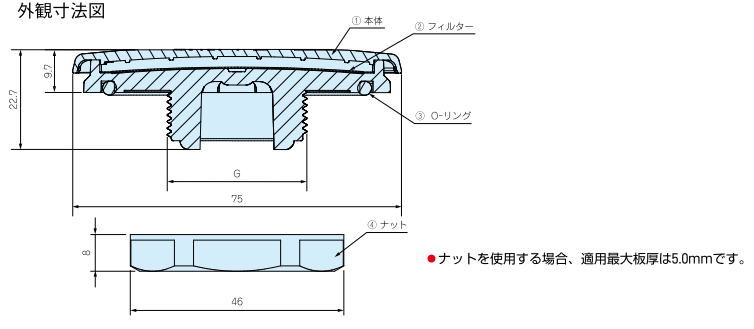

□機種内容
型式 材質 ナットSW 販売
単位
@本体 Aフィルター BO−リング Cナット ネジ
規格
ネジ
外径
取付
穴径
PMF-32S ポリカーボネート PTFE シリコン PA6 M32x1.5 φ32 φ33 41.5 1


PGネジ Mネジ Gネジ PFネジ NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング
ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
